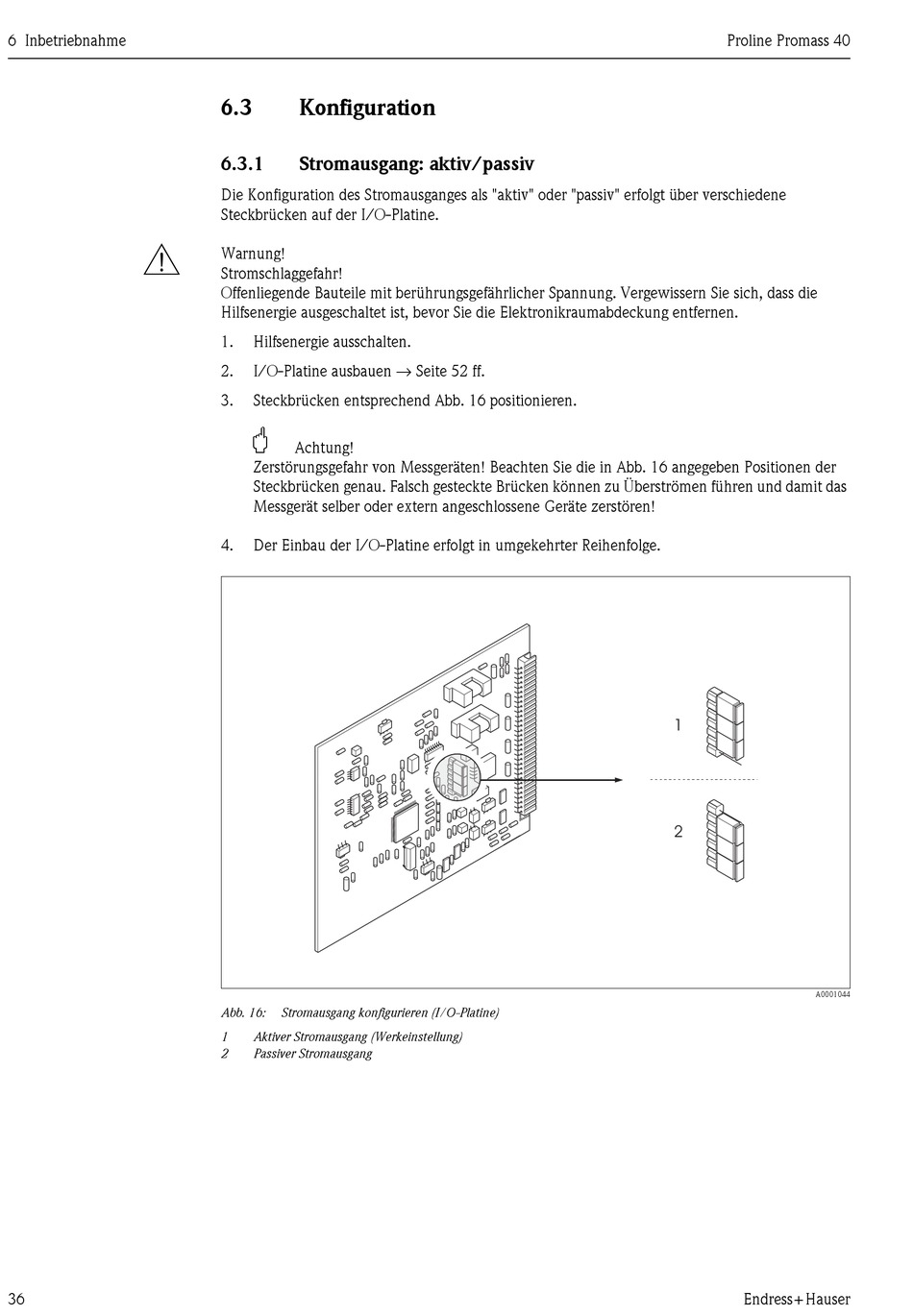

Konfiguration; Stromausgang: Aktiv/Passiv - Endress+Hauser Proline Promass 40 Betriebsanleitung

6 Inbetriebnahme
#
36
6.3

Konfiguration

6.3.1

Stromausgang: aktiv/passiv

Die Konfiguration des Stromausganges als "aktiv" oder "passiv" erfolgt über verschiedene
Steckbrücken auf der I/O-Platine.
Warnung!
Stromschlaggefahr!
Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern Sie sich, dass die
Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronikraumabdeckung entfernen.
1. Hilfsenergie ausschalten.
I/O-Platine ausbauen → Seite 52 ff.
2.
3. Steckbrücken entsprechend Abb. 16 positionieren.
"
Achtung!
Zerstörungsgefahr von Messgeräten! Beachten Sie die in Abb. 16 angegeben Positionen der
Steckbrücken genau. Falsch gesteckte Brücken können zu Überströmen führen und damit das
Messgerät selber oder extern angeschlossene Geräte zerstören!
4. Der Einbau der I/O-Platine erfolgt in umgekehrter Reihenfolge.
Abb. 16: Stromausgang konfigurieren (I/O-Platine)
1 Aktiver Stromausgang (Werkeinstellung)
2 Passiver Stromausgang
Proline Promass 40
1
2
A0001044
