Montage
26

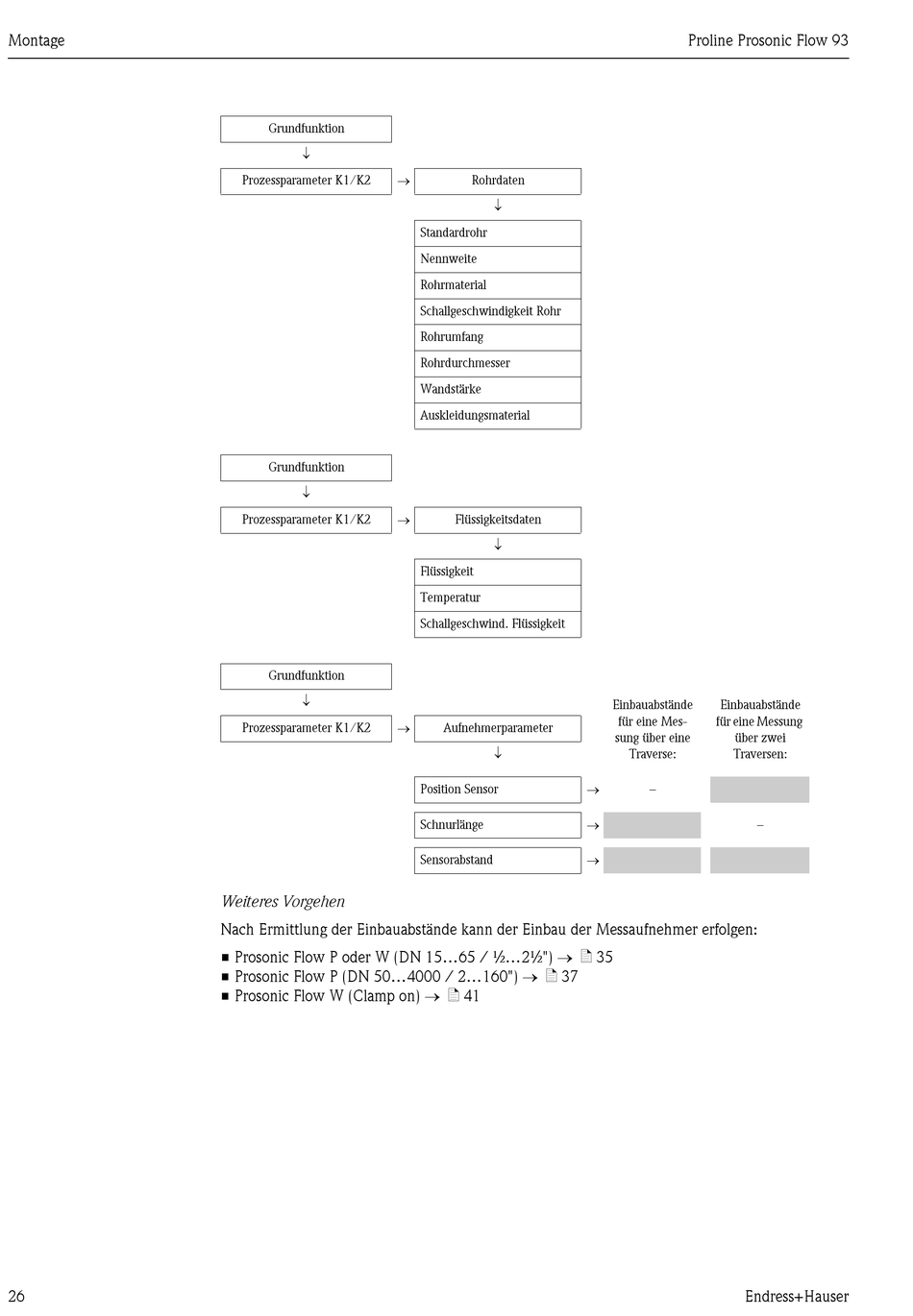

Grundfunktion

Prozessparameter K1/K2
Grundfunktion

Prozessparameter K1/K2
Grundfunktion

Prozessparameter K1/K2
Weiteres Vorgehen
Nach Ermittlung der Einbauabstände kann der Einbau der Messaufnehmer erfolgen:
• Prosonic Flow P oder W (DN 15...65 / ½...2½")  ä 35
• Prosonic Flow P (DN 50...4000 / 2...160")  ä 37
• Prosonic Flow W (Clamp on)  ä 41

Rohrdaten

Standardrohr
Nennweite
Rohrmaterial
Schallgeschwindigkeit Rohr
Rohrumfang
Rohrdurchmesser
Wandstärke
Auskleidungsmaterial

Flüssigkeitsdaten

Flüssigkeit
Temperatur
Schallgeschwind. Flüssigkeit

Aufnehmerparameter

Position Sensor
Schnurlänge
Sensorabstand
Proline Prosonic Flow 93
Einbauabstände Einbauabstände
für eine Mes- für eine Messung
sung über eine über zwei
Traverse: Traversen:

–

–

