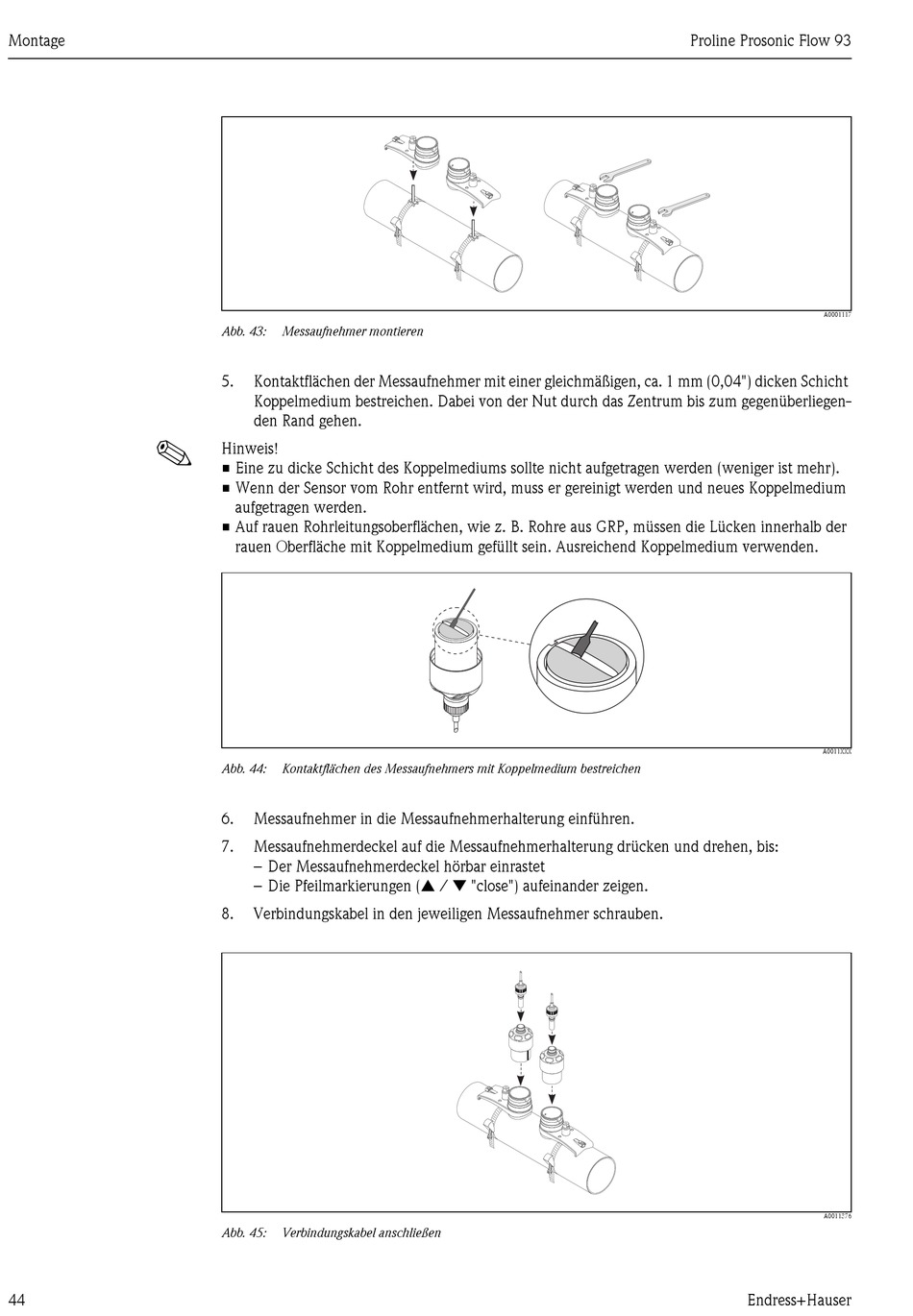

Endress+Hauser Proline Prosonic Flow 93 HART Betriebsanleitung Seite 44

Montage
!
44
Abb. 43: Messaufnehmer montieren
5. Kontaktflächen der Messaufnehmer mit einer gleichmäßigen, ca. 1 mm (0,04") dicken Schicht
Koppelmedium bestreichen. Dabei von der Nut durch das Zentrum bis zum gegenüberliegen-
den Rand gehen.
Hinweis!
• Eine zu dicke Schicht des Koppelmediums sollte nicht aufgetragen werden (weniger ist mehr).
• Wenn der Sensor vom Rohr entfernt wird, muss er gereinigt werden und neues Koppelmedium
aufgetragen werden.
• Auf rauen Rohrleitungsoberflächen, wie z. B. Rohre aus GRP, müssen die Lücken innerhalb der
rauen Oberfläche mit Koppelmedium gefüllt sein. Ausreichend Koppelmedium verwenden.
Abb. 44: Kontaktflächen des Messaufnehmers mit Koppelmedium bestreichen
6. Messaufnehmer in die Messaufnehmerhalterung einführen.
7. Messaufnehmerdeckel auf die Messaufnehmerhalterung drücken und drehen, bis:
– Der Messaufnehmerdeckel hörbar einrastet
– Die Pfeilmarkierungen (Å / Æ "close") aufeinander zeigen.
8. Verbindungskabel in den jeweiligen Messaufnehmer schrauben.
Abb. 45: Verbindungskabel anschließen
Proline Prosonic Flow 93
A0001117
A0011XXX
A0011376
