Damit ist die Montage abgeschlossen. Die Messaufnehmer können nun über die Verbindungskabel
an den Messumformer angeschlossen werden ä 61.
3.11
Einbau Prosonic Flow W (Einbauausführung)
In der folgenden Grafik finden Sie eine Übersicht der verwendeten Begriffe, die für die Montage
eines Prosonic Flow W (Einbauausführung) erforderlich sind.
1
2
α
c

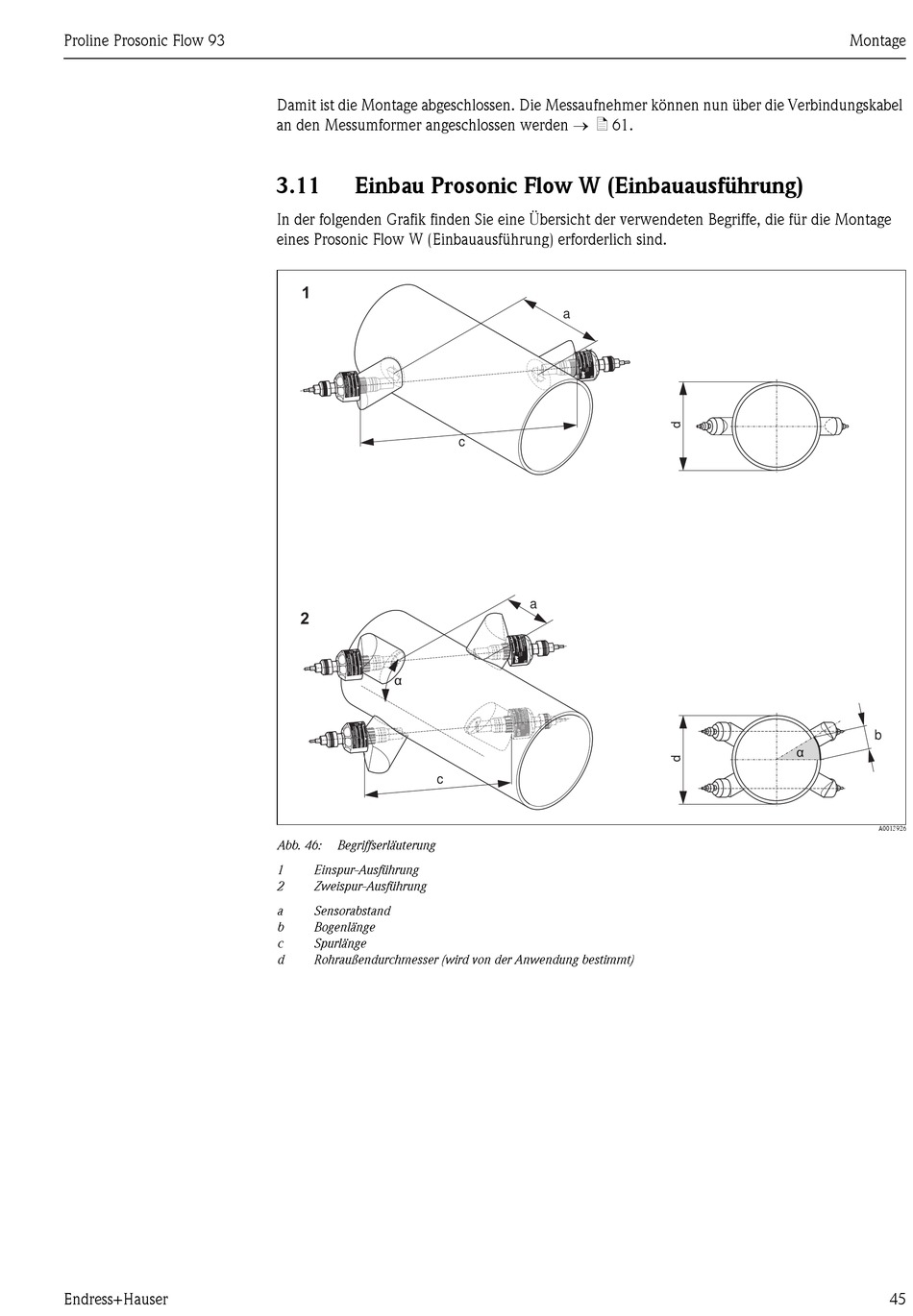

Abb. 46:
Begriffserläuterung
1
Einspur-Ausführung
2
Zweispur-Ausführung
a
Sensorabstand
b
Bogenlänge
c
Spurlänge
d
Rohraußendurchmesser (wird von der Anwendung bestimmt)
a
c
a
Montage
b
α
A0013926
45
