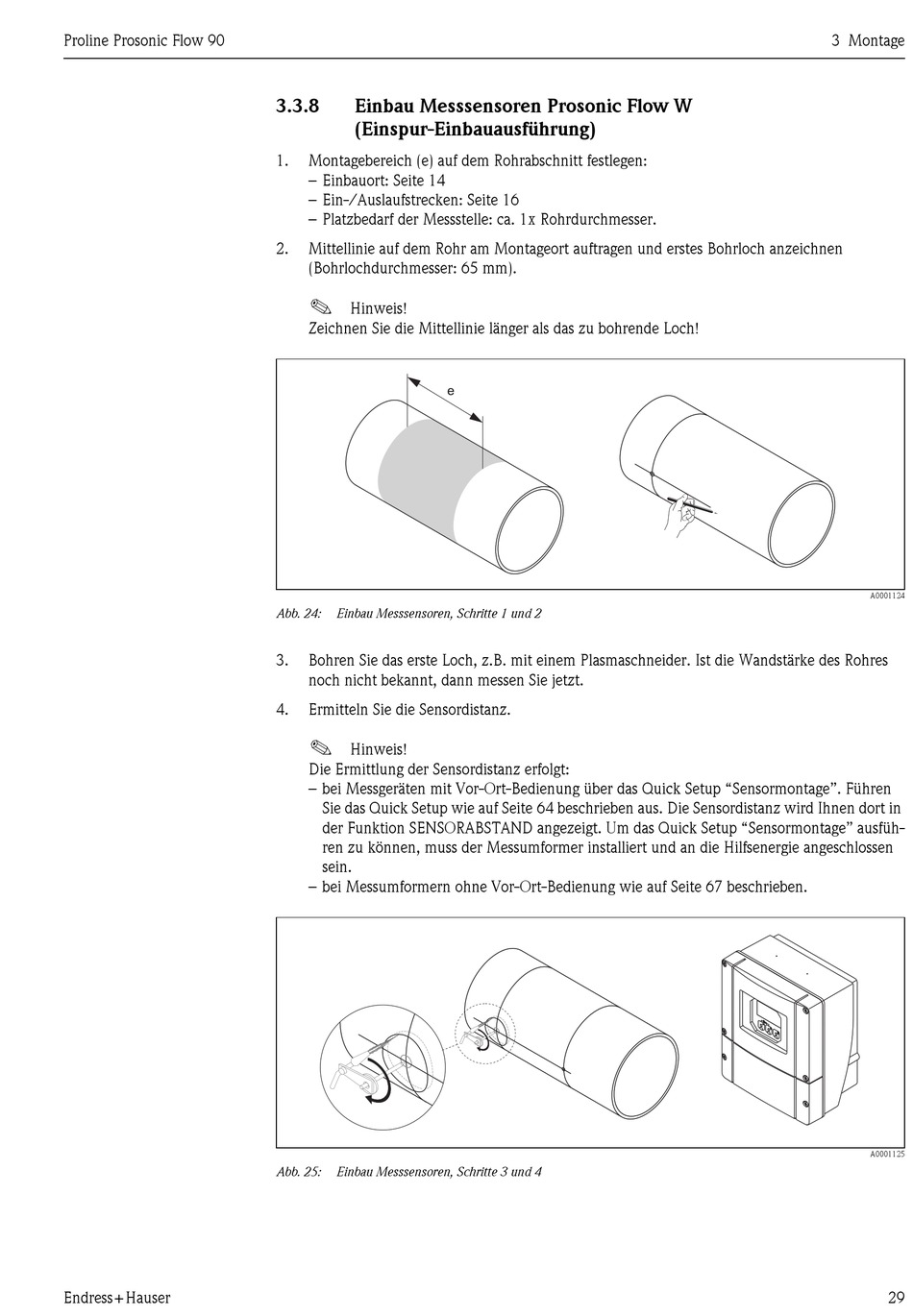

3.3.8 Einbau Messsensoren Prosonic Flow W
(Einspur-Einbauausführung)
1. Montagebereich (e) auf dem Rohrabschnitt festlegen:
– Einbauort: Seite 14
– Ein-/Auslaufstrecken: Seite 16
– Platzbedarf der Messstelle: ca. 1x Rohrdurchmesser.
2. Mittellinie auf dem Rohr am Montageort auftragen und erstes Bohrloch anzeichnen
(Bohrlochdurchmesser: 65 mm).
!
Hinweis!
Zeichnen Sie die Mittellinie länger als das zu bohrende Loch!
e
Abb. 24: Einbau Messsensoren, Schritte 1 und 2
3. Bohren Sie das erste Loch, z.B. mit einem Plasmaschneider. Ist die Wandstärke des Rohres
noch nicht bekannt, dann messen Sie jetzt.
4. Ermitteln Sie die Sensordistanz.
!
Hinweis!
Die Ermittlung der Sensordistanz erfolgt:
– bei Messgeräten mit Vor-Ort-Bedienung über das Quick Setup "Sensormontage". Führen
Sie das Quick Setup wie auf Seite 64 beschrieben aus. Die Sensordistanz wird Ihnen dort in
der Funktion SENSORABSTAND angezeigt. Um das Quick Setup "Sensormontage" ausfüh-
ren zu können, muss der Messumformer installiert und an die Hilfsenergie angeschlossen
sein.
– bei Messumformern ohne Vor-Ort-Bedienung wie auf Seite 67 beschrieben.
Abb. 25: Einbau Messsensoren, Schritte 3 und 4
3 Montage
A0001124
A0001125
29
