3 Montage
28
3.3.7 Begriffserläuterungen zu Prosonic Flow W
(Einbauausführung)
In der nachfolgenden Grafik finden Sie eine Übersicht der verwendeten Begriffe,
welche für die Montage von Prosonic Flow W (Einbauausführung) erforderlich sind.
1
2

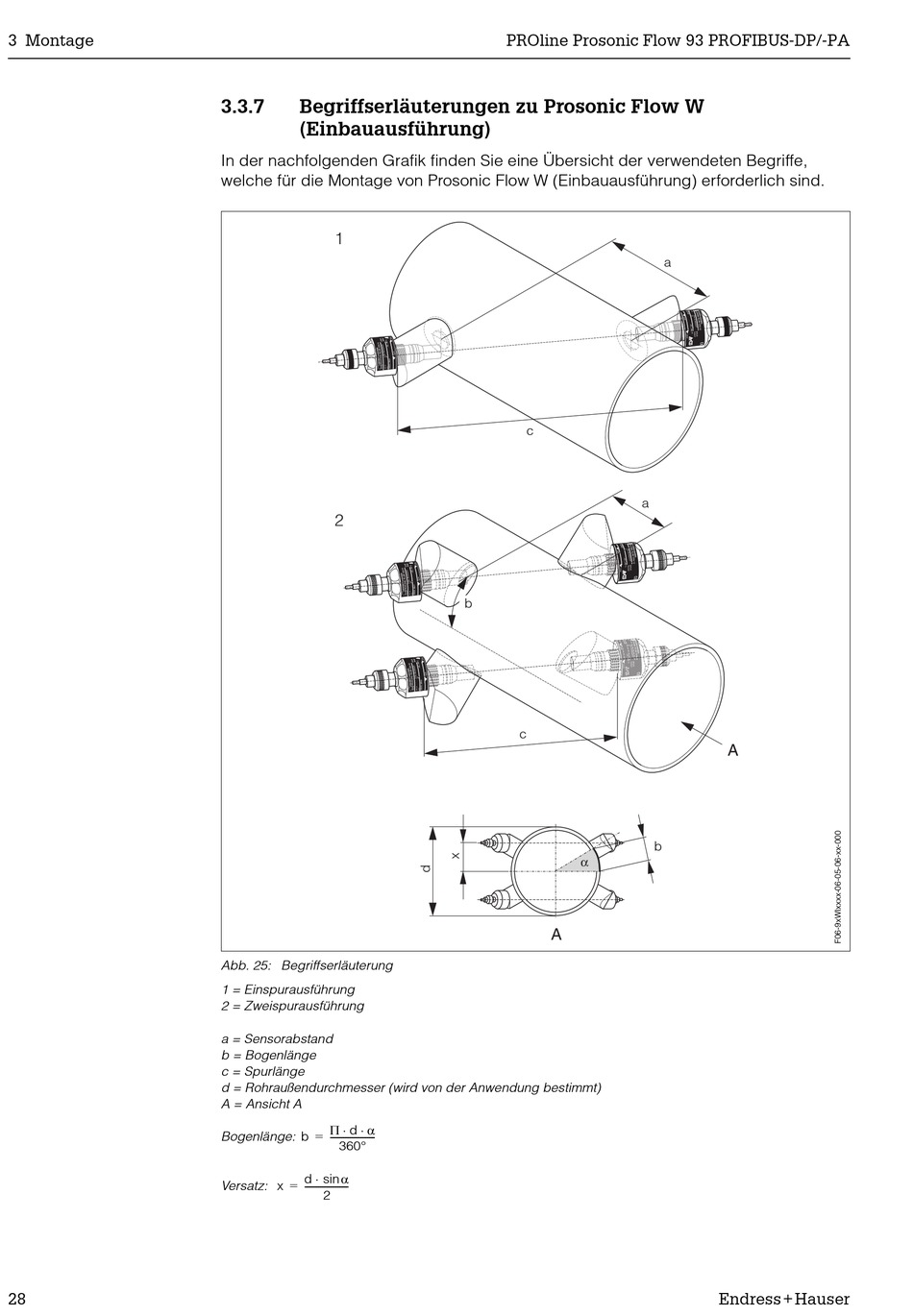

Abb. 25: Begriffserläuterung
1 = Einspurausführung
2 = Zweispurausführung
a = Sensorabstand
b = Bogenlänge
c = Spurlänge
d = Rohraußendurchmesser (wird von der Anwendung bestimmt)
A = Ansicht A
! d , b b
= -------------------- -
Bogenlänge: b
360°
b ,
d sin
= ------------------- -
Versatz: x
2
PROline Prosonic Flow 93 PROFIBUS-DP/-PA
c
b
c
α
A
a
a
A
b
Endress+Hauser
