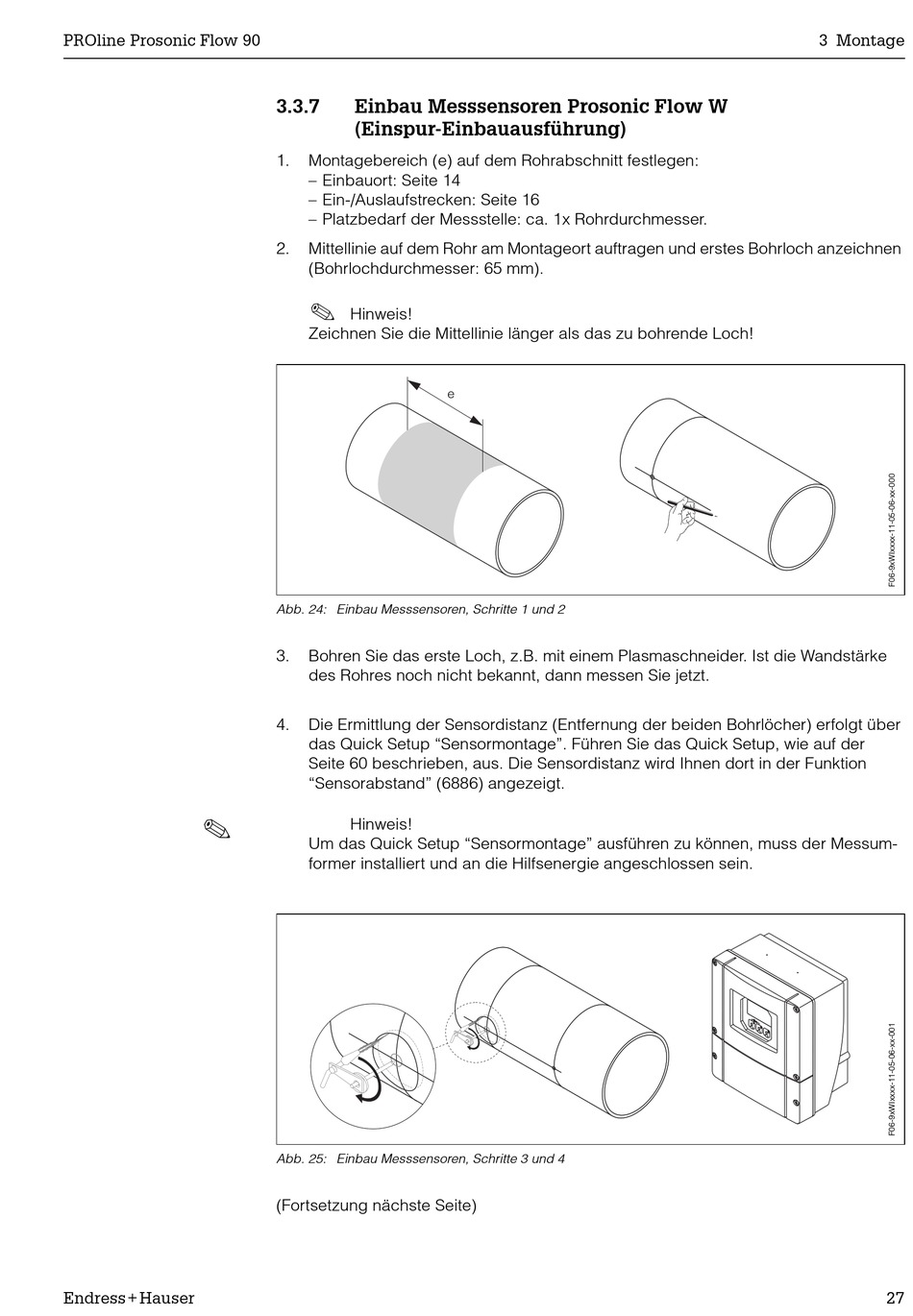

3.3.7 Einbau Messsensoren Prosonic Flow W
(Einspur-Einbauausführung)
1. Montagebereich (e) auf dem Rohrabschnitt festlegen:
– Einbauort: Seite 14
– Ein-/Auslaufstrecken: Seite 16
– Platzbedarf der Messstelle: ca. 1x Rohrdurchmesser.
2. Mittellinie auf dem Rohr am Montageort auftragen und erstes Bohrloch anzeichnen
(Bohrlochdurchmesser: 65 mm).
!
Hinweis!
Zeichnen Sie die Mittellinie länger als das zu bohrende Loch!
e
Abb. 24: Einbau Messsensoren, Schritte 1 und 2
3. Bohren Sie das erste Loch, z.B. mit einem Plasmaschneider. Ist die Wandstärke
des Rohres noch nicht bekannt, dann messen Sie jetzt.
4. Die Ermittlung der Sensordistanz (Entfernung der beiden Bohrlöcher) erfolgt über
das Quick Setup "Sensormontage". Führen Sie das Quick Setup, wie auf der
Seite 60 beschrieben, aus. Die Sensordistanz wird Ihnen dort in der Funktion
"Sensorabstand" (6886) angezeigt.
Hinweis!
Um das Quick Setup "Sensormontage" ausführen zu können, muss der Messum-
former installiert und an die Hilfsenergie angeschlossen sein.
Abb. 25: Einbau Messsensoren, Schritte 3 und 4
(Fortsetzung nächste Seite)
