3.3.7 Einbau der Messsensoren Prosonic Flow W
(Einspur-Einbauausführung)
1. Montagebereich (e) auf dem Rohrabschnitt festlegen:
– Einbauort: Seite 14
– Ein-/Auslaufstrecken: Seite 16
– Platzbedarf der Messstelle: ca. 1x Rohrdurchmesser.
2. Mittellinie auf dem Rohr am Montageort auftragen und erstes Bohrloch anzeichnen
(Bohrlochdurchmesser: 65 mm).
Hinweis!
Zeichnen Sie die Mittellinie länger als das zu bohrende Loch!
e

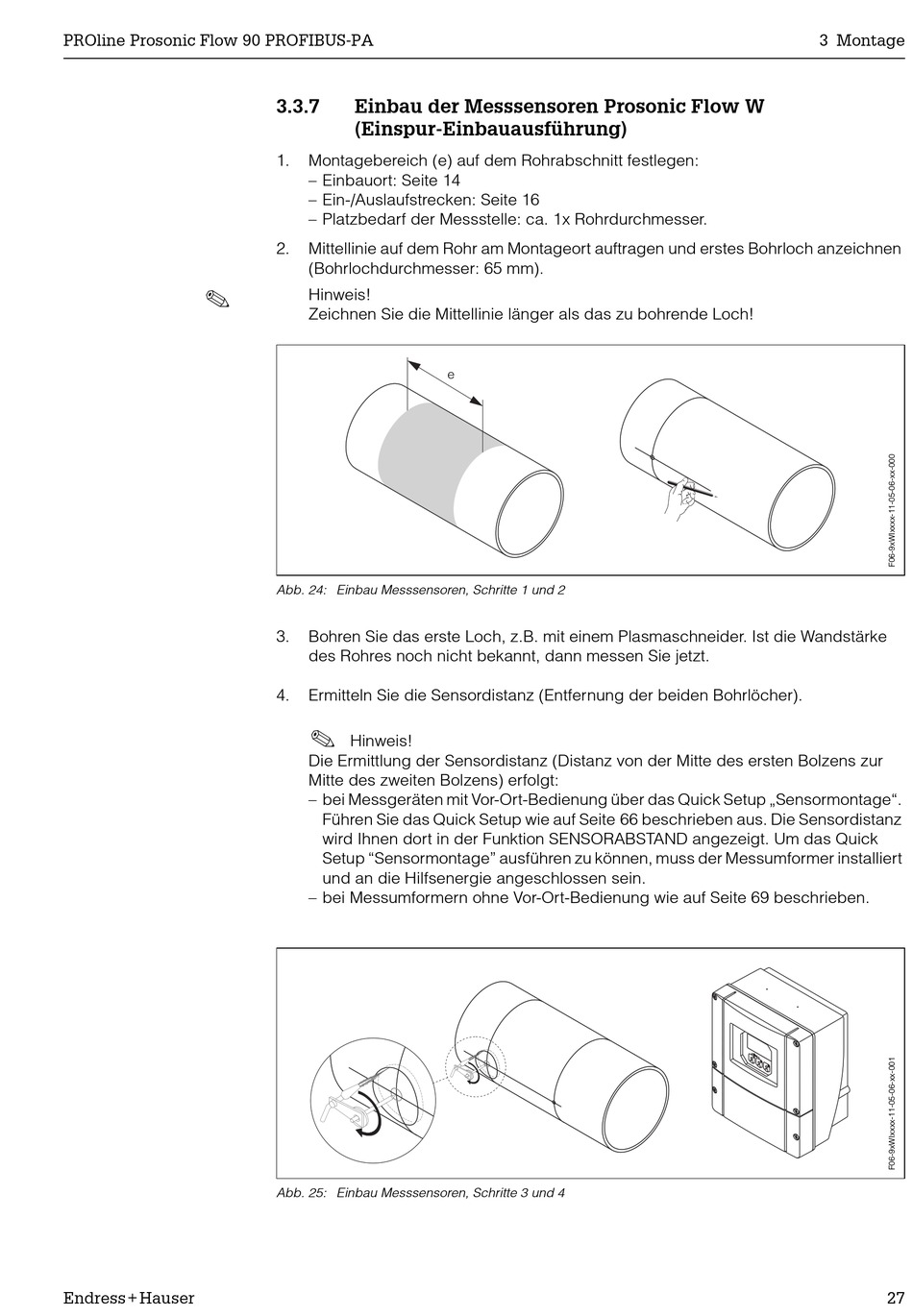

Abb. 24: Einbau Messsensoren, Schritte 1 und 2
3. Bohren Sie das erste Loch, z.B. mit einem Plasmaschneider. Ist die Wandstärke
des Rohres noch nicht bekannt, dann messen Sie jetzt.
4. Ermitteln Sie die Sensordistanz (Entfernung der beiden Bohrlöcher).
!
Hinweis!
Die Ermittlung der Sensordistanz (Distanz von der Mitte des ersten Bolzens zur
Mitte des zweiten Bolzens) erfolgt:
– bei Messgeräten mit Vor-Ort-Bedienung über das Quick Setup „Sensormontage".
Führen Sie das Quick Setup wie auf Seite 66 beschrieben aus. Die Sensordistanz
wird Ihnen dort in der Funktion SENSORABSTAND angezeigt. Um das Quick
Setup "Sensormontage" ausführen zu können, muss der Messumformer installiert
und an die Hilfsenergie angeschlossen sein.
– bei Messumformern ohne Vor-Ort-Bedienung wie auf Seite 69 beschrieben.
Abb. 25: Einbau Messsensoren, Schritte 3 und 4
