3 Montage
26
3.3.6

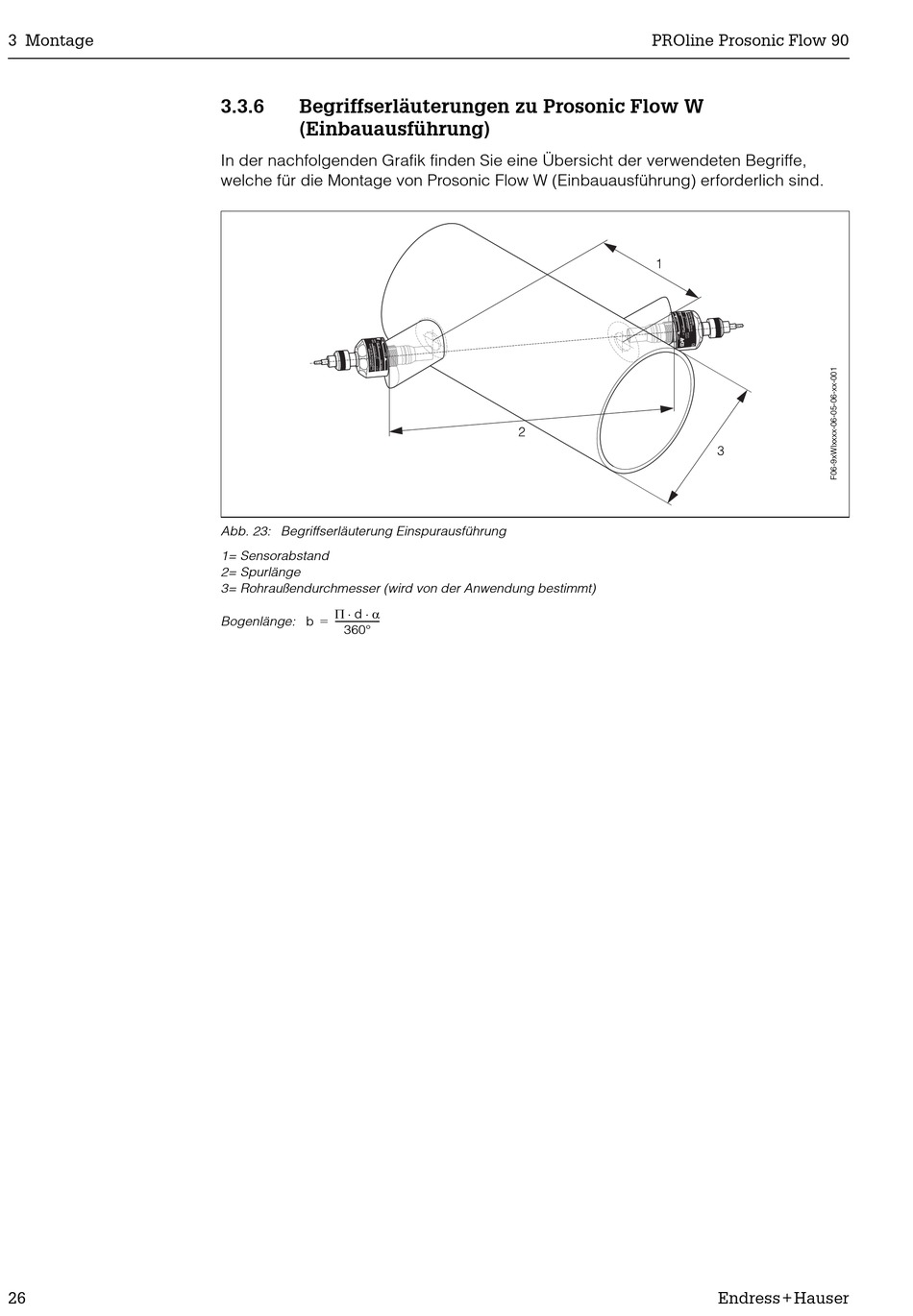

Begriffserläuterungen zu Prosonic Flow W
(Einbauausführung)
In der nachfolgenden Grafik finden Sie eine Übersicht der verwendeten Begriffe,
welche für die Montage von Prosonic Flow W (Einbauausführung) erforderlich sind.
Abb. 23: Begriffserläuterung Einspurausführung
1= Sensorabstand
2= Spurlänge
3= Rohraußendurchmesser (wird von der Anwendung bestimmt)
! d ,
b
b
-------------------- -
=
Bogenlänge: b
360°
PROline Prosonic Flow 90
Endress+Hauser
