3.3.7 Begriffserläuterungen zu Prosonic Flow W
(Einbauausführung)
In der nachfolgenden Grafik finden Sie eine Übersicht der verwendeten Begriffe,
welche für die Montage von Prosonic Flow W (Einbauausführung) erforderlich sind.
1
2

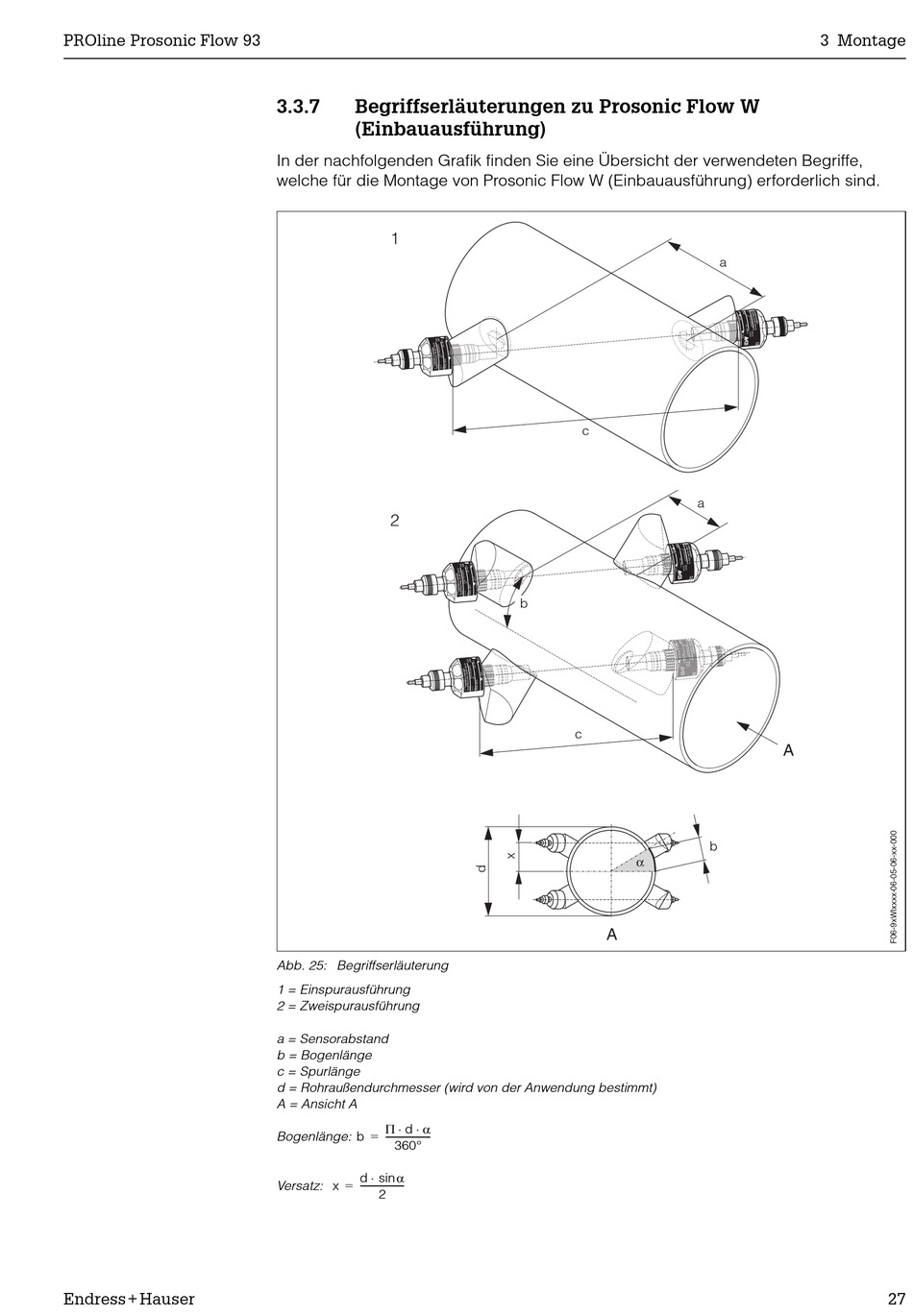

Abb. 25: Begriffserläuterung
1 = Einspurausführung
2 = Zweispurausführung
a = Sensorabstand
b = Bogenlänge
c = Spurlänge
d = Rohraußendurchmesser (wird von der Anwendung bestimmt)
A = Ansicht A
! d , b b
-------------------- -
=
Bogenlänge: b
360°
b ,
d sin
------------------- -
=
Versatz: x
2
c
b
c
α
A
3 Montage
a
a
A
b
