- Seite 1 MAKING MODERN LIVING POSSIBLE UniLynx Indoor Benutzerhandbuch ULX 1800i • ULX 3000i • ULX 3600i • ULX 5400i SOLAR INVERTERS...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1. Einführung Einführung 2. Funktionsbeschreibung Definition der Betriebsarten PV-Konfiguration LEDs Display Überblick Menübereich A Überblick Menübereich B 3. Fehlerbehebung Fehlerbehebung Wechselrichter – Ereignismeldungen 4. Wartung Wartung Reinigen des Schaltschranks Reinigen des Kühlkörpers L00410292-05_03... -
Seite 3: Einführung

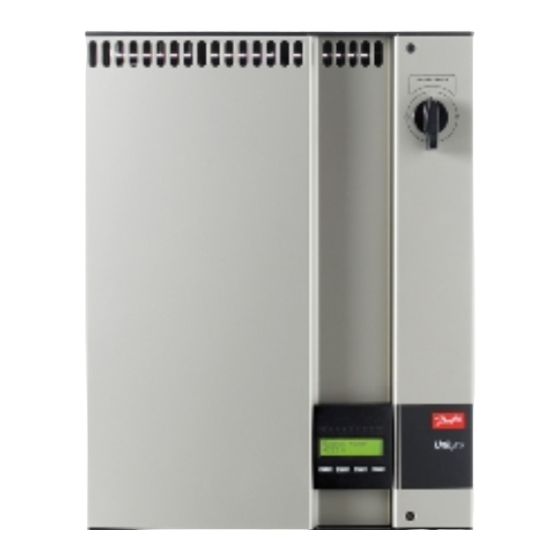

1. Einführung 1. Einführung 1.1. Einführung Dieses Handbuch beschreibt die photovoltaischen Wechselrichter von Danfoss. Diese Produkte zählen zu den technologisch fortschrittlichsten und effizientesten Wechselrichtern auf dem Markt und ermöglichen eine verlässliche Versorgung mit Solarenergie über viele Jahre hinweg. Abbildung 1.1: ULX Modelle für Innenräume CE-Kennzeichnung: Diese Kennzeichnung gibt an, dass die Geräte den gel-... -
Seite 4: Funktionsbeschreibung
2. Funktionsbeschreibung 2. Funktionsbeschreibung 2.1. Definition der Betriebsarten Der Wechselrichter hat vier Betriebsarten: Standby-Modus: Im Standby-Modus ist der Wechselrichter bereit, auf den Anschlussmodus umzuschalten. Als Ent- scheidungsgröße wird die Eingangsspannung des PV-Generators herangezogen. Übersteigt die Eingangsspannung einen definierten Sollwert, wechselt der Wechselrichter aus der Betriebsart Standby in den Anschlussmodus oder leitet bei Verringerung der PV-Spannung in die Betriebsart „AUS“... -
Seite 5: Pv-Konfiguration
LEERLAUF Die PV-Konfigurationsprüfung wurde noch nicht ausgeführt. Dies wird vor dem Anschluss des Wechselrichters an das Netz gezeigt. PV-Konfigurationsprüfung deaktiviert. Gilt für ULX 1800i sowie für Wechselrichter, bei denen die Prüfung auf andere Weise deaktiviert wurde. WARTEN Die PV-Konfigurationsprüfung ist betriebsbereit, es ist jedoch nur genügend Ein- strahlung für einen PV-Eingang verfügbar. -
Seite 6: Leds
2. Funktionsbeschreibung 2.1.3. LEDs Die grünen LED-Anzeigen geben die Produktion in Prozent der Nennleistung des Wechselrichters Die ganz links befindliche grüne LED leuchtet immer auf, wenn der Wechselrichter mit dem Netz verbunden ist. Bei Netzanschaltung leuchten sowohl die rote LED als auch die grüne LED ganz links. -
Seite 7: Überblick Menübereich A
2. Funktionsbeschreibung 2.1.5. Überblick Menübereich A Die nachfolgende Tabelle bietet einen Überblick der Menüstruktur. Die angegebenen Werte dienen nur als Beispiel für die Displaytexte. Der Displaytext (siehe erste Spalte Displayfunktionen) wird auf zwei Zeilen à 16 Zeichen angezeigt. Der Zeilenumbruch ist durch das Symbol | gekennzeichnet. Menüstruktur A Displayfunktionen Beschreibung... -
Seite 8: Überblick Menübereich B
2. Funktionsbeschreibung 2.1.6. Überblick Menübereich B Die nachfolgende Tabelle bietet einen Überblick der Menüstruktur. Die beiden Menüebenen wer- den durch einen Pfeil gekennzeichnet, dem ein Untermenü folgt. Die angegebenen Werte dienen nur als Beispiel für die Displaytexte. Der Displaytext (siehe erste Spalte Displayfunktionen) wird auf zwei Zeilen à 16 Zeichen angezeigt. Der Zeilenumbruch ist durch das Symbol | gekennzeichnet. - Seite 9 2. Funktionsbeschreibung Menüstruktur B – Fortsetzung Displayfunktionen Beschreibung Die Taste „OK“ drücken, um zum Untermenü für protokollierte Werte zu ge- Maximalwerte | OK drücken langen. ↳ Untermenü Maximalwerte gemessen am AC-Ausgang seit der letzten Rückstellung des AC: 1844 W | 8.356 A 263 V Maximalwertspeichers.
- Seite 10 2. Funktionsbeschreibung Ist der Wechselrichter vom Netz getrennt, und wurden im Menü B drei Minuten lang keine Tasten betätigt, springt das Display automatisch zum Menü A. Ist der Wechselrichter am Netz, und wurde einige Sekunden lang keine Taste betätigt, schaltet das Display automatisch auf das Schirmbild „Betriebsart“.
-
