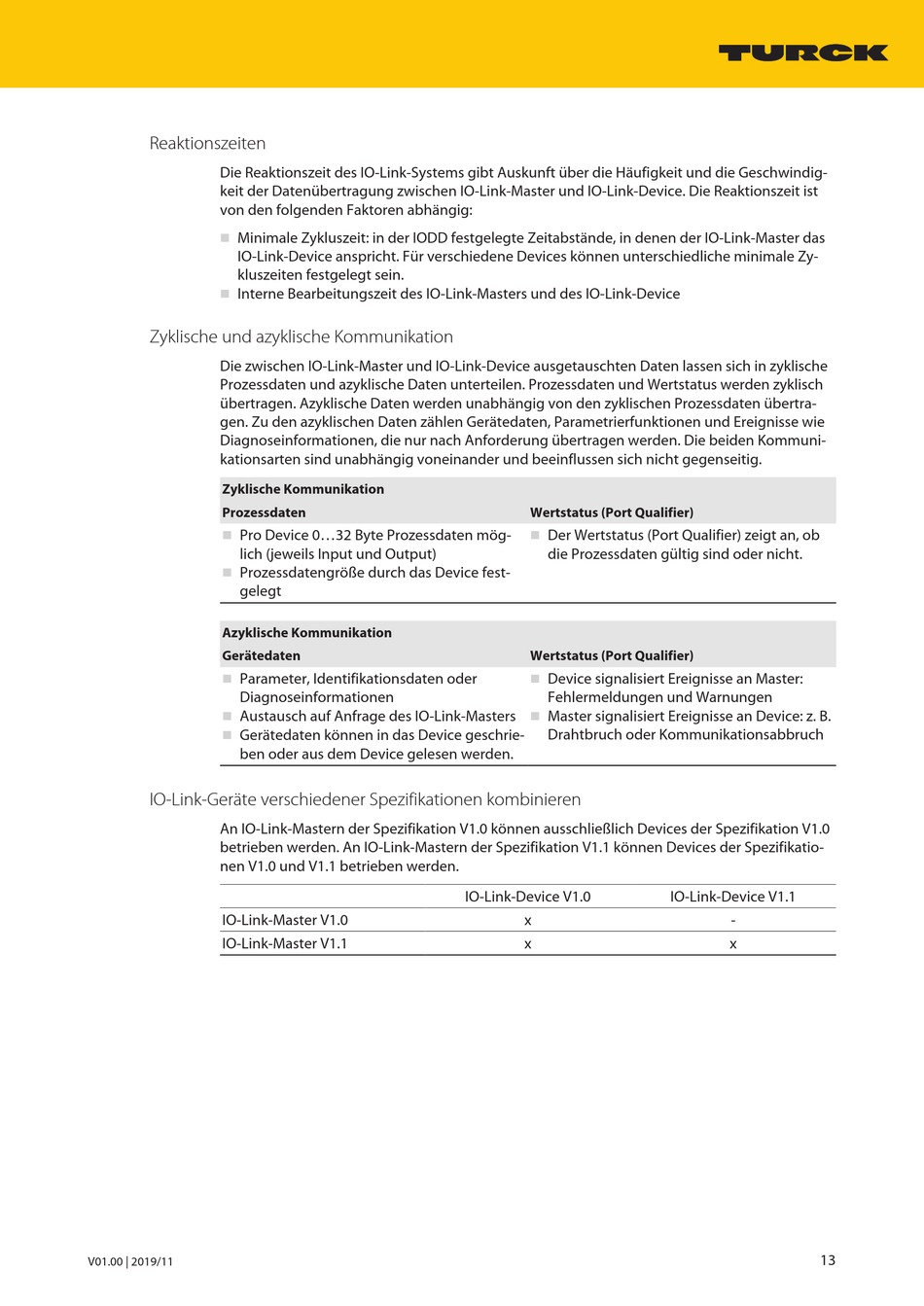

Reaktionszeiten
Die Reaktionszeit des IO-Link-Systems gibt Auskunft über die Häufigkeit und die Geschwindig-
keit der Datenübertragung zwischen IO-Link-Master und IO-Link-Device. Die Reaktionszeit ist
von den folgenden Faktoren abhängig:
Minimale Zykluszeit: in der IODD festgelegte Zeitabstände, in denen der IO-Link-Master das
n
IO-Link-Device anspricht. Für verschiedene Devices können unterschiedliche minimale Zy-
kluszeiten festgelegt sein.
Interne Bearbeitungszeit des IO-Link-Masters und des IO-Link-Device
n

Zyklische und azyklische Kommunikation

Die zwischen IO-Link-Master und IO-Link-Device ausgetauschten Daten lassen sich in zyklische
Prozessdaten und azyklische Daten unterteilen. Prozessdaten und Wertstatus werden zyklisch
übertragen. Azyklische Daten werden unabhängig von den zyklischen Prozessdaten übertra-
gen. Zu den azyklischen Daten zählen Gerätedaten, Parametrierfunktionen und Ereignisse wie
Diagnoseinformationen, die nur nach Anforderung übertragen werden. Die beiden Kommuni-
kationsarten sind unabhängig voneinander und beeinflussen sich nicht gegenseitig.
Zyklische Kommunikation
Prozessdaten
Pro Device 0...32 Byte Prozessdaten mög-
n
lich (jeweils Input und Output)
Prozessdatengröße durch das Device fest-
n
gelegt
Azyklische Kommunikation
Gerätedaten
Parameter, Identifikationsdaten oder
n
Diagnoseinformationen
Austausch auf Anfrage des IO-Link-Masters
n
Gerätedaten können in das Device geschrie-
n
ben oder aus dem Device gelesen werden.
IO-Link-Geräte verschiedener Spezifikationen kombinieren
An IO-Link-Mastern der Spezifikation V1.0 können ausschließlich Devices der Spezifikation V1.0
betrieben werden. An IO-Link-Mastern der Spezifikation V1.1 können Devices der Spezifikatio-
nen V1.0 und V1.1 betrieben werden.
IO-Link-Master V1.0
IO-Link-Master V1.1
V01.00 | 2019/11
Wertstatus (Port Qualifier)
Der Wertstatus (Port Qualifier) zeigt an, ob
n
die Prozessdaten gültig sind oder nicht.
Wertstatus (Port Qualifier)
Device signalisiert Ereignisse an Master:
n
Fehlermeldungen und Warnungen
Master signalisiert Ereignisse an Device: z. B.
n
Drahtbruch oder Kommunikationsabbruch
IO-Link-Device V1.0
x
x
IO-Link-Device V1.1
-
x
13
