IO-Link-Ports konfigurieren (Beispiel)

IO-Link-Port
(Hardware)
Port 1
Port 2
Port 3
Port 4
Port 5
Port 6
Port 7
Port 8
„ Gerätesicht
„
Spezifische IO-Link-Devices, generische Devices, Diagnose etc. per Drag-and-drop aus
dem Hardware-Katalog auf die Steckplätze im Gerät ziehen.

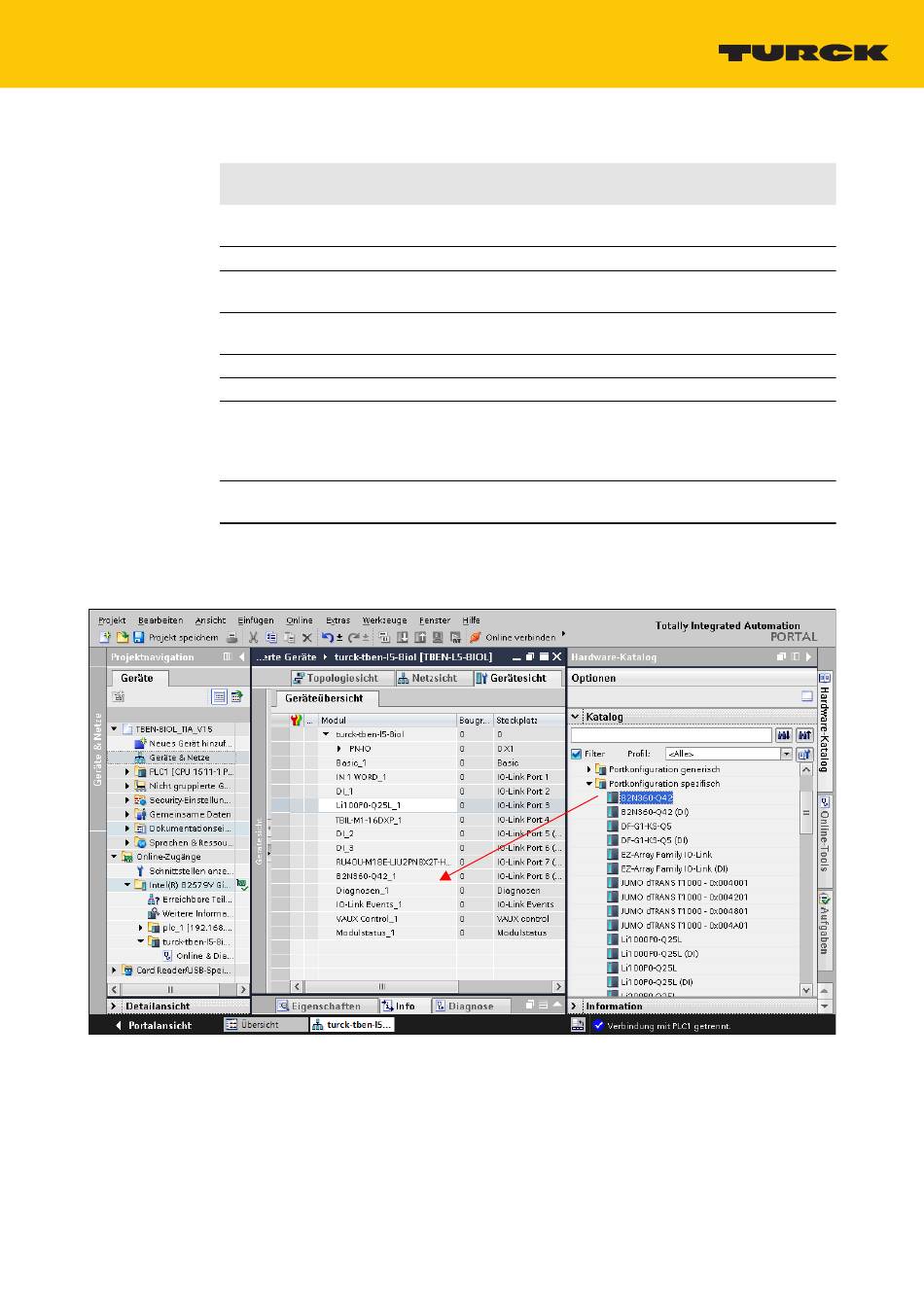

Abb. 37: TIA-Portal – Steckplätze des Geräts konfigurieren
V01.00 | 2019/11
Prozessda- IO-Link-Device
tenlänge
2 Byte IN Turck-Temperatursensor,
TS-530-LI2UPN8X-...
1 Bit IN -
2 Byte IN Turck-Linearwegsensor,
Li100P0-Q25LM0-...
2 Byte IN Turck-I/O-Hub,
2 Byte OUT TBIL-M1-16DXP
1 Bit IN -
1 Bit IN -
1 Bit IN Turck-Ultraschallsensor,
RU40U-M18E-...
4 Byte IN Turck-Neigungssensor,
B2N360-Q42-...
Ò
Geräteübersicht wählen.
Eintrag in GSDML
Portkonfiguration generisch:
IN 1 WORD
DI
Portkonfiguration spezifisch:
Li100P0-QU25L
Portkonfiguration spezifisch:
TBIL-M1-16DXP
DI
DI
Portkonfiguration spezifisch:
RU40U-M18E-LiU2PN...(DI)
Der IO-Link-Port ist nur als Digi-
taleingang konfiguriert.
Portkonfiguration spezifisch:
B2N360-Q42-E2LiUPN8X2
