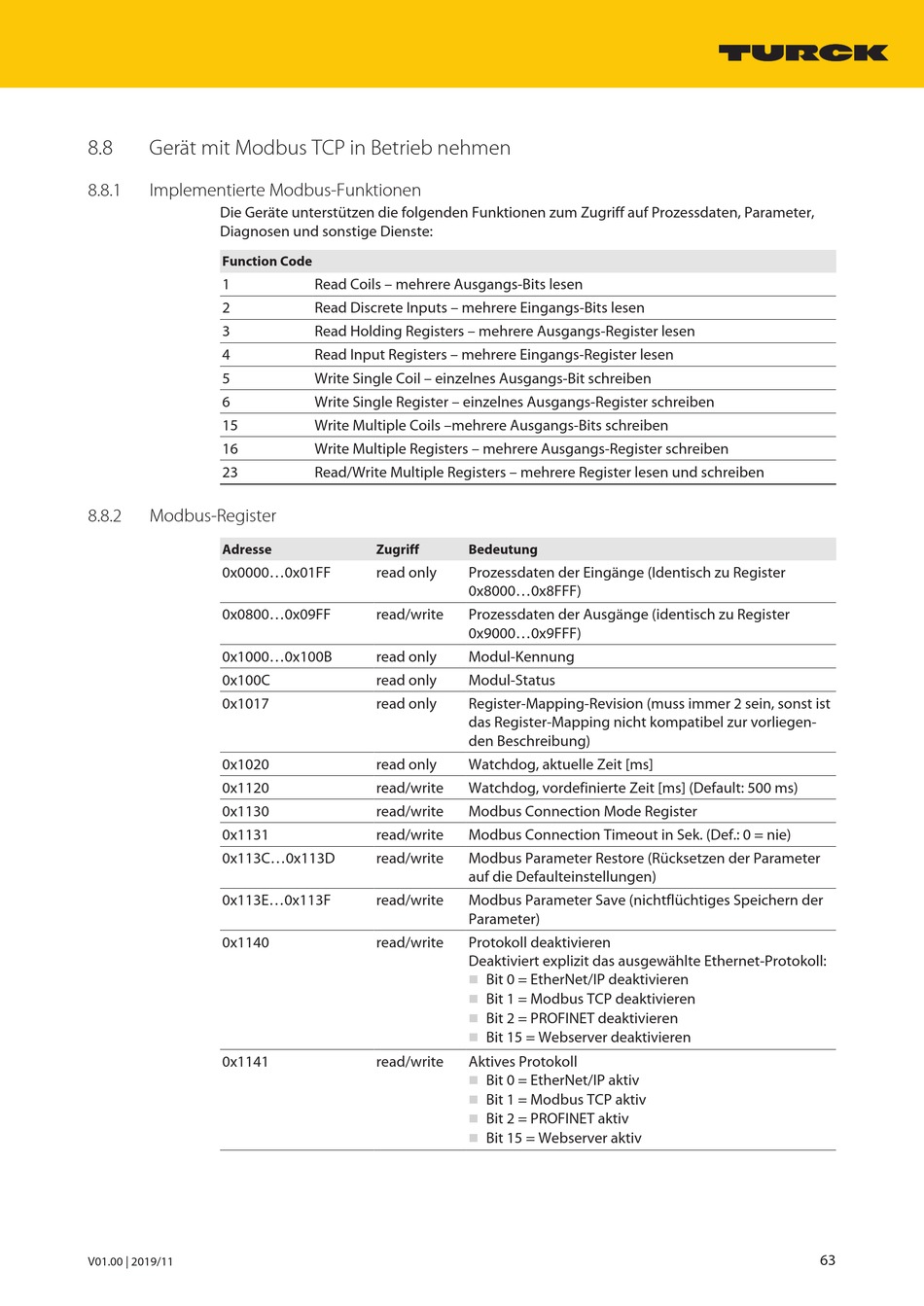

8.8 Gerät mit Modbus TCP in Betrieb nehmen
8.8.1

Implementierte Modbus-Funktionen

Die Geräte unterstützen die folgenden Funktionen zum Zugriff auf Prozessdaten, Parameter,
Diagnosen und sonstige Dienste:
Function Code
1
2
3
4
5
6
15
16
23
8.8.2

Modbus-Register

Adresse
0x0000...0x01FF
0x0800...0x09FF
0x1000...0x100B
0x100C
0x1017
0x1020
0x1120
0x1130
0x1131
0x113C...0x113D
0x113E...0x113F
0x1140
0x1141
V01.00 | 2019/11
Read Coils – mehrere Ausgangs-Bits lesen
Read Discrete Inputs – mehrere Eingangs-Bits lesen
Read Holding Registers – mehrere Ausgangs-Register lesen
Read Input Registers – mehrere Eingangs-Register lesen
Write Single Coil – einzelnes Ausgangs-Bit schreiben
Write Single Register – einzelnes Ausgangs-Register schreiben
Write Multiple Coils –mehrere Ausgangs-Bits schreiben
Write Multiple Registers – mehrere Ausgangs-Register schreiben
Read/Write Multiple Registers – mehrere Register lesen und schreiben
Zugriff Bedeutung
read only Prozessdaten der Eingänge (Identisch zu Register
0x8000...0x8FFF)
read/write Prozessdaten der Ausgänge (identisch zu Register
0x9000...0x9FFF)
read only Modul-Kennung
read only Modul-Status
read only Register-Mapping-Revision (muss immer 2 sein, sonst ist
das Register-Mapping nicht kompatibel zur vorliegen-
den Beschreibung)
read only Watchdog, aktuelle Zeit [ms]
read/write Watchdog, vordefinierte Zeit [ms] (Default: 500 ms)
read/write Modbus Connection Mode Register
read/write Modbus Connection Timeout in Sek. (Def.: 0 = nie)
read/write Modbus Parameter Restore (Rücksetzen der Parameter
auf die Defaulteinstellungen)
read/write Modbus Parameter Save (nichtflüchtiges Speichern der
Parameter)
read/write Protokoll deaktivieren
Deaktiviert explizit das ausgewählte Ethernet-Protokoll:
Bit 0 = EtherNet/IP deaktivieren
n
Bit 1 = Modbus TCP deaktivieren
n
Bit 2 = PROFINET deaktivieren
n
Bit 15 = Webserver deaktivieren
n
read/write Aktives Protokoll
Bit 0 = EtherNet/IP aktiv
n
Bit 1 = Modbus TCP aktiv
n
Bit 2 = PROFINET aktiv
n
Bit 15 = Webserver aktiv
n
