Produktbeschreibung
4

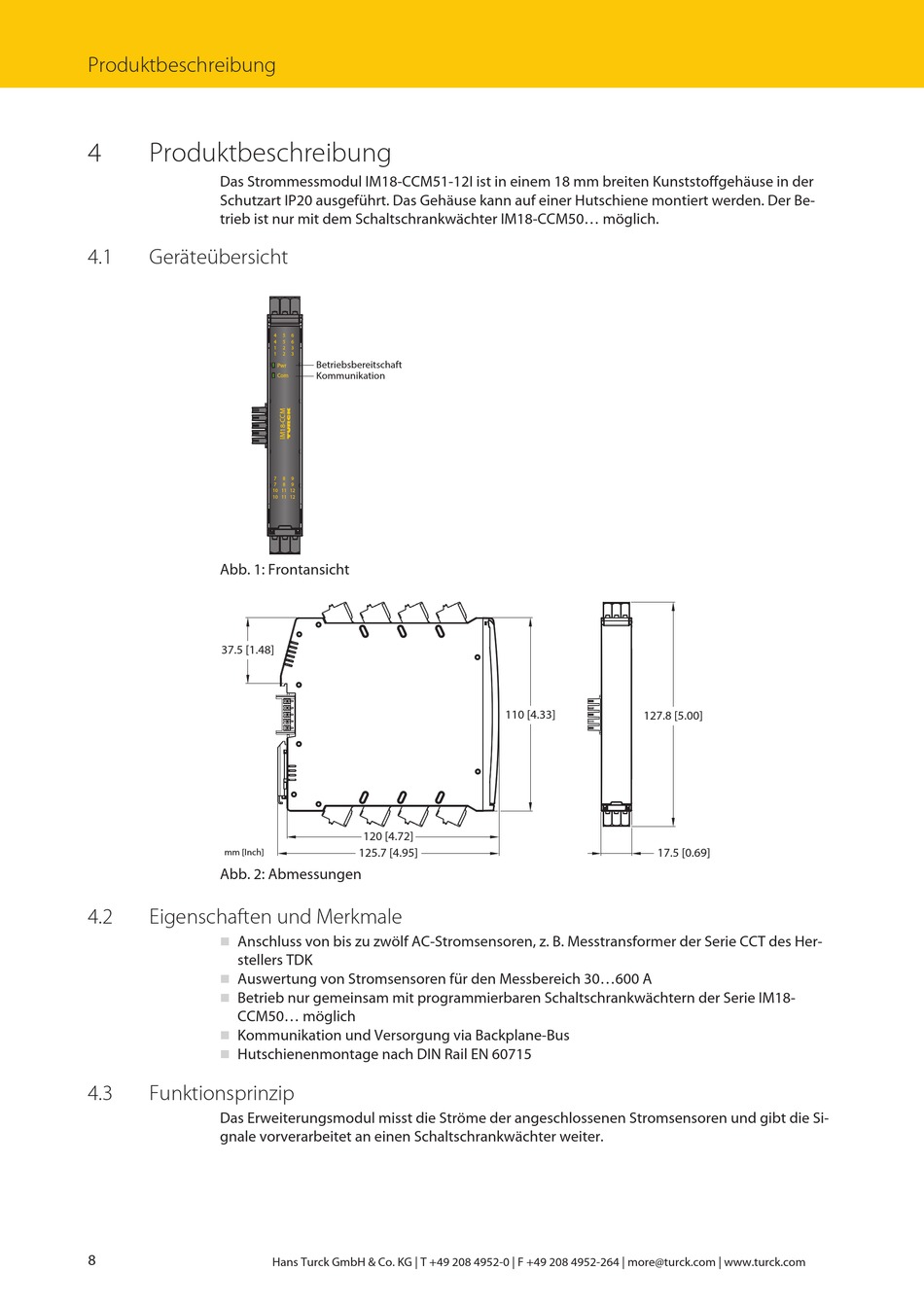

Produktbeschreibung
Das Strommessmodul IM18-CCM51-12I ist in einem 18 mm breiten Kunststoffgehäuse in der
Schutzart IP20 ausgeführt. Das Gehäuse kann auf einer Hutschiene montiert werden. Der Be-
trieb ist nur mit dem Schaltschrankwächter IM18-CCM50... möglich.
4.1
Geräteübersicht
Abb. 1: Frontansicht
37.5 [1.48]
mm [Inch]
Abb. 2: Abmessungen
4.2
Eigenschaften und Merkmale
Anschluss von bis zu zwölf AC-Stromsensoren, z. B. Messtransformer der Serie CCT des Her-
n
stellers TDK
Auswertung von Stromsensoren für den Messbereich 30...600 A
n
Betrieb nur gemeinsam mit programmierbaren Schaltschrankwächtern der Serie IM18-
n
CCM50... möglich
Kommunikation und Versorgung via Backplane-Bus
n
n
Hutschienenmontage nach DIN Rail EN 60715
4.3
Funktionsprinzip
Das Erweiterungsmodul misst die Ströme der angeschlossenen Stromsensoren und gibt die Si-
gnale vorverarbeitet an einen Schaltschrankwächter weiter.
8
4
5
6
4
5
6
1
2
3
1
2
3
Betriebsbereitschaft
Pwr
Kommunikation
Com
7
8
9
7
8
9
10 11 12
10 11 12
120 [4.72]
125.7 [4.95]
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
110 [4.33]
127.8 [5.00]
17.5 [0.69]
