7.2.1

Versorgungskonzept

Das Gerät wird über zwei galvanisch getrennte Spannungen V1 und V2 versorgt.
Die I/O-Kanäle werden dadurch konsequent in die galvanisch getrennten Potenzialgruppen
„abschaltbare I/O" (versorgt durch V2) und „nicht-abschaltbare I/O" (versorgt durch V1) unter-
teilt. Dies ermöglicht das sicherheitsgerichtete Abschalten von Teilen der Anlage über Not-Aus-
Kreise.
V1 = Versorgung der Modulelektronik und der jeweiligen Steckplätze.
V2 = Versorgung der jeweiligen Steckplätze (separat abschaltbar).
V1
V2

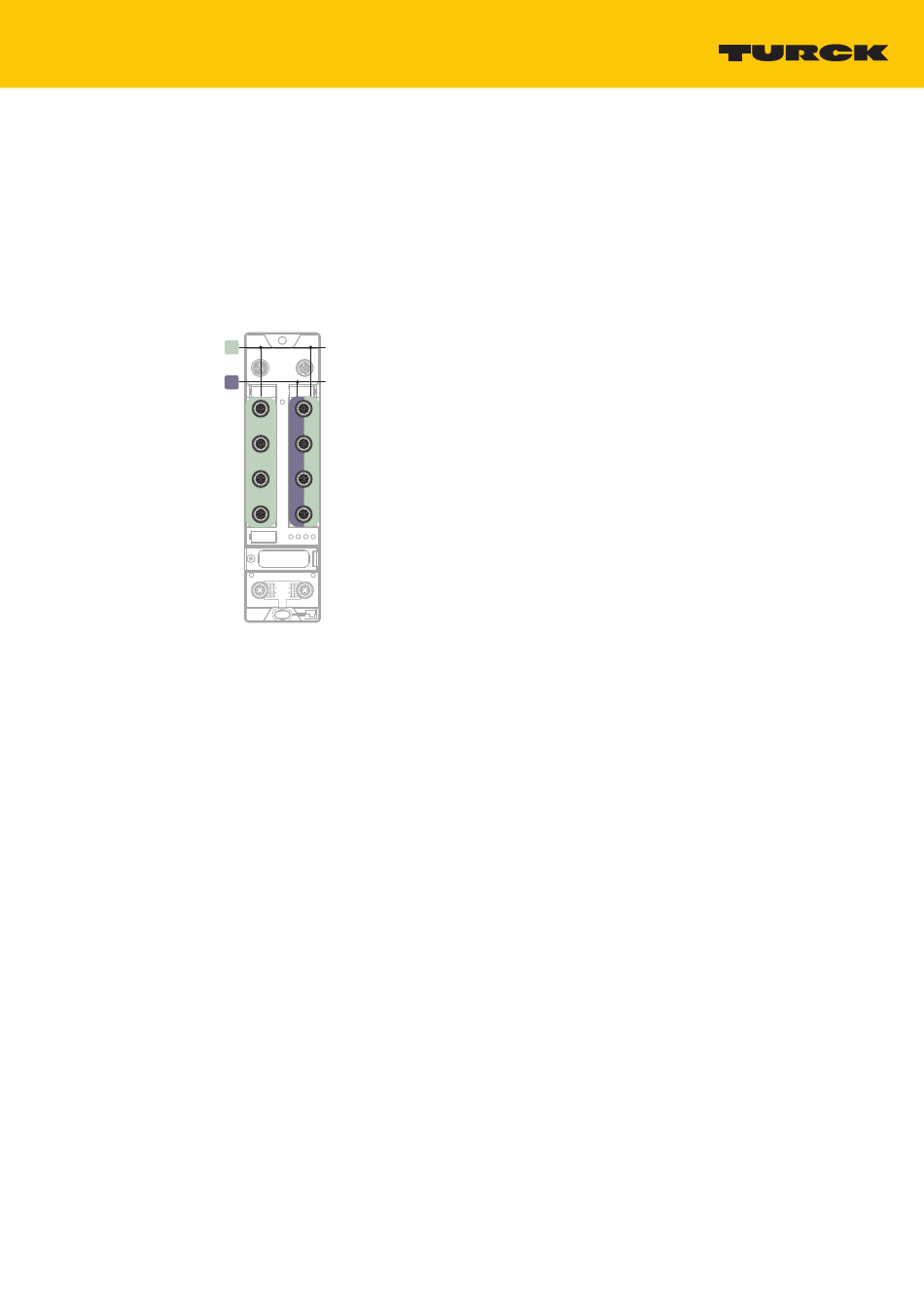

Abb. 16: Versorgung TBEN-LL-8IOL
