Beispielzugriffe mit IO_LINK_DEVICE
Zur Darstellung der Abläufe beim Lese- bzw. Schreibzugriff via IO_LINK_DEVICE dient in diesem
Beispiel eine Beobachtungs- und Forcetabelle Sensor1. Die Belegung der SPDU-Indizes der IO-
Link-Geräte entnehmen Sie bitte der jeweiligen Device-Dokumentation.
Der Zugriff des Bausteins auf das Gerät und die angeschlossenen Sensoren erfolgt über die Ein-
gangsvariable ID. Je nach verwendeter Steuerung ist als ID ein anderer Wert einzugeben.
Beispiel:
HW-Kennung des Basic-Steckplatzes (Steckplatz 1), z. B. mit CPU 1511-PN (hier im Beispiel
n
verwendet)
Anfangsadresse der Eingangsdaten des IO-Link-Masters, z. B. mit CPU 315
n

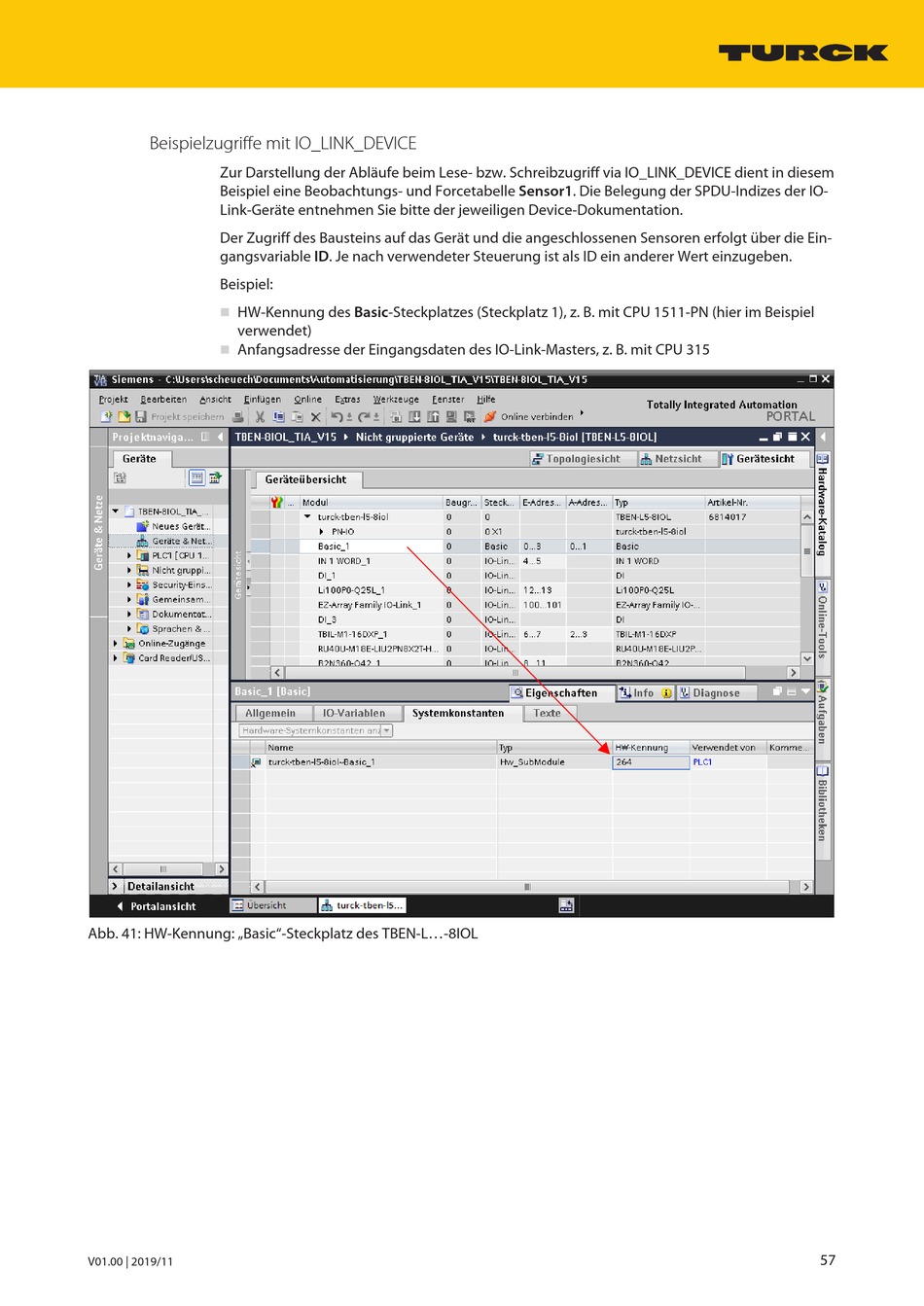

Abb. 41: HW-Kennung: „Basic"-Steckplatz des TBEN-L...-8IOL
