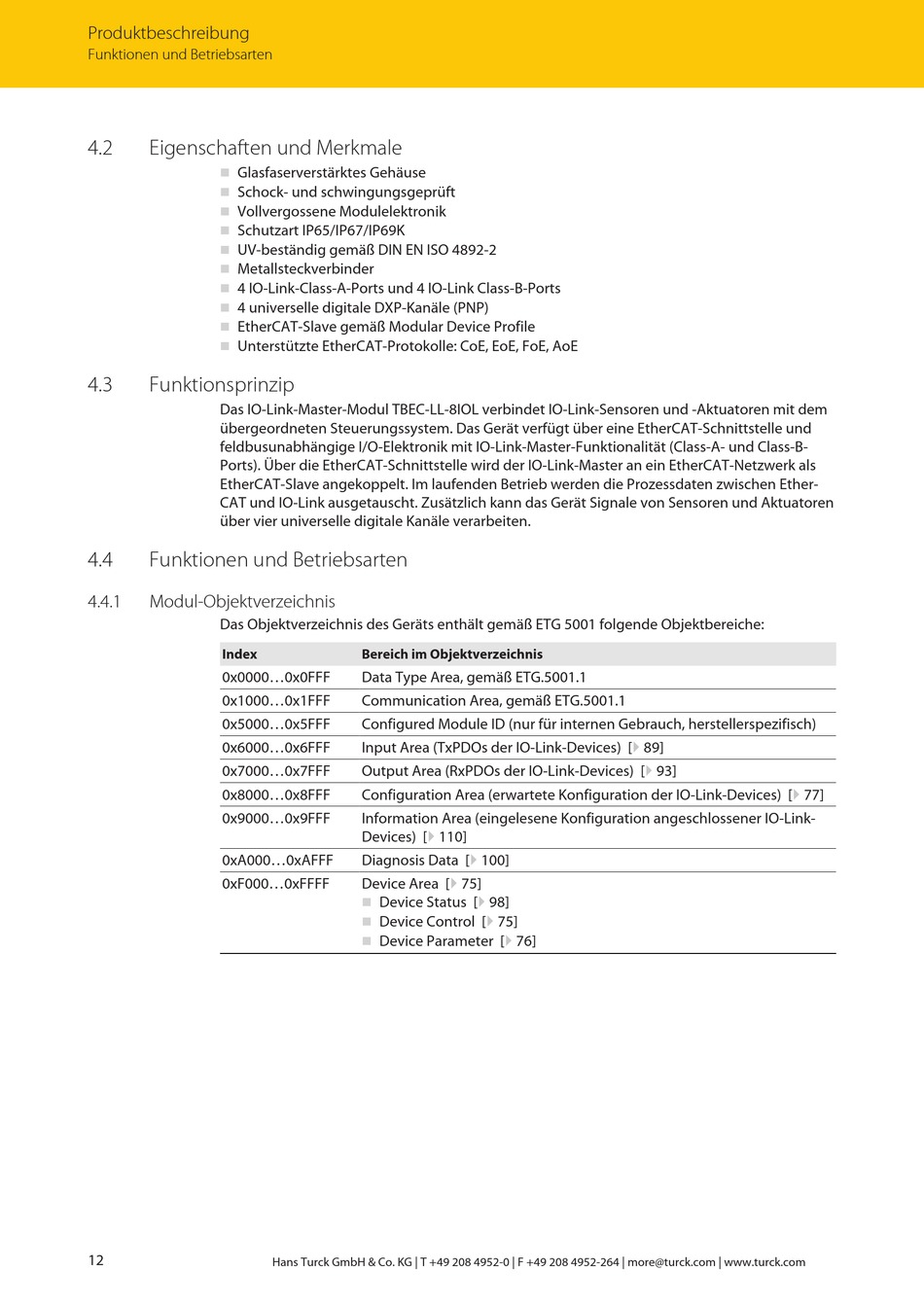

Produktbeschreibung
Funktionen und Betriebsarten
4.2
Eigenschaften und Merkmale
n
Glasfaserverstärktes Gehäuse
Schock- und schwingungsgeprüft
n
Vollvergossene Modulelektronik
n
Schutzart IP65/IP67/IP69K
n
UV-beständig gemäß DIN EN ISO 4892-2
n
Metallsteckverbinder
n
4 IO-Link-Class-A-Ports und 4 IO-Link Class-B-Ports
n
4 universelle digitale DXP-Kanäle (PNP)
n
EtherCAT-Slave gemäß Modular Device Profile
n
Unterstützte EtherCAT-Protokolle: CoE, EoE, FoE, AoE
n
4.3
Funktionsprinzip
Das IO-Link-Master-Modul TBEC-LL-8IOL verbindet IO-Link-Sensoren und -Aktuatoren mit dem
übergeordneten Steuerungssystem. Das Gerät verfügt über eine EtherCAT-Schnittstelle und
feldbusunabhängige I/O-Elektronik mit IO-Link-Master-Funktionalität (Class-A- und Class-B-
Ports). Über die EtherCAT-Schnittstelle wird der IO-Link-Master an ein EtherCAT-Netzwerk als
EtherCAT-Slave angekoppelt. Im laufenden Betrieb werden die Prozessdaten zwischen Ether-
CAT und IO-Link ausgetauscht. Zusätzlich kann das Gerät Signale von Sensoren und Aktuatoren
über vier universelle digitale Kanäle verarbeiten.
4.4
Funktionen und Betriebsarten
4.4.1
Modul-Objektverzeichnis
Das Objektverzeichnis des Geräts enthält gemäß ETG 5001 folgende Objektbereiche:
Index
0x0000...0x0FFF
0x1000...0x1FFF
0x5000...0x5FFF
0x6000...0x6FFF
0x7000...0x7FFF
0x8000...0x8FFF
0x9000...0x9FFF
0xA000...0xAFFF
0xF000...0xFFFF
12
Bereich im Objektverzeichnis
Data Type Area, gemäß ETG.5001.1
Communication Area, gemäß ETG.5001.1
Configured Module ID (nur für internen Gebrauch, herstellerspezifisch)
Input Area (TxPDOs der IO-Link-Devices) [} 89]
Output Area (RxPDOs der IO-Link-Devices) [} 93]
Configuration Area (erwartete Konfiguration der IO-Link-Devices) [} 77]
Information Area (eingelesene Konfiguration angeschlossener IO-Link-
Devices) [} 110]
Diagnosis Data [} 100]
Device Area [} 75]
Device Status [} 98]
n
Device Control [} 75]
n
Device Parameter [} 76]
n
