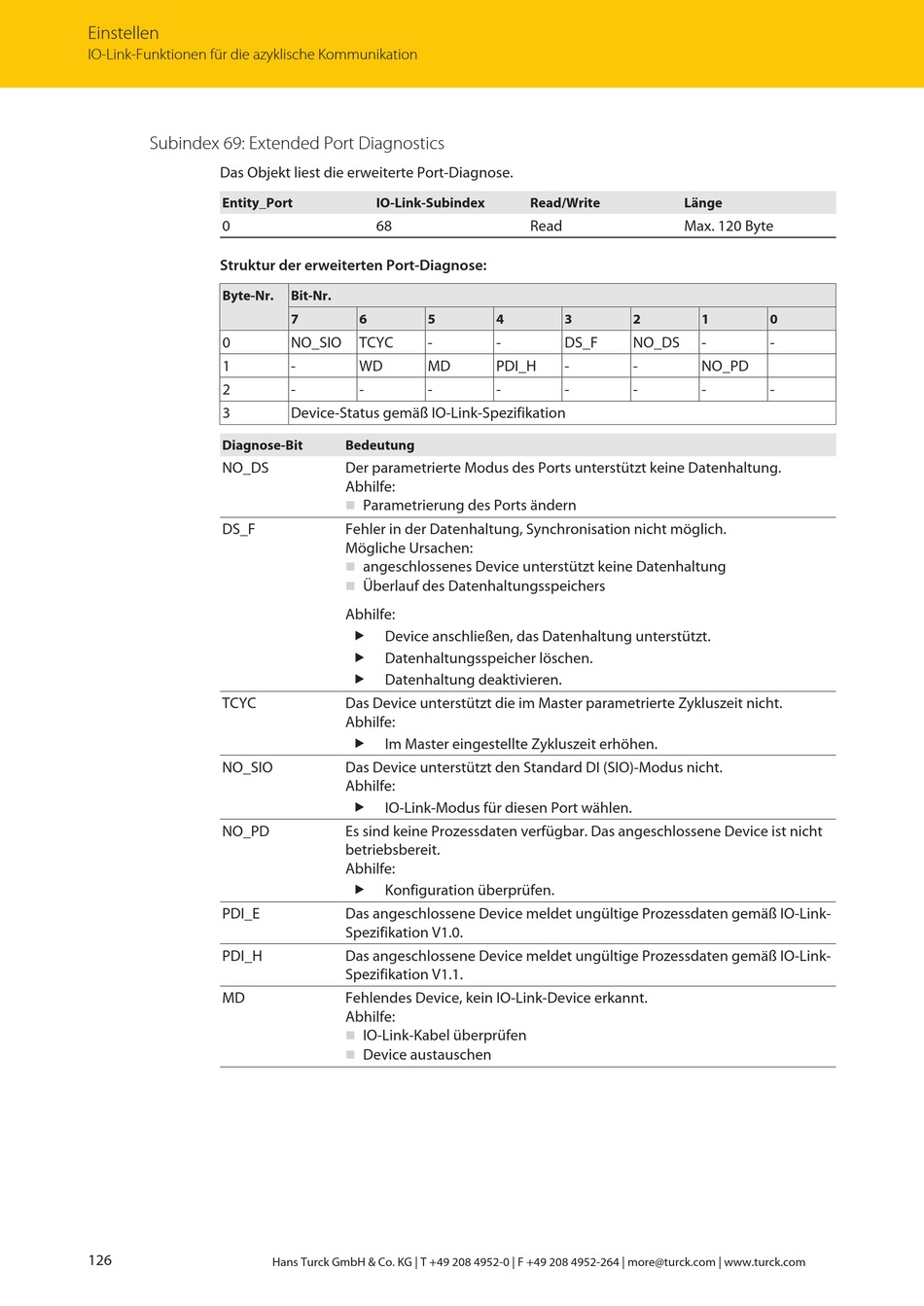

turck IO-Link-Master-Modul TBEN-LL-8IOL Betriebsanleitung Seite 126

Einstellen
IO-Link-Funktionen für die azyklische Kommunikation
Subindex 69: Extended Port Diagnostics
Das Objekt liest die erweiterte Port-Diagnose.
Entity_Port
0
Struktur der erweiterten Port-Diagnose:
Byte-Nr.
0
1
2
3
Diagnose-Bit
NO_DS
DS_F
TCYC
NO_SIO
NO_PD
PDI_E
PDI_H
MD
126
IO-Link-Subindex
68
Bit-Nr.
7 6 5
NO_SIO TCYC -
- WD MD
- - -
Device-Status gemäß IO-Link-Spezifikation
Bedeutung
Der parametrierte Modus des Ports unterstützt keine Datenhaltung.
Abhilfe:
n Parametrierung des Ports ändern
Fehler in der Datenhaltung, Synchronisation nicht möglich.
Mögliche Ursachen:
angeschlossenes Device unterstützt keine Datenhaltung
n
n Überlauf des Datenhaltungsspeichers
Abhilfe:
„ Device anschließen, das Datenhaltung unterstützt.
„
Datenhaltungsspeicher löschen.
„ Datenhaltung deaktivieren.
Das Device unterstützt die im Master parametrierte Zykluszeit nicht.
Abhilfe:
„ Im Master eingestellte Zykluszeit erhöhen.
Das Device unterstützt den Standard DI (SIO)-Modus nicht.
Abhilfe:
„
IO-Link-Modus für diesen Port wählen.
Es sind keine Prozessdaten verfügbar. Das angeschlossene Device ist nicht
betriebsbereit.
Abhilfe:
„
Konfiguration überprüfen.
Das angeschlossene Device meldet ungültige Prozessdaten gemäß IO-Link-
Spezifikation V1.0.
Das angeschlossene Device meldet ungültige Prozessdaten gemäß IO-Link-
Spezifikation V1.1.
Fehlendes Device, kein IO-Link-Device erkannt.
Abhilfe:
IO-Link-Kabel überprüfen
n
Device austauschen
n
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
Read/Write
Read
4 3 2
- DS_F NO_DS
PDI_H - -
- - -
Länge
Max. 120 Byte
1 0
- -
NO_PD
- -
