Produktbeschreibung

Funktionen und Betriebsarten

4 Produktbeschreibung
4.1 Geräteübersicht
35 [1.38]
40 [1.57]
mm [Inch]

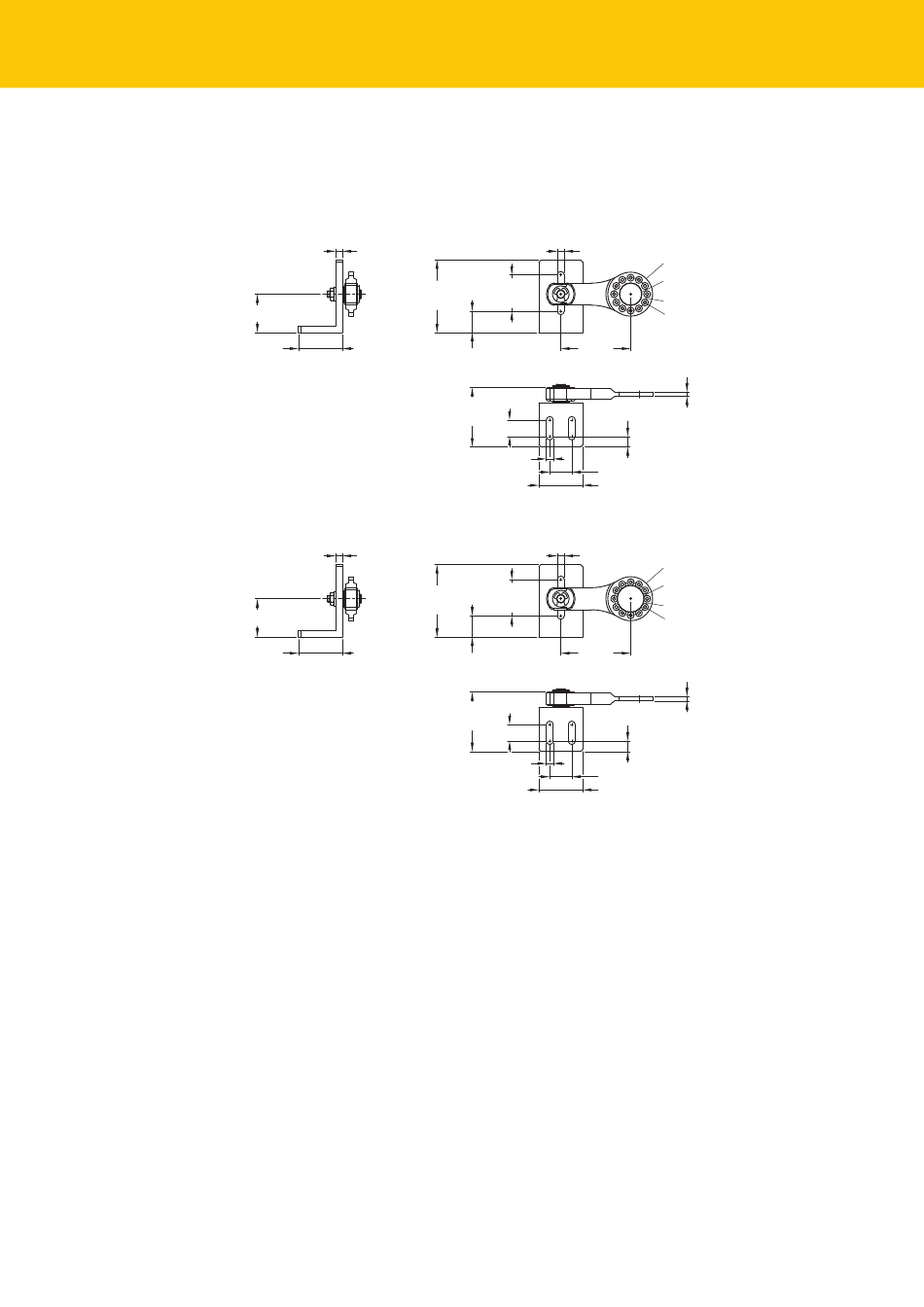

Abb. 1: Abmessungen RA-SAB-5-20
35 [1.38]
40 [1.57]
mm [Inch]
Abb. 2: Abmessungen RA-SAB-5-24
4.2 Funktionen und Betriebsarten
An die Federarme können Messräder bis zu einem Umfang von 200 mm und Drehgeber mit
einem Durchmesser von 36...40 mm montiert werden.
Der Drehgeber kann durch die 12-Loch-Befestigung an beiden Seiten des Federarms in
30°-Schritten montiert werden.
8
6 [0.24]
66
[2.60]
19.5 [0.77]
6 [0.24]
66
[2.60]
19.5 [0.77]
