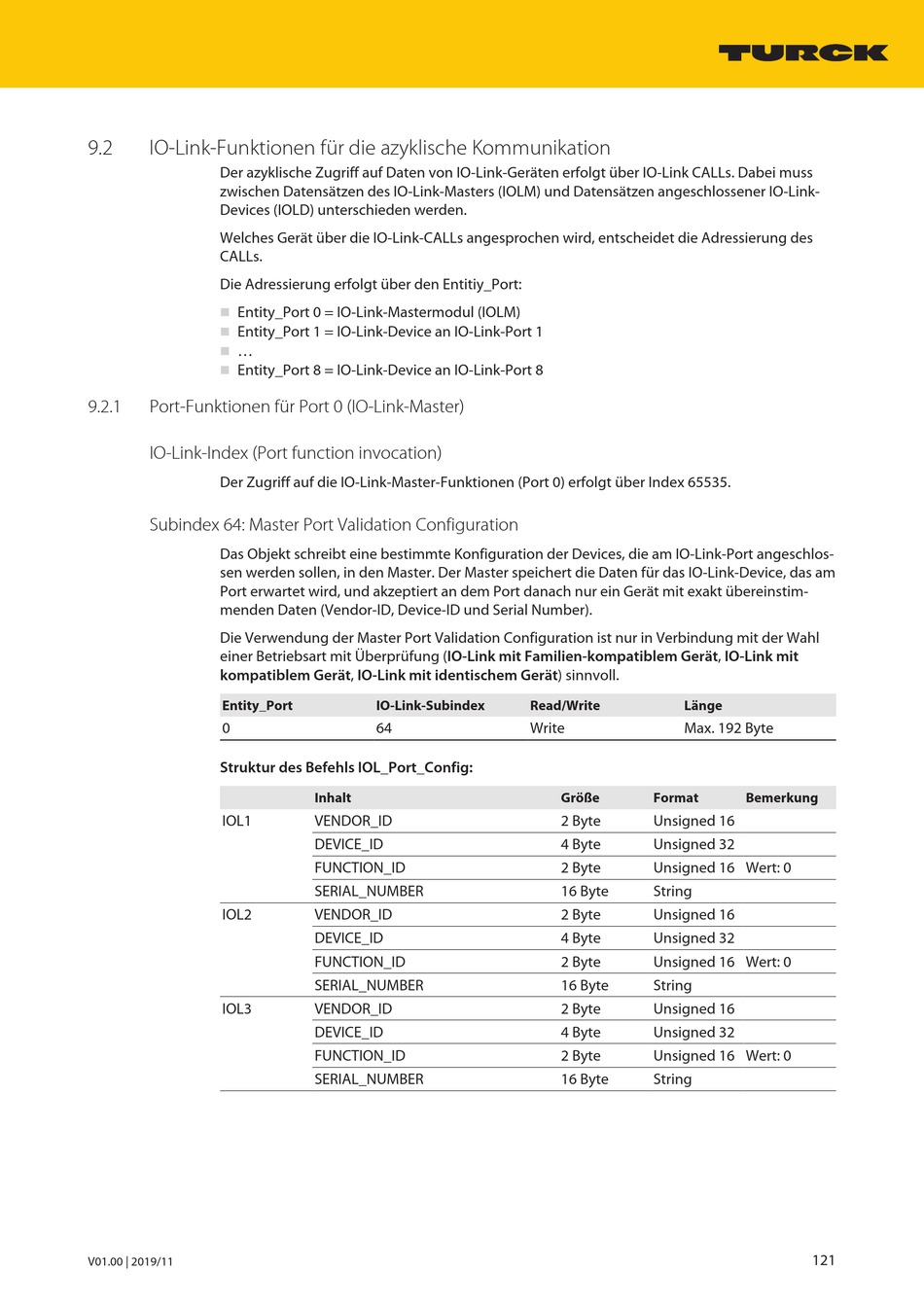

9.2 IO-Link-Funktionen für die azyklische Kommunikation
Der azyklische Zugriff auf Daten von IO-Link-Geräten erfolgt über IO-Link CALLs. Dabei muss
zwischen Datensätzen des IO-Link-Masters (IOLM) und Datensätzen angeschlossener IO-Link-
Devices (IOLD) unterschieden werden.
Welches Gerät über die IO-Link-CALLs angesprochen wird, entscheidet die Adressierung des
CALLs.
Die Adressierung erfolgt über den Entitiy_Port:
Entity_Port 0 = IO-Link-Mastermodul (IOLM)
n
Entity_Port 1 = IO-Link-Device an IO-Link-Port 1
n
...
n
Entity_Port 8 = IO-Link-Device an IO-Link-Port 8
n
9.2.1 Port-Funktionen für Port 0 (IO-Link-Master)
IO-Link-Index (Port function invocation)
Der Zugriff auf die IO-Link-Master-Funktionen (Port 0) erfolgt über Index 65535.
Subindex 64: Master Port Validation Configuration
Das Objekt schreibt eine bestimmte Konfiguration der Devices, die am IO-Link-Port angeschlos-
sen werden sollen, in den Master. Der Master speichert die Daten für das IO-Link-Device, das am
Port erwartet wird, und akzeptiert an dem Port danach nur ein Gerät mit exakt übereinstim-
menden Daten (Vendor-ID, Device-ID und Serial Number).
Die Verwendung der Master Port Validation Configuration ist nur in Verbindung mit der Wahl
einer Betriebsart mit Überprüfung (IO-Link mit Familien-kompatiblem Gerät, IO-Link mit
kompatiblem Gerät, IO-Link mit identischem Gerät) sinnvoll.
Entity_Port
0
Struktur des Befehls IOL_Port_Config:
IOL1
IOL2
IOL3
V01.00 | 2019/11
IO-Link-Subindex
64
Inhalt
VENDOR_ID
DEVICE_ID
FUNCTION_ID
SERIAL_NUMBER
VENDOR_ID
DEVICE_ID
FUNCTION_ID
SERIAL_NUMBER
VENDOR_ID
DEVICE_ID
FUNCTION_ID
SERIAL_NUMBER
Read/Write Länge
Write Max. 192 Byte
Größe Format
2 Byte Unsigned 16
4 Byte Unsigned 32
2 Byte Unsigned 16 Wert: 0
16 Byte String
2 Byte Unsigned 16
4 Byte Unsigned 32
2 Byte Unsigned 16 Wert: 0
16 Byte String
2 Byte Unsigned 16
4 Byte Unsigned 32
2 Byte Unsigned 16 Wert: 0
16 Byte String
Bemerkung
