7 Anschließen
7.1 Gerät an Ethernet anschließen
Zum Anschluss an ein Ethernet-System verfügt das Gerät über einen integrierten Autocrossing-
Switch mit zwei 4-poligen M12-Ethernet-Steckverbindern. Das max. Anzugsdrehmoment be-
trägt 0,6 Nm.

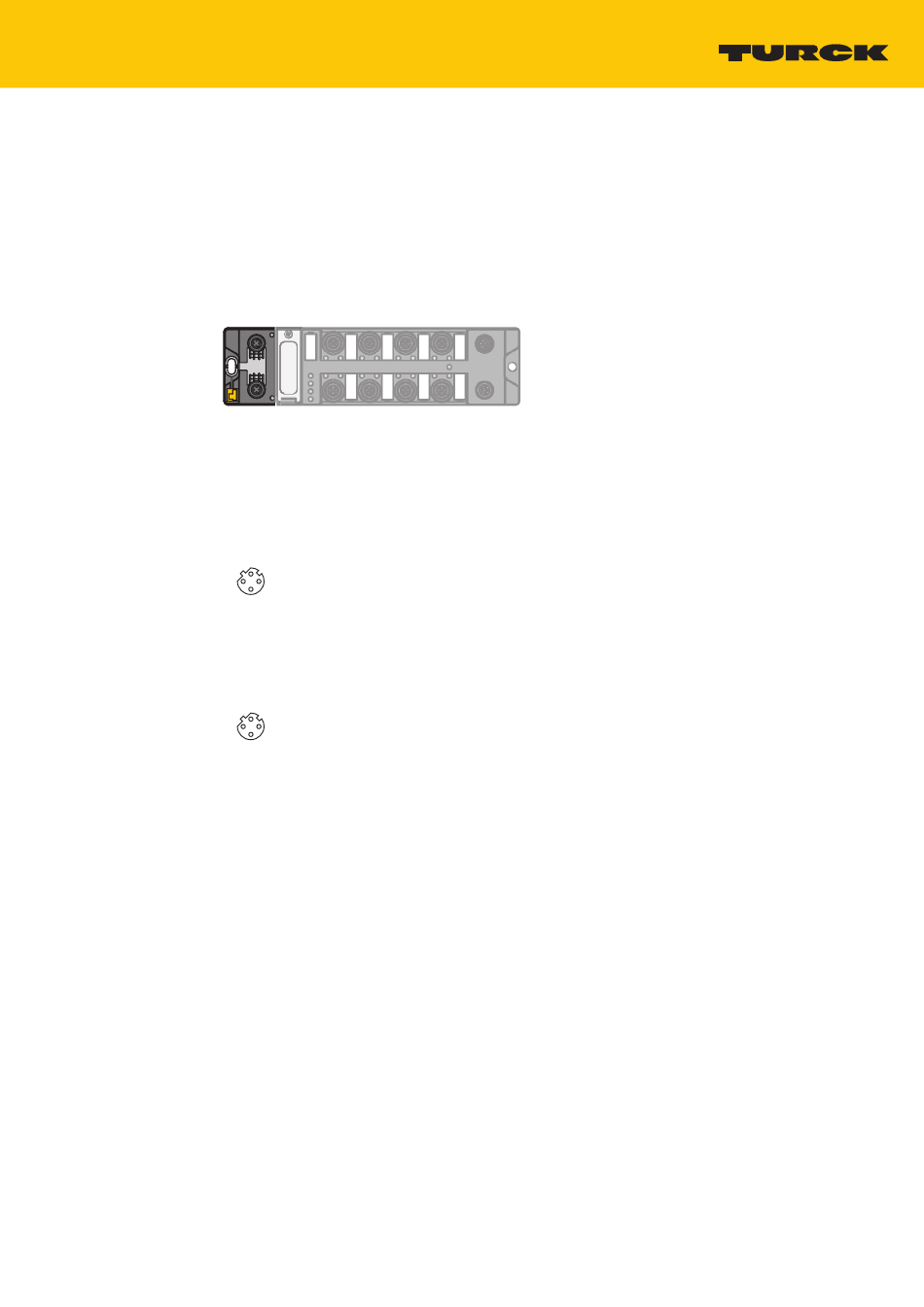

Abb. 12: M12-Ethernet-Steckverbinder
„ Gerät gemäß unten stehender Pinbelegung an Ethernet anschließen.
v
2
1
4
XF1
v
2
1
4
XF2
Abb. 13: Pinbelegung Ethernet-Anschlüsse
V01.00 | 2019/11
1 = TX +
2 = RX +
3
3 = TX –
4 = RX –
Flansch = FE
1 = RX +
2 = TX +
3
3 = RX –
4 = TX –
Flansch = FE
