In Betrieb nehmen
Geräte mit EtherNet/IP in Betrieb nehmen

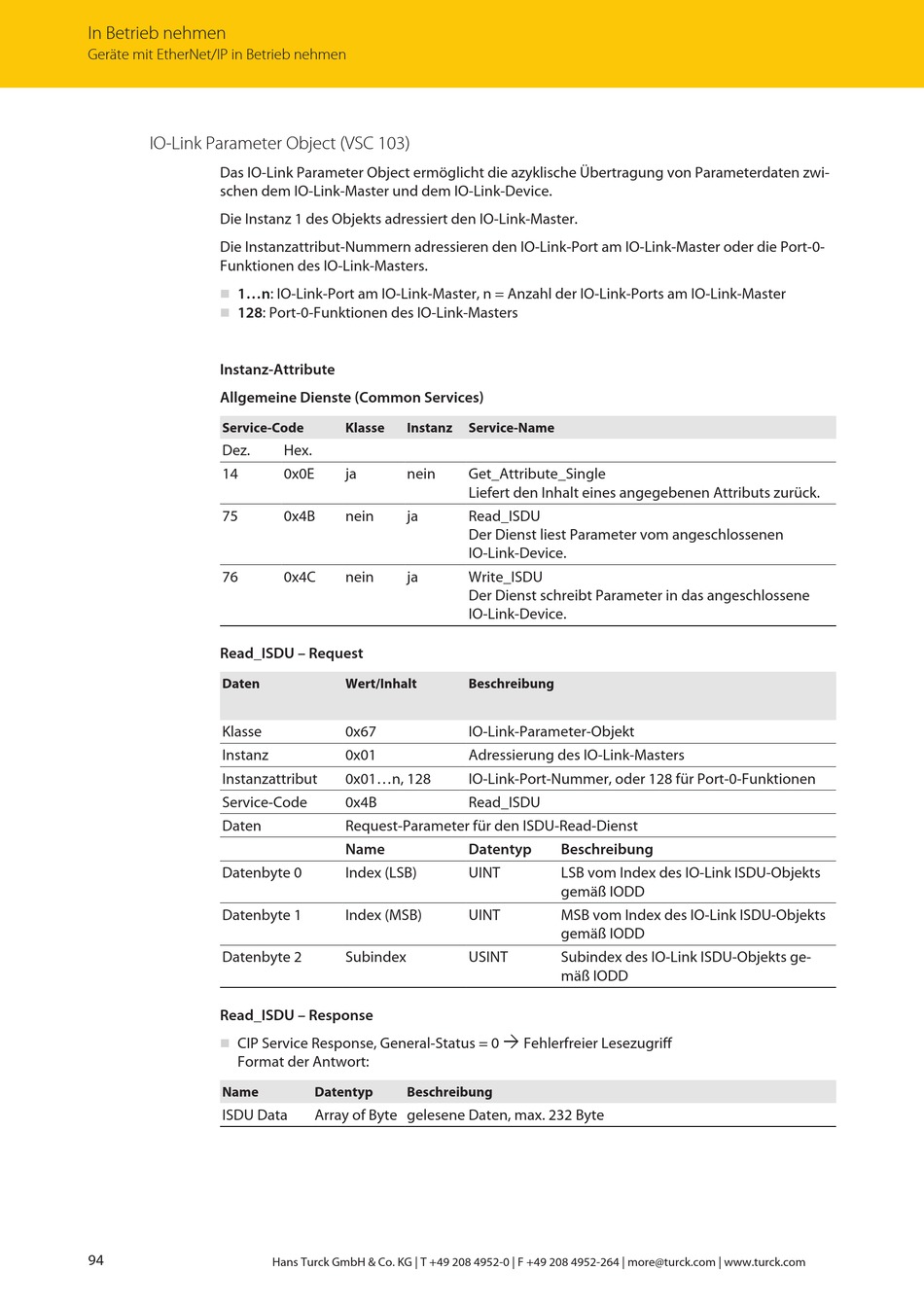

IO-Link Parameter Object (VSC 103)
Das IO-Link Parameter Object ermöglicht die azyklische Übertragung von Parameterdaten zwi-
schen dem IO-Link-Master und dem IO-Link-Device.
Die Instanz 1 des Objekts adressiert den IO-Link-Master.
Die Instanzattribut-Nummern adressieren den IO-Link-Port am IO-Link-Master oder die Port-0-
Funktionen des IO-Link-Masters.
1...n: IO-Link-Port am IO-Link-Master, n = Anzahl der IO-Link-Ports am IO-Link-Master
n
128: Port-0-Funktionen des IO-Link-Masters
n
Instanz-Attribute
Allgemeine Dienste (Common Services)
Service-Code
Dez.
14
75
76
Read_ISDU – Request
Daten
Klasse
Instanz
Instanzattribut
Service-Code
Daten
Datenbyte 0
Datenbyte 1
Datenbyte 2
Read_ISDU – Response
CIP Service Response, General-Status = 0
n
Format der Antwort:
Name
ISDU Data
94
Klasse
Instanz
Hex.
0x0E
ja
nein
0x4B
nein
ja
0x4C
nein
ja
Wert/Inhalt
0x67
0x01
0x01...n, 128
0x4B
Request-Parameter für den ISDU-Read-Dienst
Name
Index (LSB)
Index (MSB)
Subindex
Datentyp
Beschreibung
Array of Byte gelesene Daten, max. 232 Byte
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
Service-Name
Get_Attribute_Single
Liefert den Inhalt eines angegebenen Attributs zurück.
Read_ISDU
Der Dienst liest Parameter vom angeschlossenen
IO-Link-Device.
Write_ISDU
Der Dienst schreibt Parameter in das angeschlossene
IO-Link-Device.
Beschreibung
IO-Link-Parameter-Objekt
Adressierung des IO-Link-Masters
IO-Link-Port-Nummer, oder 128 für Port-0-Funktionen
Read_ISDU
Datentyp
Beschreibung
UINT
LSB vom Index des IO-Link ISDU-Objekts
gemäß IODD
UINT
MSB vom Index des IO-Link ISDU-Objekts
gemäß IODD
USINT
Subindex des IO-Link ISDU-Objekts ge-
mäß IODD
Ò
Fehlerfreier Lesezugriff
