Produktbeschreibung

Eigenschaften und Merkmale

5.1.1

Blockschaltbild

X1
V2 V1 FE V1 V2 V2 V1
1 2 3 4 5 1 2
4 3 2 1 4 3
2 3 FE 1 4 2 3
– – + + – –
V1 Diag
BUS
µC
ERR
PWR
Ethernet
Ethernet
2
ETH1
1 3
4
P1

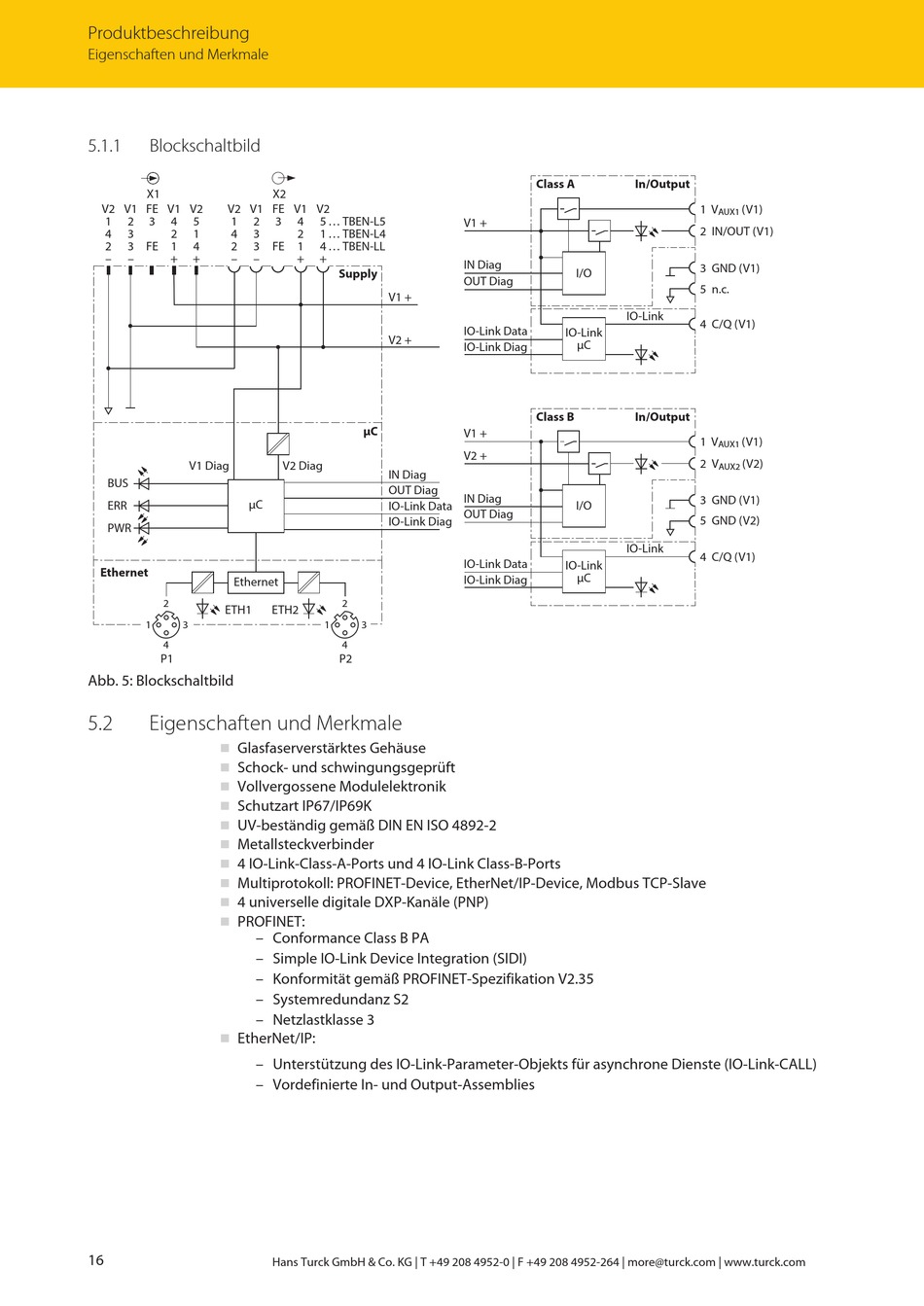

Abb. 5: Blockschaltbild
5.2 Eigenschaften und Merkmale
Glasfaserverstärktes Gehäuse
n
Schock- und schwingungsgeprüft
n
Vollvergossene Modulelektronik
n
Schutzart IP67/IP69K
n
UV-beständig gemäß DIN EN ISO 4892-2
n
n Metallsteckverbinder
4 IO-Link-Class-A-Ports und 4 IO-Link Class-B-Ports
n
Multiprotokoll: PROFINET-Device, EtherNet/IP-Device, Modbus TCP-Slave
n
4 universelle digitale DXP-Kanäle (PNP)
n
PROFINET:
n
– Conformance Class B PA
– Simple IO-Link Device Integration (SIDI)
– Konformität gemäß PROFINET-Spezifikation V2.35
– Systemredundanz S2
– Netzlastklasse 3
EtherNet/IP:
n
– Unterstützung des IO-Link-Parameter-Objekts für asynchrone Dienste (IO-Link-CALL)
– Vordefinierte In- und Output-Assemblies
16
X2
FE V1 V2
3 4 5 ... TBEN-L5
2 1 ... TBEN-L4
FE 1 4 ... TBEN-LL
+ +
Supply
V1 +
V2 +
µC
V2 Diag
IN Diag
OUT Diag
IO-Link Data
IO-Link Diag
2
ETH2
1 3
4
P2
