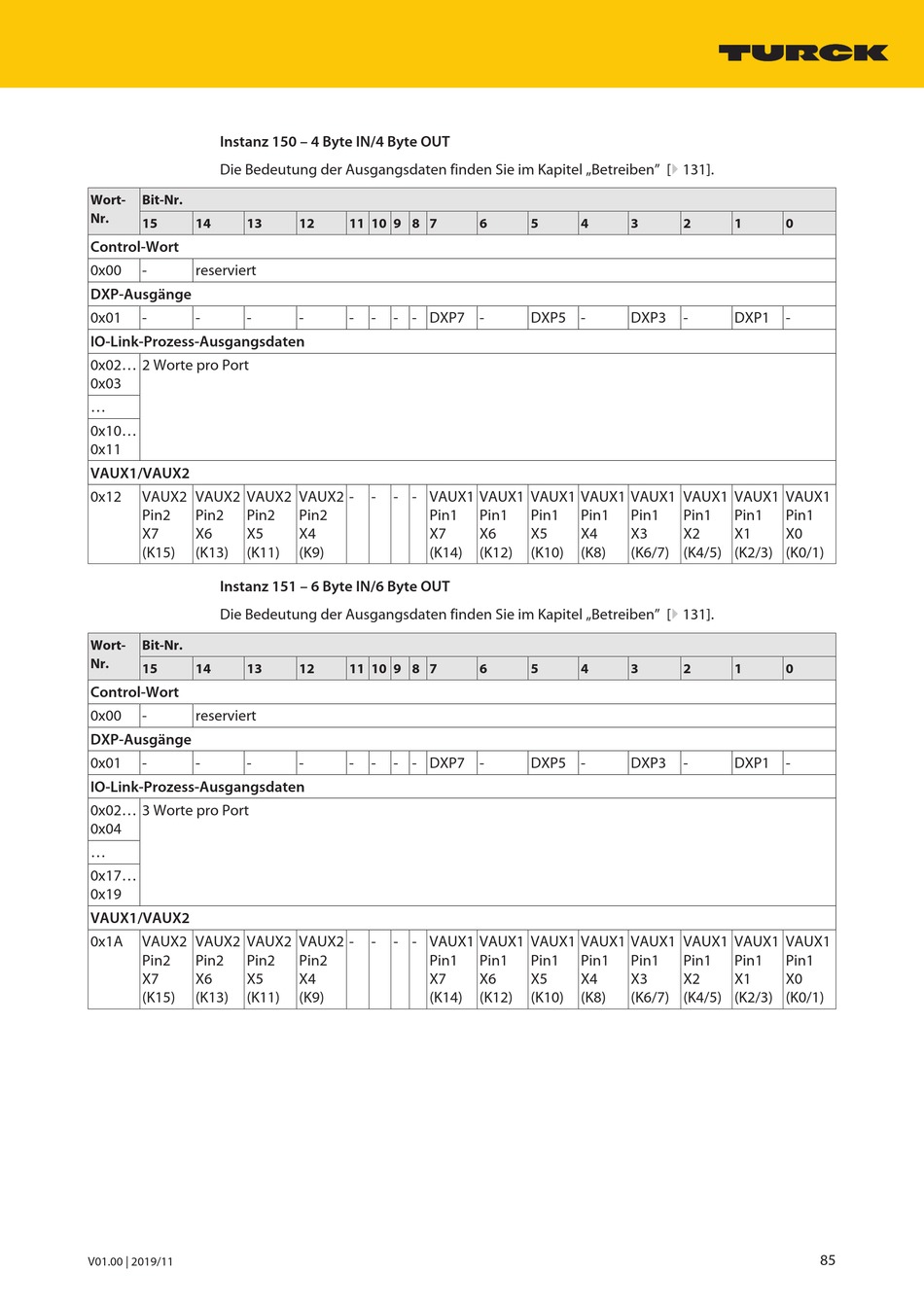

Instanz 150 – 4 Byte IN/4 Byte OUT
Die Bedeutung der Ausgangsdaten finden Sie im Kapitel „Betreiben" [} 131].
Wort- Bit-Nr.
Nr.
15 14 13
Control-Wort
0x00 - reserviert
DXP-Ausgänge
0x01 - - -
IO-Link-Prozess-Ausgangsdaten
0x02... 2 Worte pro Port
0x03
...
0x10...
0x11
VAUX1/VAUX2
0x12 VAUX2 VAUX2 VAUX2
Pin2 Pin2 Pin2
X7 X6 X5
(K15) (K13) (K11)
Instanz 151 – 6 Byte IN/6 Byte OUT
Die Bedeutung der Ausgangsdaten finden Sie im Kapitel „Betreiben" [} 131].
Wort- Bit-Nr.
Nr.
15 14 13
Control-Wort
0x00 - reserviert
DXP-Ausgänge
0x01 - - -
IO-Link-Prozess-Ausgangsdaten
0x02... 3 Worte pro Port
0x04
...
0x17...
0x19
VAUX1/VAUX2
0x1A VAUX2 VAUX2 VAUX2
Pin2 Pin2 Pin2
X7 X6 X5
(K15) (K13) (K11)
V01.00 | 2019/11
12 11 10 9 8 7
- - - - - DXP7 -
VAUX2 - - - - VAUX1
Pin2 Pin1
X4 X7
(K9) (K14)
12 11 10 9 8 7
- - - - - DXP7 -
VAUX2 - - - - VAUX1
Pin2 Pin1
X4 X7
(K9) (K14)
6 5 4 3
DXP5 - DXP3
VAUX1 VAUX1 VAUX1 VAUX1
Pin1 Pin1 Pin1 Pin1
X6 X5 X4 X3
(K12) (K10) (K8) (K6/7)
6 5 4 3
DXP5 - DXP3
VAUX1 VAUX1 VAUX1 VAUX1
Pin1 Pin1 Pin1 Pin1
X6 X5 X4 X3
(K12) (K10) (K8) (K6/7)
2 1 0
- DXP1 -
VAUX1 VAUX1 VAUX1
Pin1 Pin1 Pin1
X2 X1 X0
(K4/5) (K2/3) (K0/1)
2 1 0
- DXP1 -
VAUX1 VAUX1 VAUX1
Pin1 Pin1 Pin1
X2 X1 X0
(K4/5) (K2/3) (K0/1)
