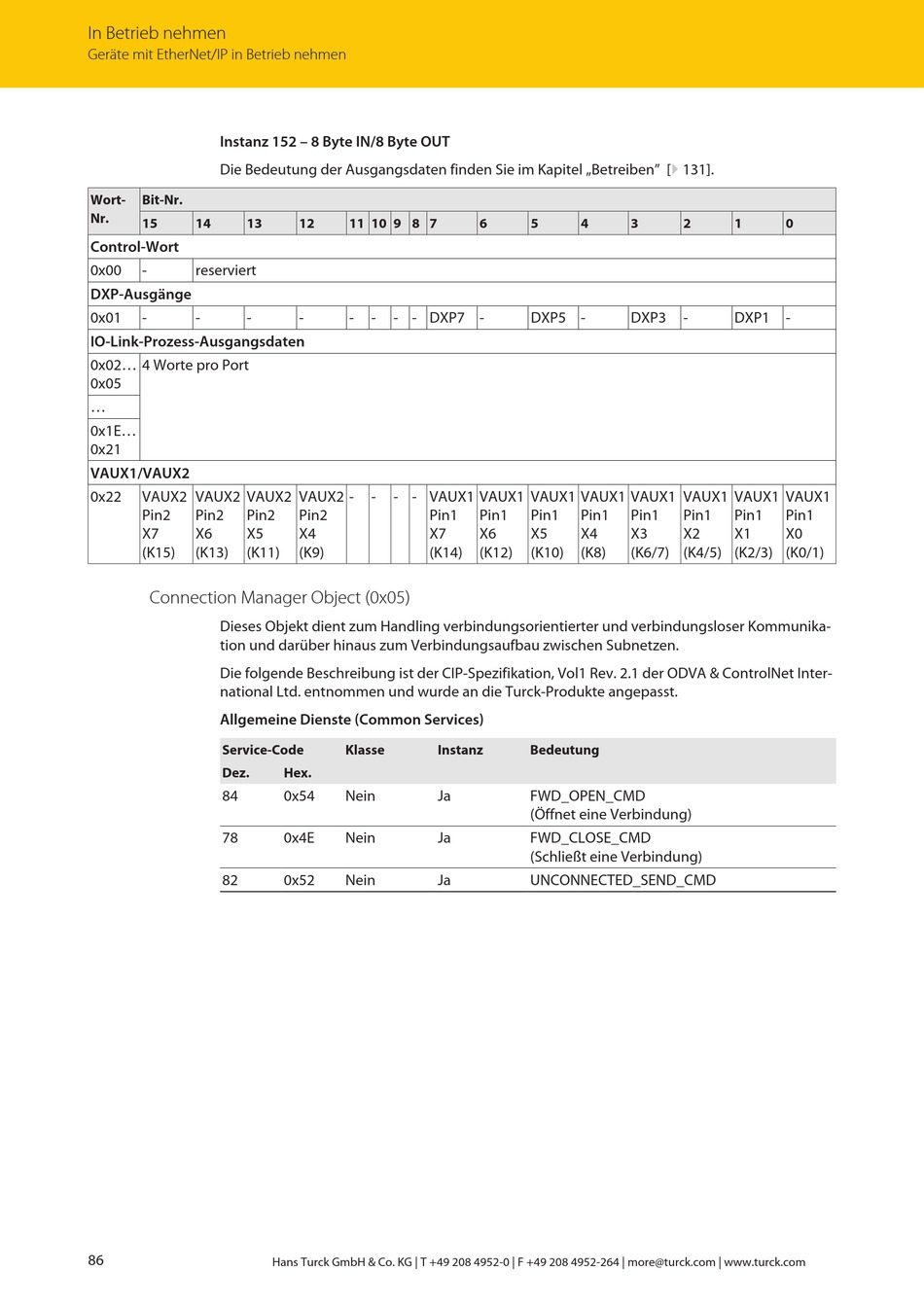

turck IO-Link-Master-Modul TBEN-LL-8IOL Betriebsanleitung Seite 86

In Betrieb nehmen
Geräte mit EtherNet/IP in Betrieb nehmen
Instanz 152 – 8 Byte IN/8 Byte OUT
Die Bedeutung der Ausgangsdaten finden Sie im Kapitel „Betreiben" [} 131].
Wort- Bit-Nr.
Nr.
15 14 13
Control-Wort
0x00 - reserviert
DXP-Ausgänge
0x01 - - -
IO-Link-Prozess-Ausgangsdaten
0x02... 4 Worte pro Port
0x05
...
0x1E...
0x21
VAUX1/VAUX2
0x22 VAUX2 VAUX2 VAUX2
Pin2 Pin2 Pin2
X7 X6 X5
(K15) (K13) (K11)
Connection Manager Object (0x05)
Dieses Objekt dient zum Handling verbindungsorientierter und verbindungsloser Kommunika-
tion und darüber hinaus zum Verbindungsaufbau zwischen Subnetzen.
Die folgende Beschreibung ist der CIP-Spezifikation, Vol1 Rev. 2.1 der ODVA & ControlNet Inter-
national Ltd. entnommen und wurde an die Turck-Produkte angepasst.
Allgemeine Dienste (Common Services)
Service-Code
Dez.
84
78
82
86
12 11 10 9 8 7
- - - - - DXP7 -
VAUX2 - - - - VAUX1
Pin2 Pin1
X4 X7
(K9) (K14)
Klasse Instanz
Hex.
0x54 Nein Ja
0x4E Nein Ja
0x52 Nein Ja
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
6 5 4 3
DXP5 - DXP3
VAUX1 VAUX1 VAUX1 VAUX1
Pin1 Pin1 Pin1 Pin1
X6 X5 X4 X3
(K12) (K10) (K8) (K6/7)
Bedeutung
FWD_OPEN_CMD
(Öffnet eine Verbindung)
FWD_CLOSE_CMD
(Schließt eine Verbindung)
UNCONNECTED_SEND_CMD
2 1 0
- DXP1 -
VAUX1 VAUX1 VAUX1
Pin1 Pin1 Pin1
X2 X1 X0
(K4/5) (K2/3) (K0/1)
