9.1.1

Prozessdatenmapping anpassen

Das Mapping der Prozessdaten kann über die Parametrierung des IO-Link-Master-Moduls appli-
kationsspezifisch angepasst werden.
Je nach verwendetem Feldbus kann es notwendig sein, Prozessdaten wortweise, doppelwort-
weise oder im Ganzen zu drehen, um sie der Datenstruktur innerhalb der Steuerung anzupas-
sen. Das Mapping der Prozessdaten wird Kanal für Kanal über die Parameter Mapping Prozess-
Eingangsdaten und Mapping Prozess-Ausgangsdaten bestimmt.

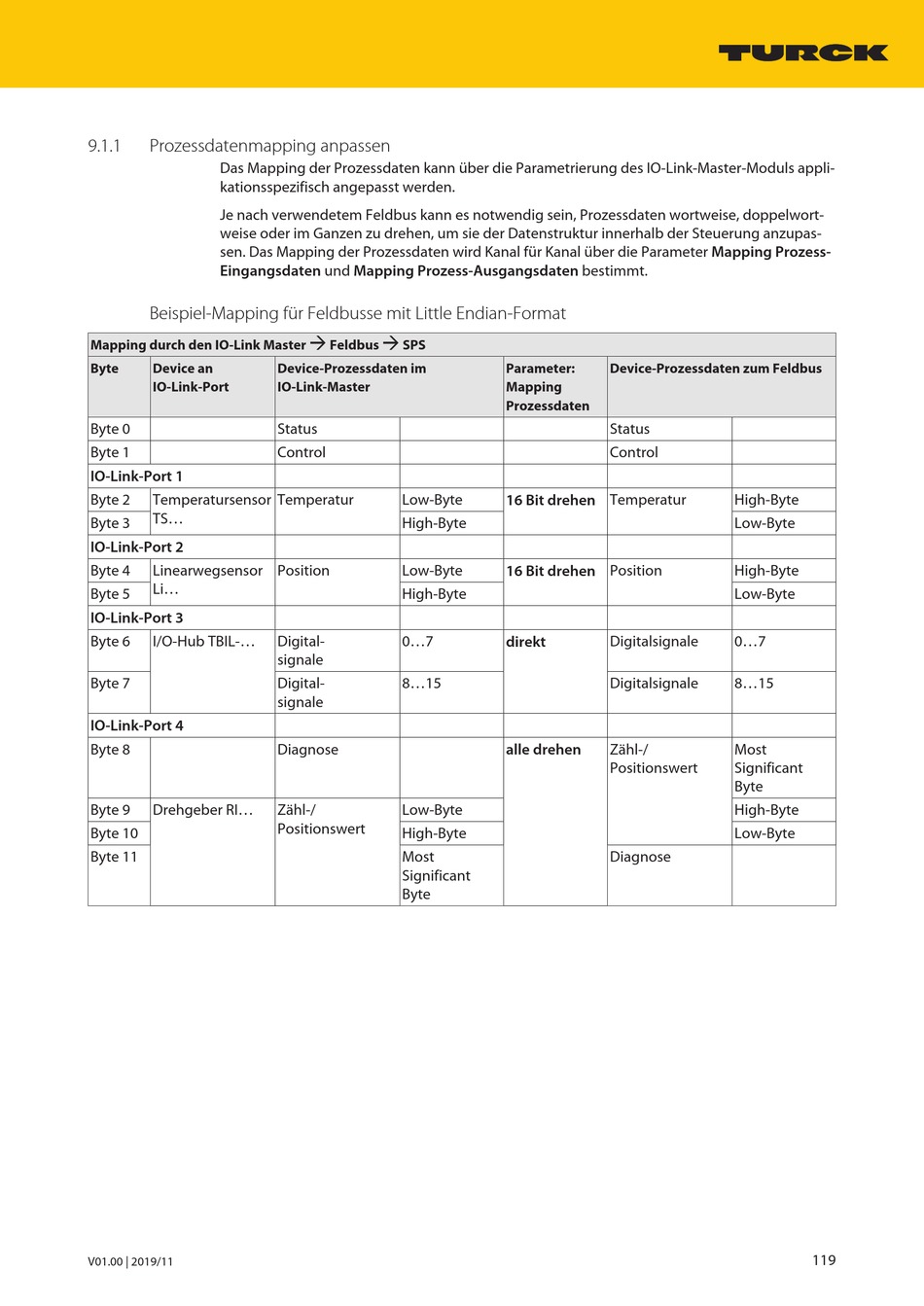

Beispiel-Mapping für Feldbusse mit Little Endian-Format
Mapping durch den IO-Link Master
Byte Device an
IO-Link-Port
Byte 0
Byte 1
IO-Link-Port 1
Byte 2 Temperatursensor
TS...
Byte 3
IO-Link-Port 2
Byte 4 Linearwegsensor
Li...
Byte 5
IO-Link-Port 3
Byte 6 I/O-Hub TBIL-...
Byte 7
IO-Link-Port 4
Byte 8
Byte 9 Drehgeber RI...
Byte 10
Byte 11
V01.00 | 2019/11
Ò Ò
Feldbus SPS
Device-Prozessdaten im
IO-Link-Master
Status
Control
Temperatur Low-Byte
High-Byte
Position Low-Byte
High-Byte
Digital- 0...7
signale
Digital- 8...15
signale
Diagnose
Zähl-/ Low-Byte
Positionswert
High-Byte
Most
Significant
Byte
Parameter: Device-Prozessdaten zum Feldbus
Mapping
Prozessdaten
Status
Control
16 Bit drehen Temperatur
16 Bit drehen Position
direkt Digitalsignale
Digitalsignale
alle drehen Zähl-/
Positionswert
Diagnose
High-Byte
Low-Byte
High-Byte
Low-Byte
0...7
8...15
Most
Significant
Byte
High-Byte
Low-Byte
