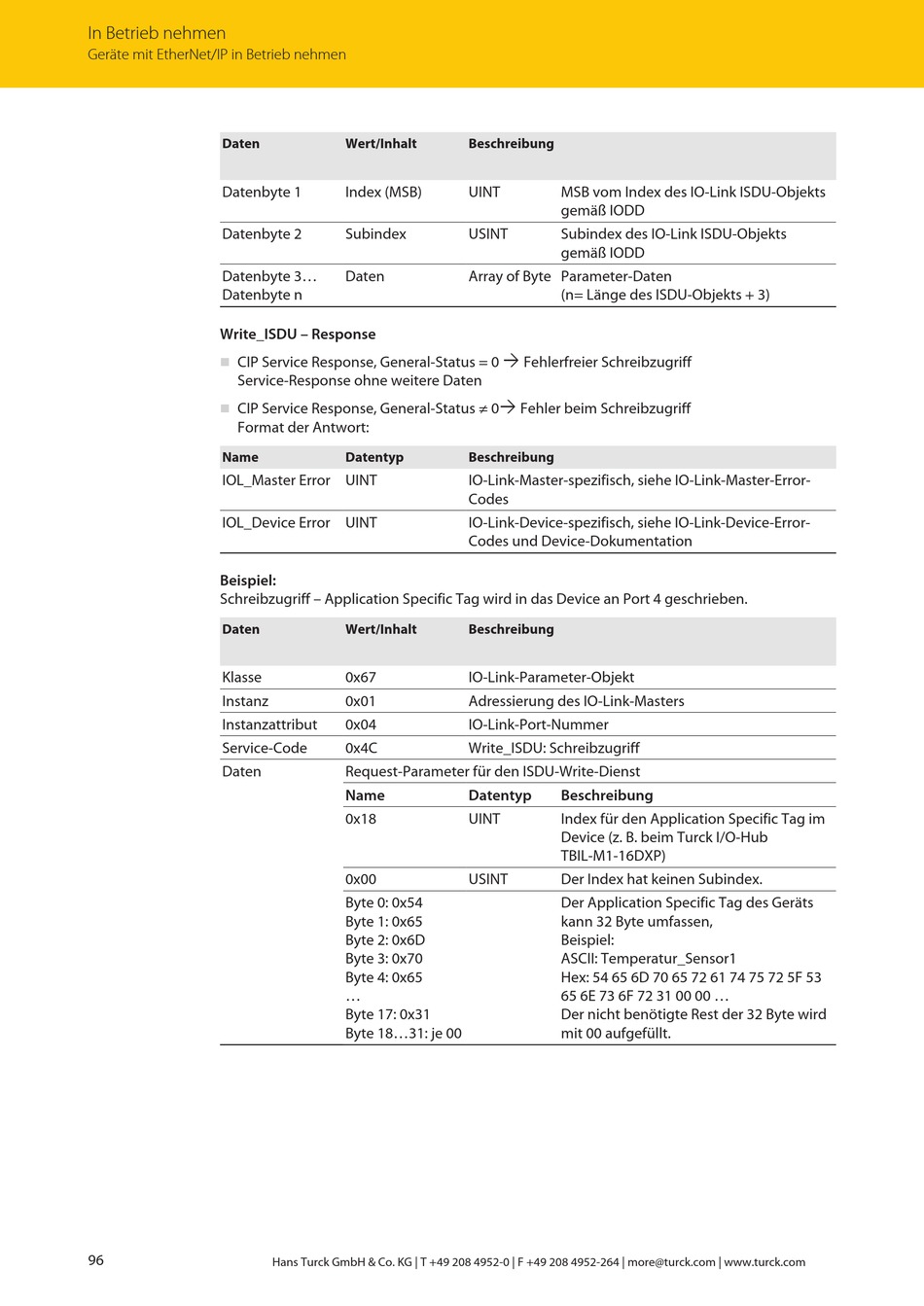

turck IO-Link-Master-Modul TBEN-LL-8IOL Betriebsanleitung Seite 96

In Betrieb nehmen
Geräte mit EtherNet/IP in Betrieb nehmen
Daten
Datenbyte 1
Datenbyte 2
Datenbyte 3...
Datenbyte n
Write_ISDU – Response
CIP Service Response, General-Status = 0
n
Service-Response ohne weitere Daten
CIP Service Response, General-Status ≠ 0
n
Format der Antwort:
Name
IOL_Master Error UINT
IOL_Device Error UINT
Beispiel:
Schreibzugriff – Application Specific Tag wird in das Device an Port 4 geschrieben.
Daten
Klasse
Instanz
Instanzattribut
Service-Code
Daten
96
Wert/Inhalt
Index (MSB)
Subindex
Daten
Datentyp
Wert/Inhalt
0x67
0x01
0x04
0x4C
Request-Parameter für den ISDU-Write-Dienst
Name
0x18
0x00
Byte 0: 0x54
Byte 1: 0x65
Byte 2: 0x6D
Byte 3: 0x70
Byte 4: 0x65
...
Byte 17: 0x31
Byte 18...31: je 00
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
Beschreibung
UINT MSB vom Index des IO-Link ISDU-Objekts
gemäß IODD
USINT Subindex des IO-Link ISDU-Objekts
gemäß IODD
Array of Byte Parameter-Daten
(n= Länge des ISDU-Objekts + 3)
Ò
Fehlerfreier Schreibzugriff
Ò
Fehler beim Schreibzugriff
Beschreibung
IO-Link-Master-spezifisch, siehe IO-Link-Master-Error-
Codes
IO-Link-Device-spezifisch, siehe IO-Link-Device-Error-
Codes und Device-Dokumentation
Beschreibung
IO-Link-Parameter-Objekt
Adressierung des IO-Link-Masters
IO-Link-Port-Nummer
Write_ISDU: Schreibzugriff
Datentyp Beschreibung
UINT Index für den Application Specific Tag im
Device (z. B. beim Turck I/O-Hub
TBIL-M1-16DXP)
USINT Der Index hat keinen Subindex.
Der Application Specific Tag des Geräts
kann 32 Byte umfassen,
Beispiel:
ASCII: Temperatur_Sensor1
Hex: 54 65 6D 70 65 72 61 74 75 72 5F 53
65 6E 73 6F 72 31 00 00 ...
Der nicht benötigte Rest der 32 Byte wird
mit 00 aufgefüllt.
