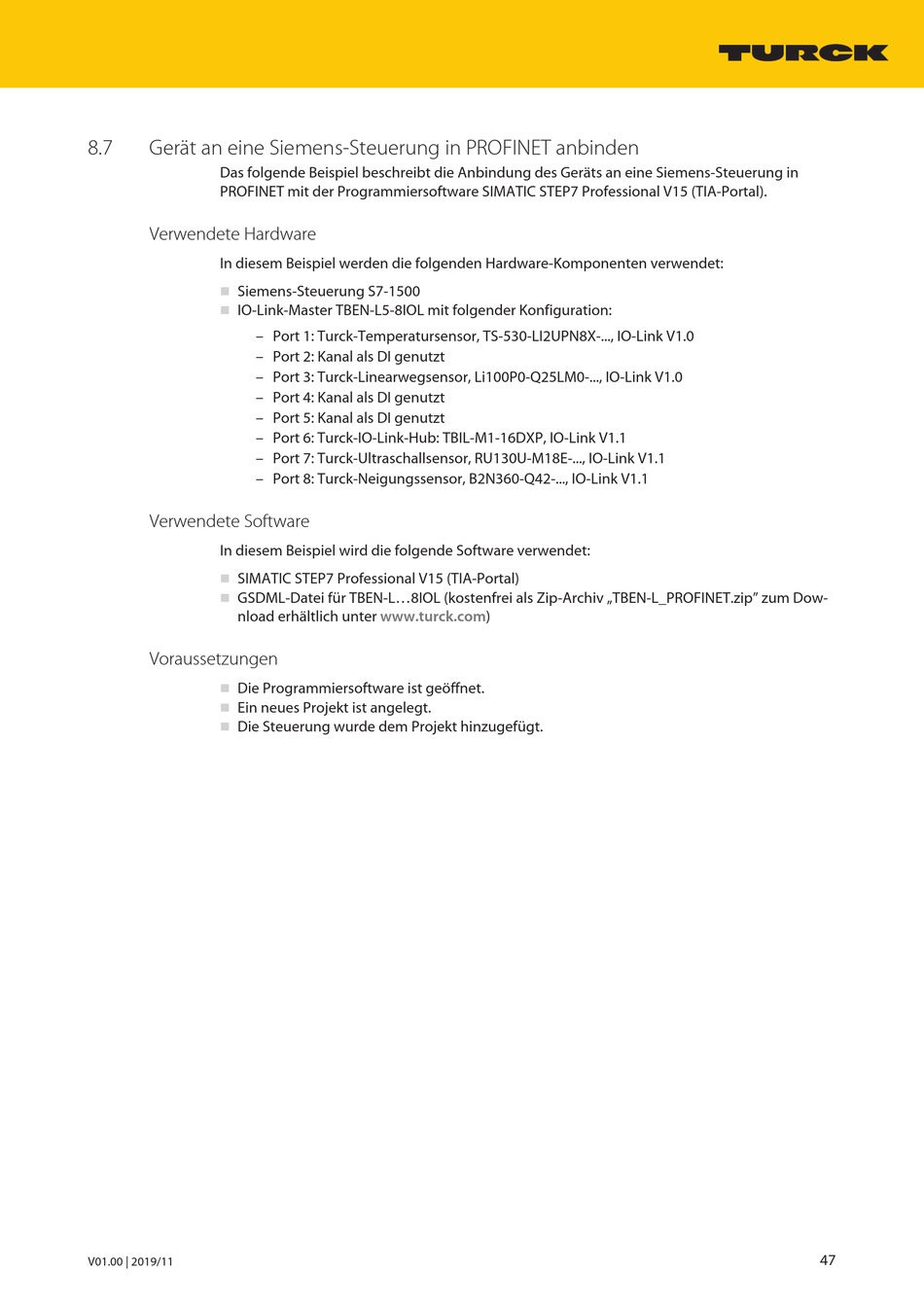

8.7 Gerät an eine Siemens-Steuerung in PROFINET anbinden
Das folgende Beispiel beschreibt die Anbindung des Geräts an eine Siemens-Steuerung in
PROFINET mit der Programmiersoftware SIMATIC STEP7 Professional V15 (TIA-Portal).
Verwendete Hardware
In diesem Beispiel werden die folgenden Hardware-Komponenten verwendet:
Siemens-Steuerung S7-1500
n
IO-Link-Master TBEN-L5-8IOL mit folgender Konfiguration:
n
– Port 1: Turck-Temperatursensor, TS-530-LI2UPN8X-..., IO-Link V1.0
– Port 2: Kanal als DI genutzt
– Port 3: Turck-Linearwegsensor, Li100P0-Q25LM0-..., IO-Link V1.0
– Port 4: Kanal als DI genutzt
– Port 5: Kanal als DI genutzt
– Port 6: Turck-IO-Link-Hub: TBIL-M1-16DXP, IO-Link V1.1
– Port 7: Turck-Ultraschallsensor, RU130U-M18E-..., IO-Link V1.1
– Port 8: Turck-Neigungssensor, B2N360-Q42-..., IO-Link V1.1
Verwendete Software
In diesem Beispiel wird die folgende Software verwendet:
SIMATIC STEP7 Professional V15 (TIA-Portal)
n
GSDML-Datei für TBEN-L...8IOL (kostenfrei als Zip-Archiv „TBEN-L_PROFINET.zip" zum Dow-
n
nload erhältlich unter www.turck.com)

Voraussetzungen

Die Programmiersoftware ist geöffnet.
n
n Ein neues Projekt ist angelegt.
Die Steuerung wurde dem Projekt hinzugefügt.
n
