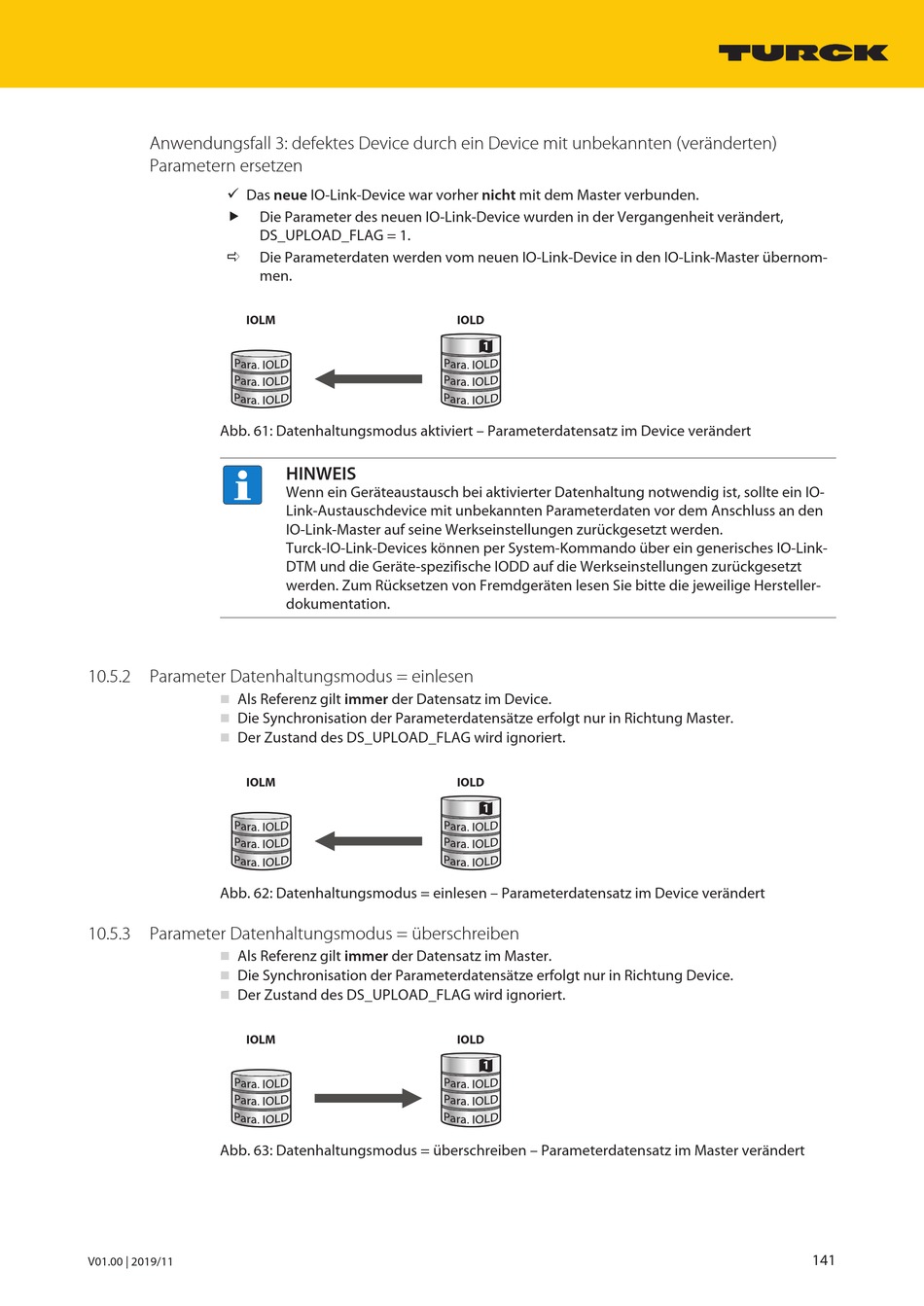

Anwendungsfall 3: defektes Device durch ein Device mit unbekannten (veränderten)
Parametern ersetzen
ü Das neue IO-Link-Device war vorher nicht mit dem Master verbunden.
„ Die Parameter des neuen IO-Link-Device wurden in der Vergangenheit verändert,
DS_UPLOAD_FLAG = 1.
a
Die Parameterdaten werden vom neuen IO-Link-Device in den IO-Link-Master übernom-
men.
IOLM
Abb. 61: Datenhaltungsmodus aktiviert – Parameterdatensatz im Device verändert

10.5.2 Parameter Datenhaltungsmodus = einlesen

Als Referenz gilt immer der Datensatz im Device.
n
Die Synchronisation der Parameterdatensätze erfolgt nur in Richtung Master.
n
n Der Zustand des DS_UPLOAD_FLAG wird ignoriert.
IOLM
Abb. 62: Datenhaltungsmodus = einlesen – Parameterdatensatz im Device verändert
10.5.3 Parameter Datenhaltungsmodus = überschreiben
Als Referenz gilt immer der Datensatz im Master.
n
Die Synchronisation der Parameterdatensätze erfolgt nur in Richtung Device.
n
Der Zustand des DS_UPLOAD_FLAG wird ignoriert.
n
IOLM
Abb. 63: Datenhaltungsmodus = überschreiben – Parameterdatensatz im Master verändert
V01.00 | 2019/11
IOLD
HINWEIS
Wenn ein Geräteaustausch bei aktivierter Datenhaltung notwendig ist, sollte ein IO-
Link-Austauschdevice mit unbekannten Parameterdaten vor dem Anschluss an den
IO-Link-Master auf seine Werkseinstellungen zurückgesetzt werden.
Turck-IO-Link-Devices können per System-Kommando über ein generisches IO-Link-
DTM und die Geräte-spezifische IODD auf die Werkseinstellungen zurückgesetzt
werden. Zum Rücksetzen von Fremdgeräten lesen Sie bitte die jeweilige Hersteller-
dokumentation.
