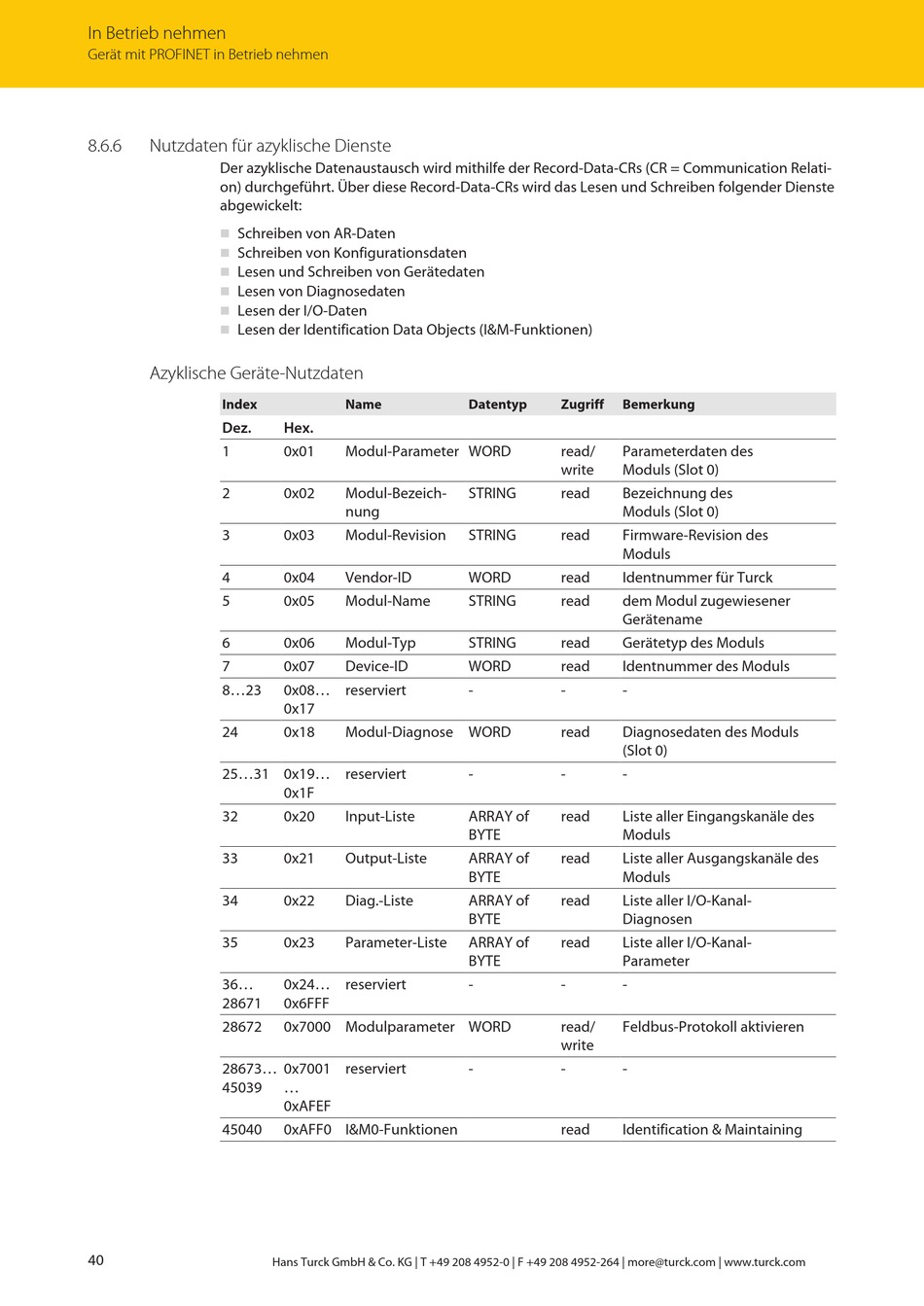

8.6.6 Nutzdaten für azyklische Dienste
Der azyklische Datenaustausch wird mithilfe der Record-Data-CRs (CR = Communication Relati-
on) durchgeführt. Über diese Record-Data-CRs wird das Lesen und Schreiben folgender Dienste
abgewickelt:
Schreiben von AR-Daten
n
Schreiben von Konfigurationsdaten
n
Lesen und Schreiben von Gerätedaten
n
Lesen von Diagnosedaten
n
Lesen der I/O-Daten
n
Lesen der Identification Data Objects (I&M-Funktionen)
n
Azyklische Geräte-Nutzdaten
Index
Dez.
1
2
3
4
5
6
7
8...23
24
25...31 0x19...
32
33
34
35
36...
28671
28672
28673...
45039
45040
40
Name
Hex.
0x01 Modul-Parameter WORD
0x02 Modul-Bezeich-
nung
0x03 Modul-Revision
0x04 Vendor-ID
0x05 Modul-Name
0x06 Modul-Typ
0x07 Device-ID
0x08... reserviert
0x17
0x18 Modul-Diagnose WORD
reserviert
0x1F
0x20 Input-Liste
0x21 Output-Liste
0x22 Diag.-Liste
0x23 Parameter-Liste
0x24... reserviert
0x6FFF
0x7000 Modulparameter WORD
0x7001 reserviert
...
0xAFEF
0xAFF0 I&M0-Funktionen
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
Datentyp Zugriff Bemerkung
read/ Parameterdaten des
write Moduls (Slot 0)
STRING read Bezeichnung des
Moduls (Slot 0)
STRING read Firmware-Revision des
Moduls
WORD read Identnummer für Turck
STRING read dem Modul zugewiesener
Gerätename
STRING read Gerätetyp des Moduls
WORD read Identnummer des Moduls
- - -
read Diagnosedaten des Moduls
(Slot 0)
- - -
ARRAY of read Liste aller Eingangskanäle des
BYTE Moduls
ARRAY of read Liste aller Ausgangskanäle des
BYTE Moduls
ARRAY of read Liste aller I/O-Kanal-
BYTE Diagnosen
ARRAY of read Liste aller I/O-Kanal-
BYTE Parameter
- - -
read/ Feldbus-Protokoll aktivieren
write
- - -
read Identification & Maintaining
