Schirmungskonzept der Feldbusebene

Im Auslieferungszustand befindet sich an den Steckverbindern für den Feldbusanschluss eine
Erdungsspange.
Bei der direkten Montage auf eine Montageplatte wird die Schirmung der Feldbusleitungen
über die Erdungsspange und die Metallschraube im unteren Montageloch direkt auf die Modu-
lerdung geführt.
Wenn keine direkte Erdung der Feldbusschirmung erwünscht ist, muss die Erdungsspange ent-
fernt werden. In diesem Fall ist die Feldbusschirmung über ein RC-Glied mit der Modulerdung
verbunden.
6.2.3 Gerät erden – I/O-Ebene und Feldbusebene
Die Erdung der Feldbusebene kann entweder direkt über die Erdungsspange (1) oder indirekt
über ein RC-Glied mit der Erdung der I/O-Ebene verbunden und abgeführt werden. Wenn die
Feldbuserdung über ein RC-Glied abgeführt werden soll, muss die Erdungsspange entfernt
werden.

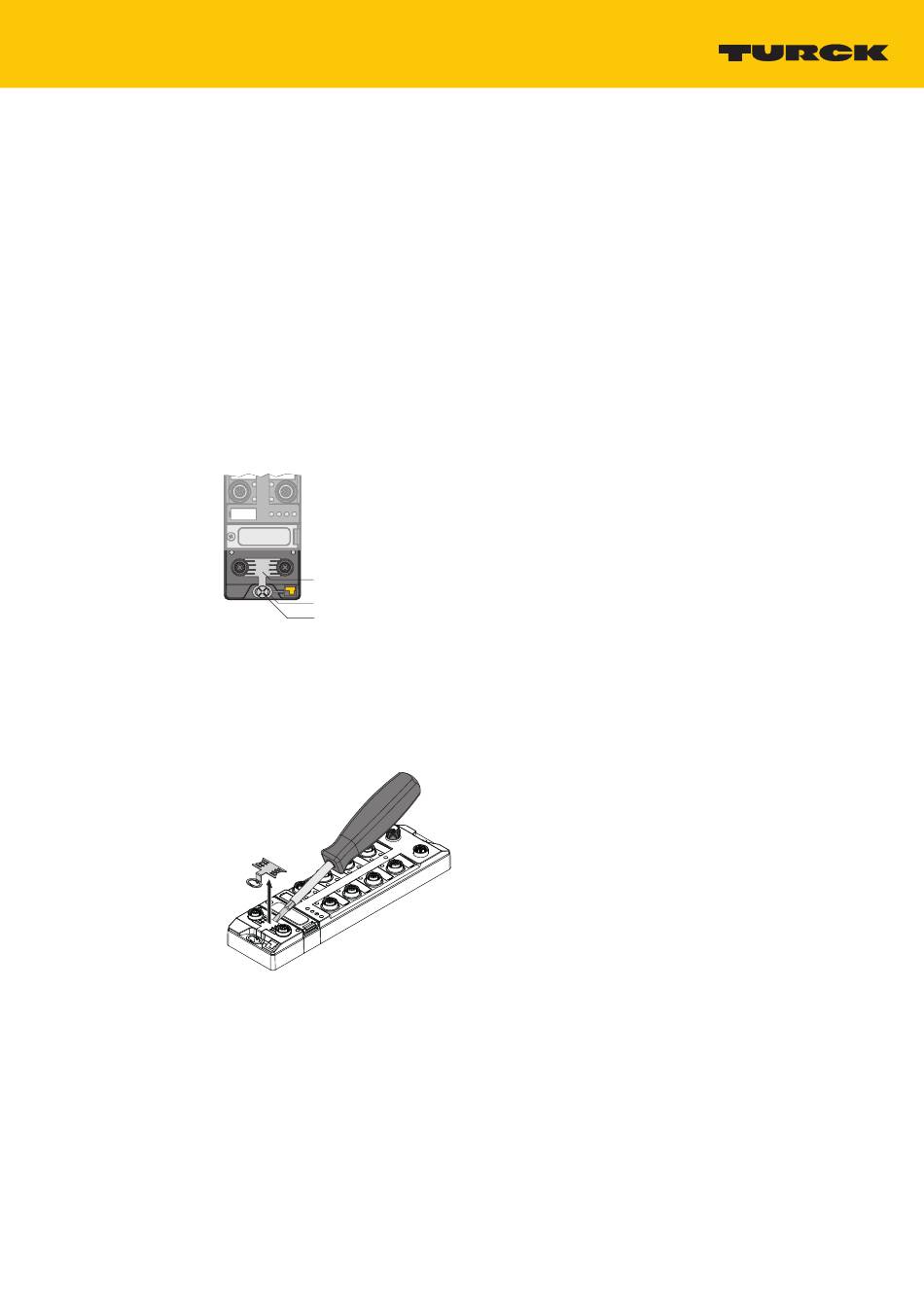

Abb. 9: Erdungsspange (1)

Erdungsspange entfernen: Direkte Erdung der Feldbusebene aufheben

„ Erdungsspange mit einem flachen Schlitz-Schraubendreher nach vorn schieben und ent-
fernen.
Abb. 10: Erdungsspange entfernen
