8.6.7

IO-Link-Funktionsbaustein IOL_CALL

Der IO-Link Funktionsbaustein IOL_CALL ist in der IO-Link-Spezifikation „IO-Link Integration
Part 1- Technical Specification for PROFIBUS and PROFINET" spezifiziert.
Je nach Steuerungshersteller kann der Funktionsbaustein von der Spezifikation abweichen
(z. B. in der Darstellung oder im Gebrauch der Variablen).

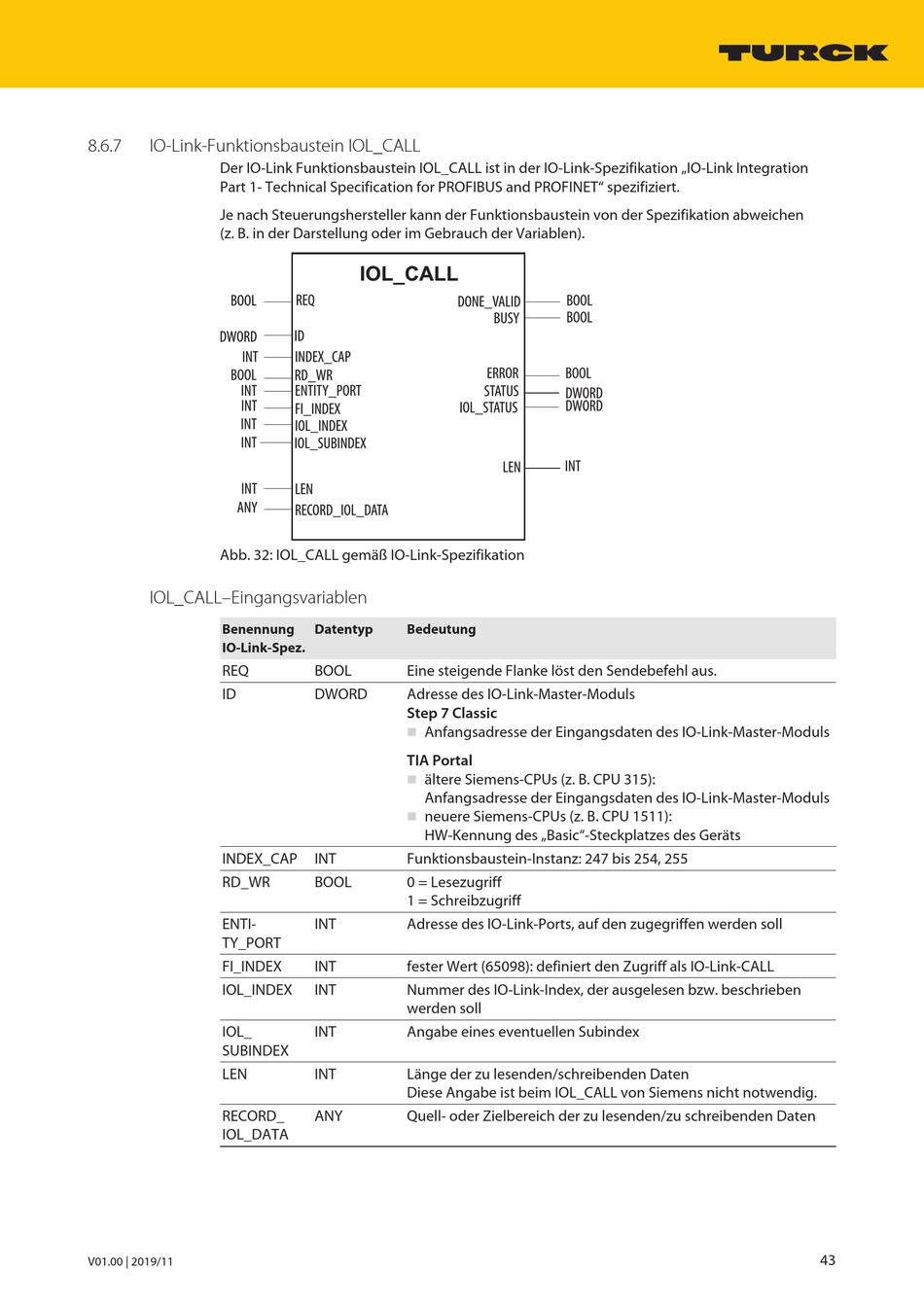

Abb. 32: IOL_CALL gemäß IO-Link-Spezifikation
IOL_CALL–Eingangsvariablen
Benennung
IO-Link-Spez.
REQ
ID
INDEX_CAP
RD_WR
ENTI-
TY_PORT
FI_INDEX
IOL_INDEX
IOL_
SUBINDEX
LEN
RECORD_
IOL_DATA
V01.00 | 2019/11
Datentyp Bedeutung
BOOL Eine steigende Flanke löst den Sendebefehl aus.
DWORD Adresse des IO-Link-Master-Moduls
Step 7 Classic
Anfangsadresse der Eingangsdaten des IO-Link-Master-Moduls
n
TIA Portal
n ältere Siemens-CPUs (z. B. CPU 315):
Anfangsadresse der Eingangsdaten des IO-Link-Master-Moduls
neuere Siemens-CPUs (z. B. CPU 1511):
n
HW-Kennung des „Basic"-Steckplatzes des Geräts
INT Funktionsbaustein-Instanz: 247 bis 254, 255
BOOL 0 = Lesezugriff
1 = Schreibzugriff
INT Adresse des IO-Link-Ports, auf den zugegriffen werden soll
INT fester Wert (65098): definiert den Zugriff als IO-Link-CALL
INT Nummer des IO-Link-Index, der ausgelesen bzw. beschrieben
werden soll
INT Angabe eines eventuellen Subindex
INT Länge der zu lesenden/schreibenden Daten
Diese Angabe ist beim IOL_CALL von Siemens nicht notwendig.
ANY Quell- oder Zielbereich der zu lesenden/zu schreibenden Daten
