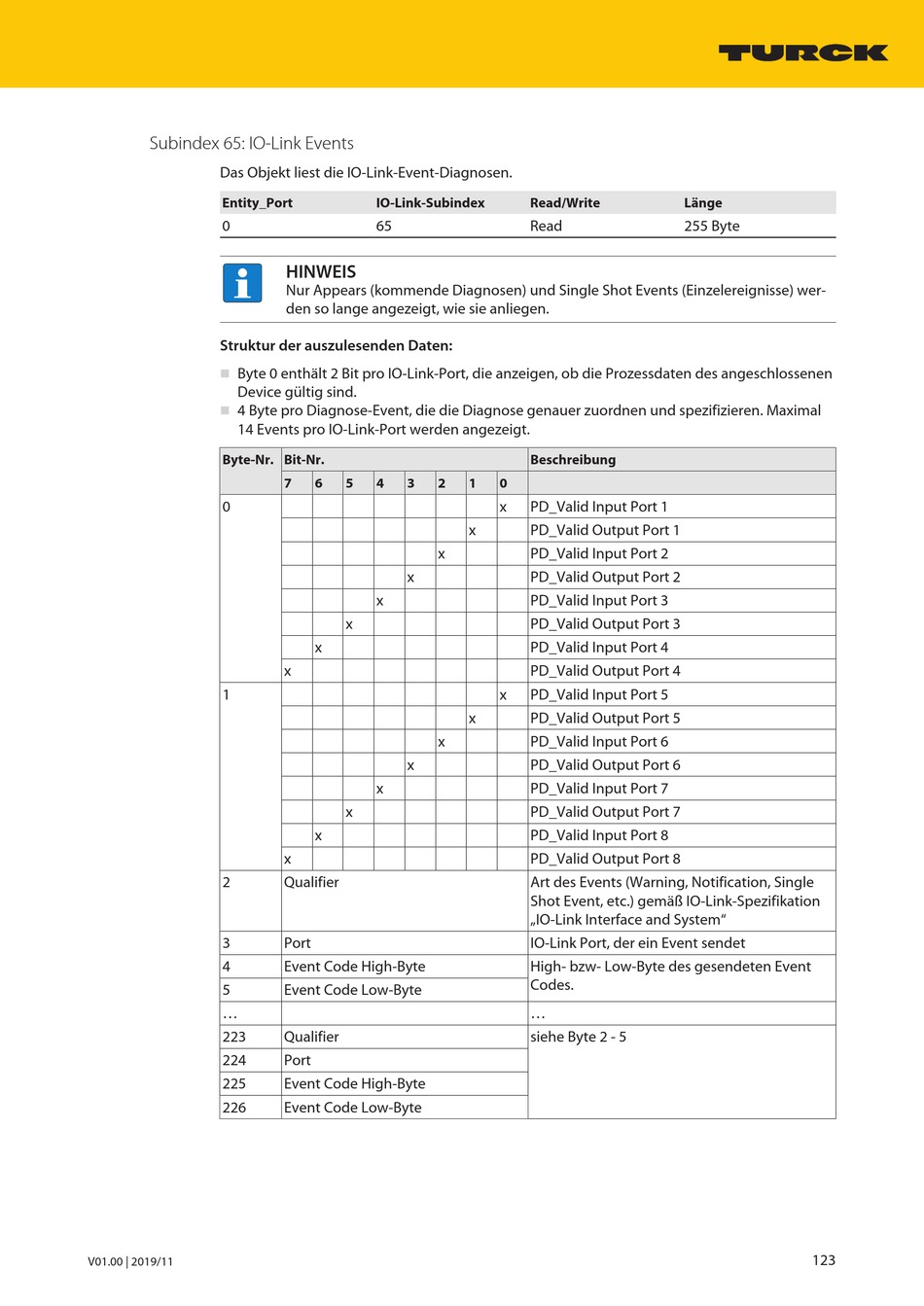

Subindex 65: IO-Link Events
Das Objekt liest die IO-Link-Event-Diagnosen.
Entity_Port
0
Struktur der auszulesenden Daten:
Byte 0 enthält 2 Bit pro IO-Link-Port, die anzeigen, ob die Prozessdaten des angeschlossenen
n
Device gültig sind.
4 Byte pro Diagnose-Event, die die Diagnose genauer zuordnen und spezifizieren. Maximal
n
14 Events pro IO-Link-Port werden angezeigt.
Byte-Nr. Bit-Nr.
0
1
2
3
4
5
...
223
224
225
226
V01.00 | 2019/11
IO-Link-Subindex
65
HINWEIS
Nur Appears (kommende Diagnosen) und Single Shot Events (Einzelereignisse) wer-
den so lange angezeigt, wie sie anliegen.
7 6 5 4 3 2
x
x
x
x
x
x
x
x
x
x
x
x
Qualifier
Port
Event Code High-Byte
Event Code Low-Byte
Qualifier
Port
Event Code High-Byte
Event Code Low-Byte
Read/Write
Read
Beschreibung
1 0
x PD_Valid Input Port 1
x PD_Valid Output Port 1
PD_Valid Input Port 2
PD_Valid Output Port 2
PD_Valid Input Port 3
PD_Valid Output Port 3
PD_Valid Input Port 4
PD_Valid Output Port 4
x PD_Valid Input Port 5
x PD_Valid Output Port 5
PD_Valid Input Port 6
PD_Valid Output Port 6
PD_Valid Input Port 7
PD_Valid Output Port 7
PD_Valid Input Port 8
PD_Valid Output Port 8
Art des Events (Warning, Notification, Single
Shot Event, etc.) gemäß IO-Link-Spezifikation
„IO-Link Interface and System"
IO-Link Port, der ein Event sendet
High- bzw- Low-Byte des gesendeten Event
Codes.
...
siehe Byte 2 - 5
