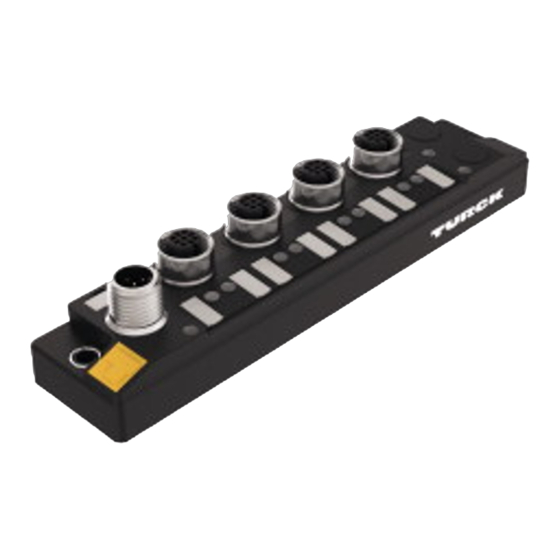

- Seite 1 Your Global Automation Partner TBIL-S4-8DXP IO-Link-I/O-Hub IO-Link-Parameterhandbuch – IO-Link-Version 1.1...
- Seite 2 Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Über dieses Handbuch ........................ 5 Zielgruppen........................ 5 Symbolerläuterung...................... 5 Weitere Unterlagen...................... 5 Feedback zu dieser Anleitung .................. 5 Hinweise zum Produkt........................ 6 Produktidentifizierung.................... 6 Hersteller und Service .................... 6 Softwaregestützte IO-Link-Parametrierung.................. 7 IO-Link-Parameter .......................... 8 Allgemeine Parameter.................... 8 Prozess-Eingangsdaten.................... 9 Prozess-Ausgangsdaten.................... 10 Standard-Parameter ..................... 11 Parameter ........................ 13... - Seite 4 Inhaltsverzeichnis Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com...
-
Seite 5: Über Dieses Handbuch
Feedback zu dieser Anleitung Wir sind bestrebt, diese Anleitung ständig so informativ und übersichtlich wie möglich zu ge- stalten. Haben Sie Anregungen für eine bessere Gestaltung oder fehlen Ihnen Angaben in der Anleitung, schicken Sie Ihre Vorschläge an techdoc@turck.com. V01.0031 | 2019/11... -
Seite 6: Hinweise Zum Produkt
Nummern zu erreichen: Vertrieb: +49 208 4952-380 Technik: +49 208 4952-390 Außerhalb Deutschlands wenden Sie sich bitte an Ihre Turck-Landesvertretung. Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com... -
Seite 7: Softwaregestützte Io-Link-Parametrierung
IO-Link-Konfiguration in PROFINET Über SIDI (Simple IO-Link Device Integration) können IO-Link-Devices in PROFINET-Anwendun- gen direkt in der Programmierumgebung (z. B. TIA-Portal) konfiguriert werden. Die Turck-IO- Link-Devices sind in der GSDML-Datei der IO-Link-Master der Baureihen TBEN, TBPN und FEN20 integriert und lassen sich in der Programmierumgebung wie Submodule eines modularen I/O- Systems einstellen. -
Seite 8: Io-Link-Parameter
False M-Sequence Capability PREOPERATE = TYPE_1_V mit 8 Byte Daten auf Anforderung ISDU unterstützt Block Parameter True Data Storage True Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com... -
Seite 9: Prozess-Eingangsdaten
Prozess-Eingangsdaten Name Byte.Bit-Position Bitlänge Subindex-Zugriff Data Type Wert Beschreibung unterstützt Eingang 7 False Boolean false/true Eingang 6 False Boolean false/true Eingang 5 False Boolean false/true Eingang 4 False Boolean false/true Eingang 3 False Boolean false/true Eingang 2 False Boolean false/true Eingang 1 False Boolean false/true Eingang 0 False Boolean false/true Summendiagnose 1.7... -
Seite 10: Prozess-Ausgangsdaten
Ausgang 4 False Boolean false/true Ausgang 3 False Boolean false/true Ausgang 2 False Boolean false/true Ausgang 1 False Boolean false/true Ausgang 0 False Boolean false/true Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com... -
Seite 11: Standard-Parameter
Standard-Parameter Name Index Index Sub- Sub- Subindex- Zugriff Byte. Bit- Data Type Wert Default Beschreibung (dez.) (hex.) index index Zugriff Bit- länge (dez.) (hex.) unter- Posi- stützt tion Minimale True read UInteger Zykluszeit IO-Link True read UInteger Versions-ID Hersteller-ID 1 0 True read UInteger... - Seite 12 Array Gerätestatus Prozessdaten 0x28 0 True read Process- Eingang DataIn Union Prozessdaten 0x29 0 True read Process- Ausgang Data OutUnion Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com...
-
Seite 13: Parameter
Parameter Name Index Index Sub- Sub- Subindex- Zugriff Byte. Bit- Data Type Wert Default Beschreibung (dez.) (hex.) index index Zugriff Bit- länge (dez.) (hex.) unter- Posi- stützt tion Funktions- 0x19 0 True read/ String NaN... kennzeich- write nung Ortskenn- 0x1A 0 True read/ String... - Seite 14 Setzt den je- aktivieren write true weiligen Kanal als Ausgang oder Eingang: 0: Eingang 1: Ausgang false nein true Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com...
- Seite 15 Name Index Index Sub- Sub- Subindex- Zugriff Byte. Bit- Data Type Wert Default Beschreibung (dez.) (hex.) index index Zugriff Bit- länge (dez.) (hex.) unter- Posi- stützt tion Ausgang 0x42 4 False read/ Boolean false/ true Setzt den je- aktivieren write true weiligen Kanal als Ausgang...
- Seite 16 10…2550 ms (Zeit Basis: 10 ms) Default- einstellung: 0 = Impulsver- längerung deaktiviert (Standard-Im- puls = 2,5 ms) deaktiviert Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com...
- Seite 17 Name Index Index Sub- Sub- Subindex- Zugriff Byte. Bit- Data Type Wert Default Beschreibung (dez.) (hex.) index index Zugriff Bit- länge (dez.) (hex.) unter- Posi- stützt tion Impuls- 0x43 4 True read/ UInteger 0...255 0 Impulsverlän- verlängerung write gerung des Eingang Eingangs- signals von...
- Seite 18 Ausgänge Überstrom nach Überstrom: 0: Automati- sche Wieder- herstellung des Ausgangs- zustandes 1: Ausgang manuell zurücksetzen false nein true Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com...
- Seite 19 Name Index Index Sub- Sub- Subindex- Zugriff Byte. Bit- Data Type Wert Default Beschreibung (dez.) (hex.) index index Zugriff Bit- länge (dez.) (hex.) unter- Posi- stützt tion Manueller 0x44 2 False read/ Boolean false/ false Definiert das Reset des Aus- write true Verhalten der...
- Seite 20 Ausgänge Überstrom nach Überstrom: 0: Automati- sche Wieder- herstellung des Ausgangs- zustandes 1: Ausgang manuell zurücksetzen false nein true Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com...
- Seite 21 Name Index Index Sub- Sub- Subindex- Zugriff Byte. Bit- Data Type Wert Default Beschreibung (dez.) (hex.) index index Zugriff Bit- länge (dez.) (hex.) unter- Posi- stützt tion Manueller 0x44 8 False read/ Boolean false/ false Definiert das Reset des Aus- write true Verhalten der...
- Seite 22 00: Setzt den Ausgang auf 0 01: Setzt den Ausgang auf 1 10: Ausgang hält den Mo- mentanwert 11: Reserviert Momentan- wert Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com...
- Seite 23 Name Index Index Sub- Sub- Subindex- Zugriff Byte. Bit- Data Type Wert Default Beschreibung (dez.) (hex.) index index Zugriff Bit- länge (dez.) (hex.) unter- Posi- stützt tion Ausgang im 0x45 4 False read/ UInteger 0...2 Definiert das Fehlerfall write Ausgangsver- halten bei Unterbre- chung der IO-...
- Seite 24 00: Setzt den Ausgang auf 0 01: Setzt den Ausgang auf 1 10: Ausgang hält den Mo- mentanwert 11: Reserviert Momentan- wert Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com...
- Seite 25 Name Index Index Sub- Sub- Subindex- Zugriff Byte. Bit- Data Type Wert Default Beschreibung (dez.) (hex.) index index Zugriff Bit- länge (dez.) (hex.) unter- Posi- stützt tion Ausgang im 0x45 8 False read/ UInteger 0...2 Definiert das Fehlerfall write Ausgangsver- halten bei Unterbre- chung der IO-...
- Seite 26 Zeigt einen Vaux true Überstrom der Steckplatz 2 Sensorversor- gung oder einen Fehler Spannungs- versorgung (außerhalb der Grenzwer- te) an. Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com...
- Seite 27 Name Index Index Sub- Sub- Subindex- Zugriff Byte. Bit- Data Type Wert Default Beschreibung (dez.) (hex.) index index Zugriff Bit- länge (dez.) (hex.) unter- Posi- stützt tion Überstrom 0x50 6 False read Boolean false/ Zeigt einen Vaux true Überstrom der Steckplatz 1 Sensorversor- gung oder...
- Seite 28 Ausgang an. Überstrom 0x51 8 False read Boolean false/ Zeigt einen Ausgang 0 true Überstrom am entsprechen- den digitalen Ausgang an. Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com...
- Seite 29 Over 30 subsidiaries and over 60 representations worldwide! 100014035 | 2019/11 100014035 www.turck.com...
