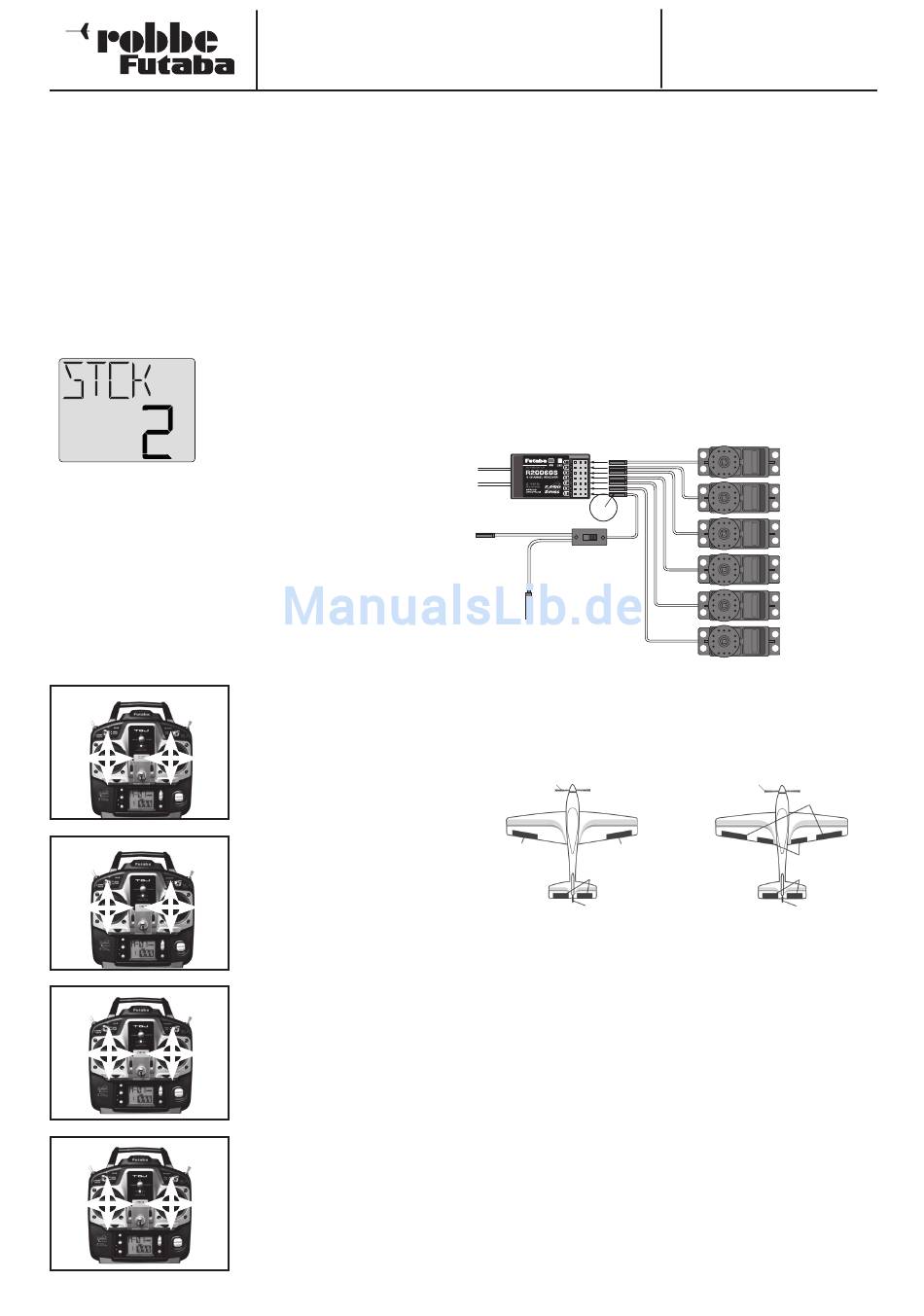

6.4 SteuerKnüppeLModuS (StcK)
Neben der mechanischen Umstellung der Drosselraste verfügt
der Sender über eine Funktionszuordnung der Steuerknüppel.
Die Software des Senders hat neben dem voreingestellten
'Mode 2' noch drei weitere Steuerknüppelmodi.
Damit können Sie das System optimal an Ihre Steuer-
gewohnheiten anpassen. Da die Zuordnung der Steuer-
funktionen an den entsprechenden Servo-Ausgängen des
Empfängers immer gleich bleibt, muss lediglich festgelegt
werden, mit welcher Steuerknüppel-Anordnung der Pilot sein
Modell betreibt.
Zur
knüppelmodus die beiden Tasten
„Mode" und 'END' während des
Ein schaltens des Senders gleich-
zeitig gedrückt halten. Danach die
„Select" Taste kurz einmal drück-
en.
Im Display wird dann der aktuelle
Steuer knüppelmodus an gezeigt.
Durch eine Betätigung der „dateneIngabe"-Taste nach
oben oder unten kann man einen anderen Stick-Mode wählen.
Beim Ausschalten des Senders wird der neu eingestellte Stick-
Mode gespeichert. Beim Wiedereinschalten ist der neue Stick-
Mode dann aktiv.
Die Software des T6J-Senders stellt vier verschiedene
Steuerknüppelanordnungen (Stick-Mode) zur Verfügung.
(Mode 1-4)
H
G
S Q
G
H
S Q
H
G
Q
S
G H
Q
S
T6J 2,4 GHz
Umstellung des Steuer-
MODE 1:
Querruder rechts
Höhenruder links
Gas/Motordrossel rechts
Seitenruder links
MODE 2:
Querruder rechts
Höhenruder rechts
Gas/Motordrossel links
Seitenruder links
MODE 3:
Querruder links
Höhenruder links
Gas/Motordrossel rechts
Seitenruder rechts
MODE 4:
Querruder links
Höhenruder rechts
Gas/Motordrossel links
Seitenruder rechts
Der Servoanschluss am Empfänger ist in allen Fällen gleich,
durch die Stick-Mode Umstellung werden nur die Steuergeber
am Sender getauscht.
7.

anSchLuSS der SerVoS

Die Anschlussreihenfolge der Servos am Empfänger ist vorge-
geben, da die senderseitigen Mischfunktionen fest auf diese
Ausgänge programmiert sind.
Je nachdem ob das Flugmodell- (Acro) oder Heli-Menü akti-
viert ist, variieren die Servoausgänge am Empfänger.
Das folgende Diagramm zeigt die Anschlussbelegungen für ein
'Flugmodell" (Acro). Am Anschluss 'B' des Empfängers oder
an einen freien Kanalausgang wird der Empfänger-Akku ange-
schlossen. Achten Sie dabei auf die richtige Polarität.
Empfänger
B
zum Akku
Schalter
Lade-
buchse
Je nach ausgewähltem Flugmodelltyp variiert auch innerhalb
des Flugmodellmenüs die Servanschlussbelegung am Empfän-
gerausgang.
Kan. 3
Kan. 6
Kan. 1
Kan. 2
Kan. 4
Kanalbelegung Flugmodell
im Flaperon-Modus
9
S-FHSS
Querruder
(Kan. 1)
Höhenruder
(Kan. 2)
Drosselfunktion
(Kan. 3)
Seitenruder
(Kan. 4)
Einziehfahrwerk
(Kan. 5)
Landeklappen
(Kan. 6)
Kan. 3
Kan. 1
Kan. 6
Kan. 2
Kan. 4
Kanalbelegung Flugmodell
mit Querruder- und
Landeklappen
