Steuerungsfunktionen
7.8 Synchronisierungsfunktion

Zusammenwirken mit Steuerung und externer Ansteuerung

7.8.10
Mit der Steuerung
Die Steuerung und die Synchronisierungsfunktion befinden sich immer in einer Funktionsgruppe Leistungs-
schalter. Die Steuerung und damit auch die Synchronisierungsfunktion arbeiten immer mit dem Leistungs-
schalter (LS), der mit der Funktionsgruppe Leistungsschalter verknüpft ist.
Sobald sich die Synchronisierungsfunktion in der Funktionsgruppe Leistungsschalter befindet, gilt der Leis-
tungsschalter als synchronisierungspflichtig. Wenn alle Sync-Stufen ausgeschaltet sind, kann der LS über die
Steuerung nicht eingeschaltet werden, da keine Freigabe zur Einschaltung erzeugt werden kann. Mit dem
Löschen der Synchronisierungsfunktion gilt der LS nicht mehr als synchronisierungspflichtig. Über die Steue-
rung kann dann unsynchronisiert eingeschaltet werden.
Wenn über die Steuerung synchronisiert eingeschaltet werden soll, so erzeugt die Steuerung automatisch ein
internes Signal, das die Synchronisierungsfunktion startet. Der Funktionsablauf ist im Kapitel
ablauf beschrieben. Mit dem Erfüllen aller Einschaltbedingungen gibt die Synchronisierungsfunktion ein Frei-
gabesignal an die Steuerung, die daraufhin den LS einschaltet und anschließend die Synchronisierungsfunk-
tion stoppt.

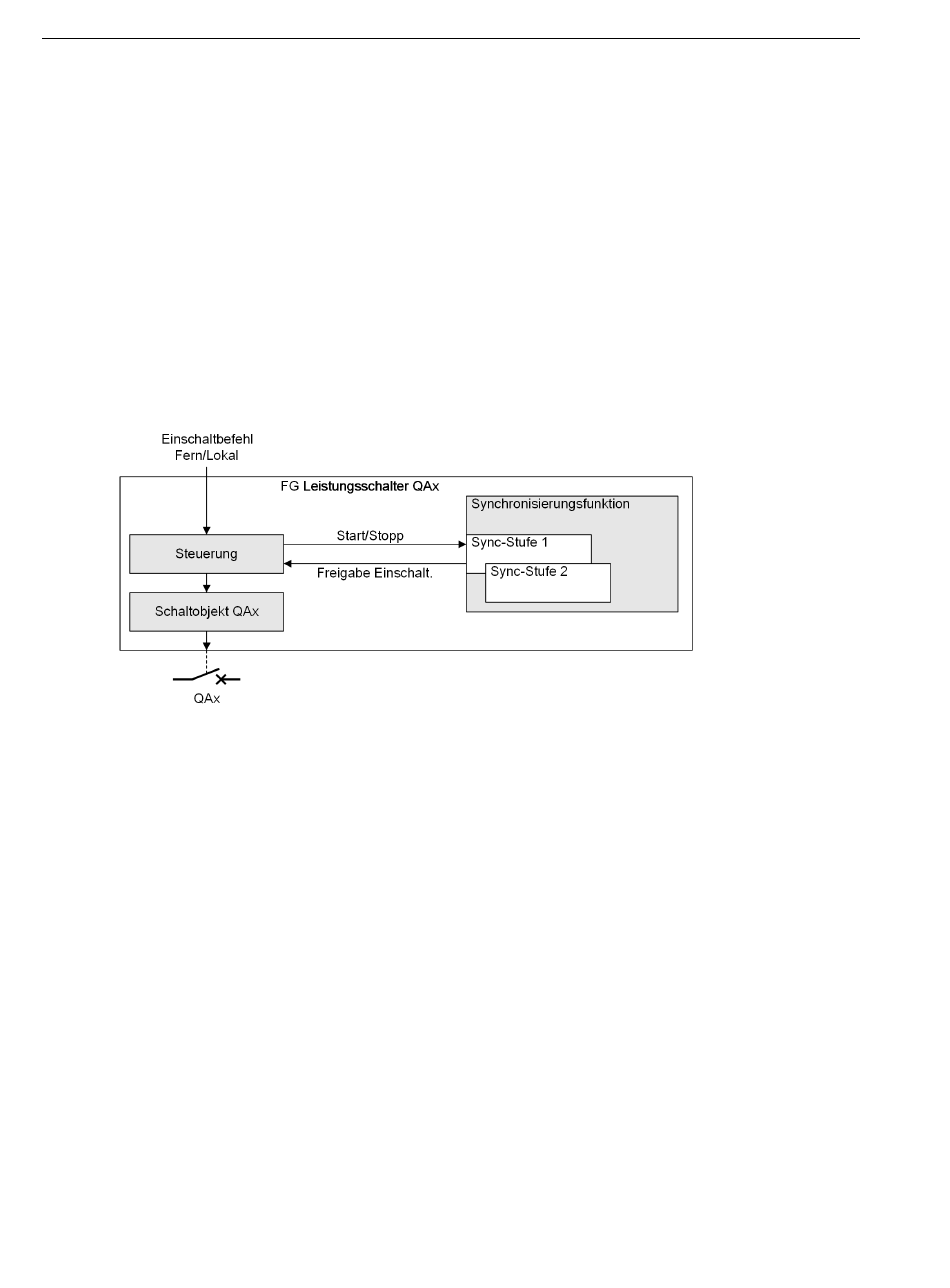

[lo_synaw1-01, 3, de_DE]
Bild 7-132
Mit externer Ansteuerung
Sie haben auch die Möglichkeit, die Synchronisierungsfunktion von Extern, über binäre Eingangssignale zu
steuern. Dies kann wie folgt passieren:
•
Flankengesteuert
•
Über die Signale >Start Syn.-Prozess und >Stop Syn.-Prozess
•
Zustandsgesteuert über das Signal >Start/Stop Syn.-Proz (siehe auch Kapitel
lauf).
Nach dem Start erfolgt der Funktionsablauf (siehe
dann wird das Ausgangssignal Freigabe Einschaltung abgesetzt. Das Schaltobjekt QAx der Funktions-
gruppe Leistungsschalter wird nicht betätigt. Um den LS einzuschalten, muss das Ausgangssignal Freigabe
Einschaltung explizit auf den Binärausgang rangiert werden.
602
Zusammenwirken der Steuerung mit der Synchronisierungsfunktion
7.8.6 Funktionsablauf). Wenn die Bedingungen erfüllt sind,
SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch
C53000-G5000-C090-1, Ausgabe 08.2022
