14
ZUBEHÖR
Montage
14.3

Umlenkspiegel

Funktion und Anwen‐
dung
58 B E T R I E B S A N L E I T U N G | deTec4 Core

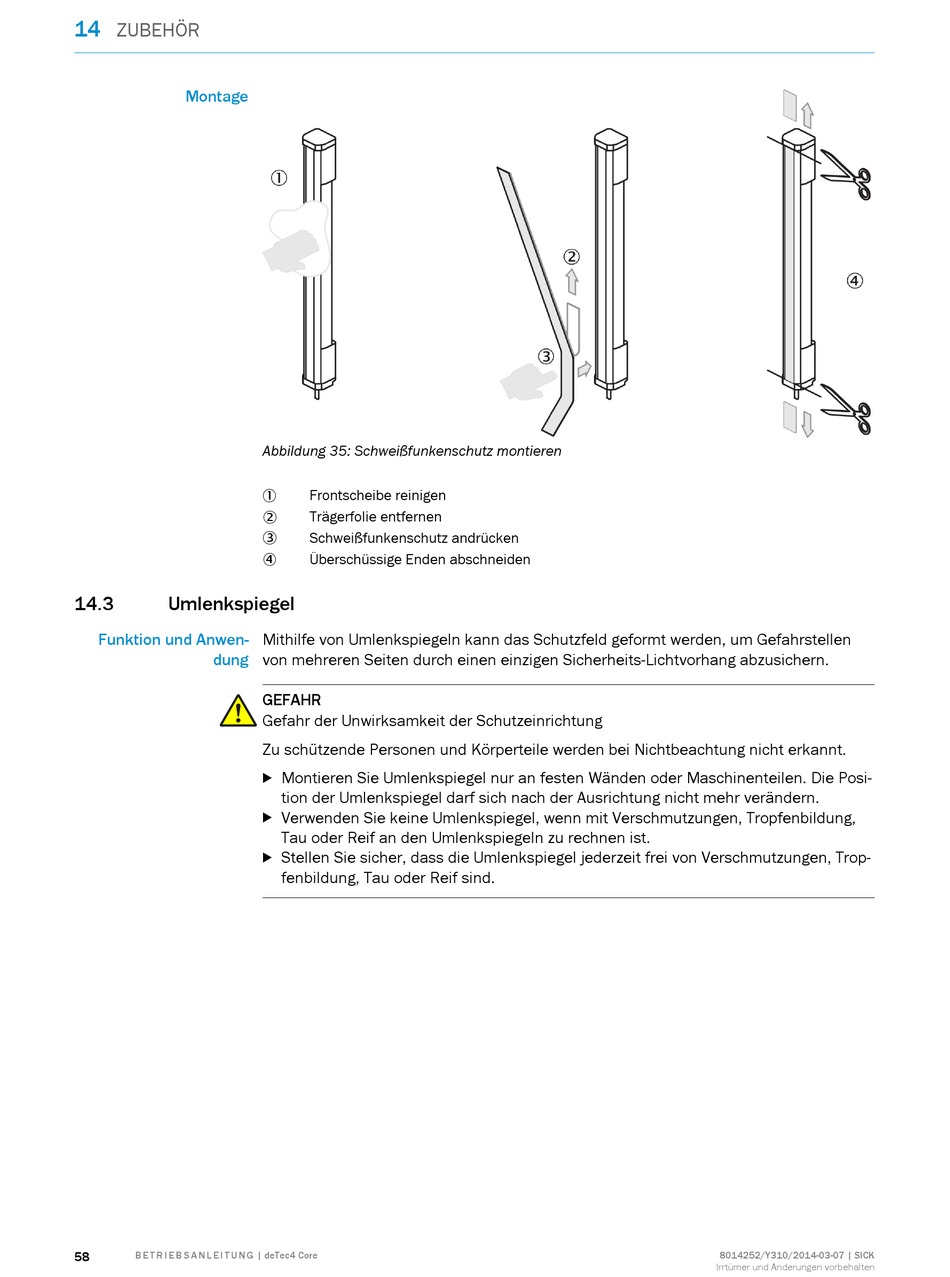

Abbildung 35: Schweißfunkenschutz montieren
Frontscheibe reinigen
1
Trägerfolie entfernen
2
Schweißfunkenschutz andrücken
3
Überschüssige Enden abschneiden
4
Mithilfe von Umlenkspiegeln kann das Schutzfeld geformt werden, um Gefahrstellen
von mehreren Seiten durch einen einzigen Sicherheits-Lichtvorhang abzusichern.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung nicht erkannt.
b Montieren Sie Umlenkspiegel nur an festen Wänden oder Maschinenteilen. Die Posi‐
tion der Umlenkspiegel darf sich nach der Ausrichtung nicht mehr verändern.
b Verwenden Sie keine Umlenkspiegel, wenn mit Verschmutzungen, Tropfenbildung,
Tau oder Reif an den Umlenkspiegeln zu rechnen ist.
b Stellen Sie sicher, dass die Umlenkspiegel jederzeit frei von Verschmutzungen, Trop‐
fenbildung, Tau oder Reif sind.
