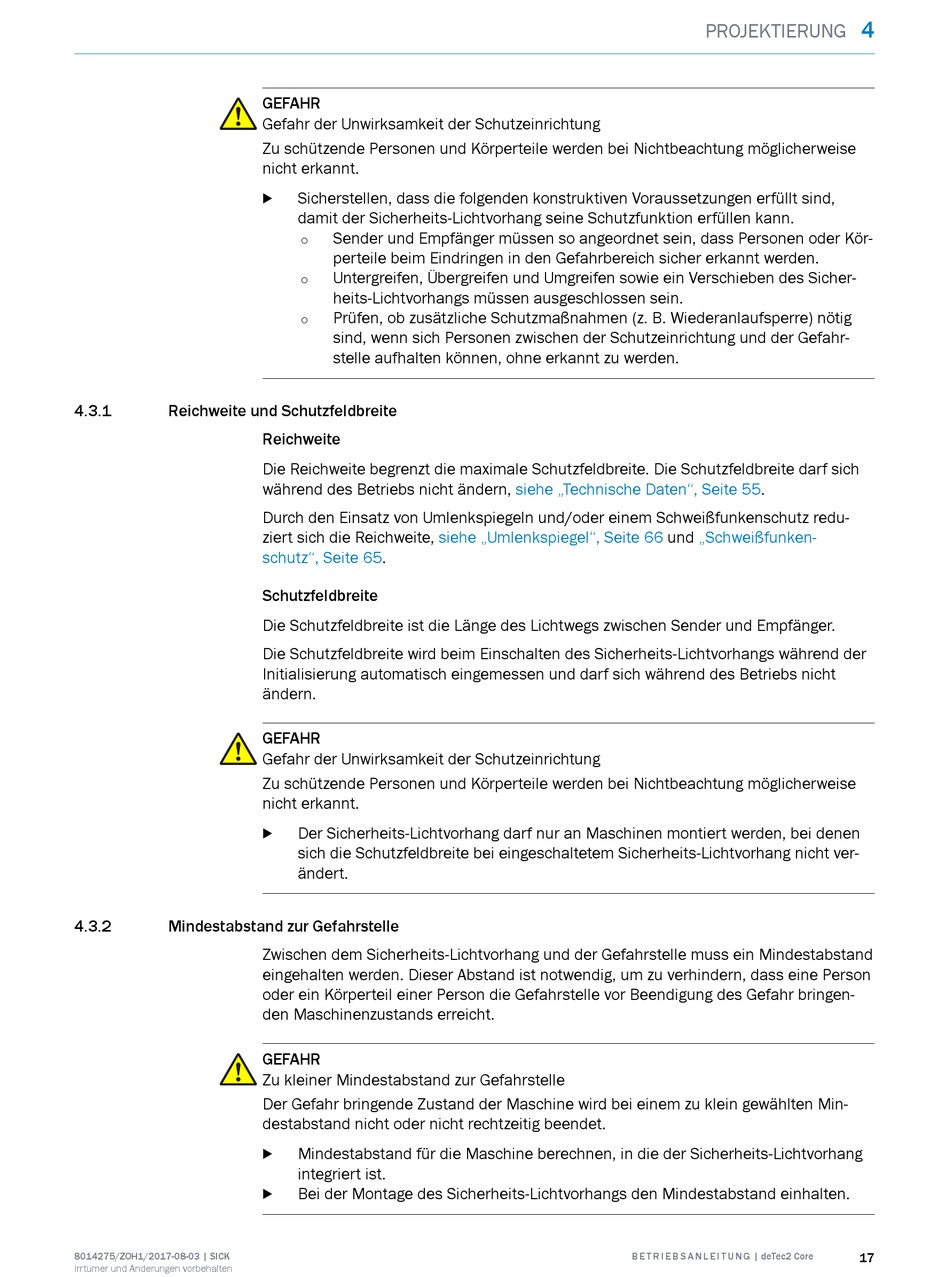

4.3.1

Reichweite und Schutzfeldbreite

4.3.2

Mindestabstand zur Gefahrstelle

8014275/ZOH1/2017-08-03 | SICK
Irrtümer und Änderungen vorbehalten
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Sicherstellen, dass die folgenden konstruktiven Voraussetzungen erfüllt sind,
b
damit der Sicherheits-Lichtvorhang seine Schutzfunktion erfüllen kann.
Sender und Empfänger müssen so angeordnet sein, dass Personen oder Kör‐
°
perteile beim Eindringen in den Gefahrbereich sicher erkannt werden.
Untergreifen, Übergreifen und Umgreifen sowie ein Verschieben des Sicher‐
°
heits-Lichtvorhangs müssen ausgeschlossen sein.
Prüfen, ob zusätzliche Schutzmaßnahmen (z. B. Wiederanlaufsperre) nötig
°
sind, wenn sich Personen zwischen der Schutzeinrichtung und der Gefahr‐
stelle aufhalten können, ohne erkannt zu werden.
Reichweite
Die Reichweite begrenzt die maximale Schutzfeldbreite. Die Schutzfeldbreite darf sich
während des Betriebs nicht ändern,
Durch den Einsatz von Umlenkspiegeln und/oder einem Schweißfunkenschutz redu‐
ziert sich die Reichweite, siehe „Umlenkspiegel", Seite 66
schutz", Seite 65.
Schutzfeldbreite
Die Schutzfeldbreite ist die Länge des Lichtwegs zwischen Sender und Empfänger.
Die Schutzfeldbreite wird beim Einschalten des Sicherheits-Lichtvorhangs während der
Initialisierung automatisch eingemessen und darf sich während des Betriebs nicht
ändern.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Der Sicherheits-Lichtvorhang darf nur an Maschinen montiert werden, bei denen
b
sich die Schutzfeldbreite bei eingeschaltetem Sicherheits-Lichtvorhang nicht ver‐
ändert.
Zwischen dem Sicherheits-Lichtvorhang und der Gefahrstelle muss ein Mindestabstand
eingehalten werden. Dieser Abstand ist notwendig, um zu verhindern, dass eine Person
oder ein Körperteil einer Person die Gefahrstelle vor Beendigung des Gefahr bringen‐
den Maschinenzustands erreicht.
GEFAHR
Zu kleiner Mindestabstand zur Gefahrstelle
Der Gefahr bringende Zustand der Maschine wird bei einem zu klein gewählten Min‐
destabstand nicht oder nicht rechtzeitig beendet.
Mindestabstand für die Maschine berechnen, in die der Sicherheits-Lichtvorhang
b
integriert ist.
Bei der Montage des Sicherheits-Lichtvorhangs den Mindestabstand einhalten.
b
siehe „Technische Daten", Seite
und
