28: AS-I
NTERFACE
AS-Interface-Operanden
Dieser Abschnitt beschreibt die in der CPU zugewiesenen AS-Interface-Operanden, die zur Steuerung und
Überwachung des AS-Interface Mastermoduls dienen, sowie die ASI-Befehle, die für die Aktualisierung der
AS-Interface-Operanden im CPU-Modul sowie zur Steuerung des AS-Interface Mastermoduls verwendet
werden.

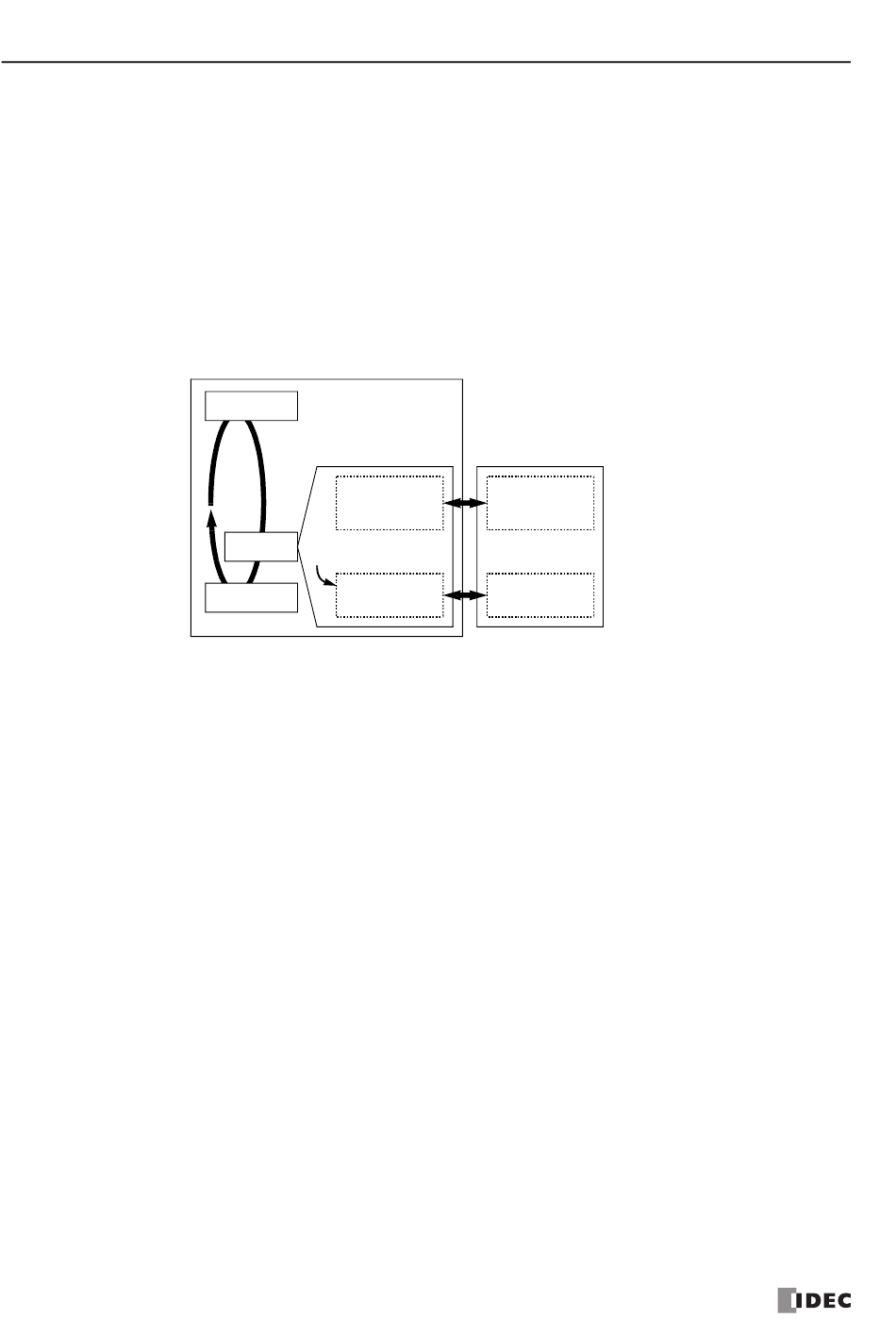

Verarbeitungszeit
AS-Interface Merker zwecks Informationen über die digitalen E/As und den Status sowie die Datenregister für
LAS, LDS und LPF in jedem Zyklus aktualisiert. Die Datenregister für die analogen E/A-Operanden werden
ebenfalls in jedem Zyklus aktualisiert, allerdings nur dann, wenn analoge E/As am AS-Interface-Bus hängen.
Andere AS-Interface-Datenregister werden aktualisiert, wenn ein ASI-Befehl im CPU-Modul ausgeführt wird.
Nähere Informationen über die Verarbeitungszeit von ASI-Befehlen finden Sie auf Seite 28-30.
28-18
M
-K
ASTER
OMMUNIKATION
MicroSmart CPU
Kontaktplan
verarbeitung
AS-Interface-Operanden
Konstant
Aktualisierte Operanden
M1300-M1997
D1700-D1775
AS-Interface
ASI-Befehl
verarbeitung
D1941-D1945
ASI-Befehl
Andere
Aktualisierte Operanden
Verarbeitung
D1776-D1940
M
S
FC4A B
ICRO
MART
AS-Interface-Objekte
IDI, ODI
Statusinformationen
Analoges E/A-
LAS, LDS, LPF
LPS, CDI, PCD
PI, PP
Slave 0 ID1
FC9Y-B1146
ENUTZERHANDBUCH
