5: S
ONDERFUNKTIONEN
Stopp-Eingang und Rücksetz-Eingang
Wie auf Seite 4-5 beschrieben, kann die MicroSmart mit einem Stopp- oder Rücksetzeingang gestartet und
gestoppt werden. Dieser Eingang kann im Menü Funktionsbereicheinstellungen festgelegt werden. Wenn der
festgelegte Stopp- oder Rücksetzeingang eingeschaltet wird, stoppt die MicroSmart . Nähere Informationen
über die Systemzustände in den Stopp- und Rücksetzmodi finden Sie auf Seite 4-7.
Da diese Einstellungen auf das Anwenderprogramm Bezug nehmen, muss das Anwenderprogramm in die
geladen werden, nachdem Änderungen vorgenommen wurden.
MicroSmart
Programmierung in WindLDR

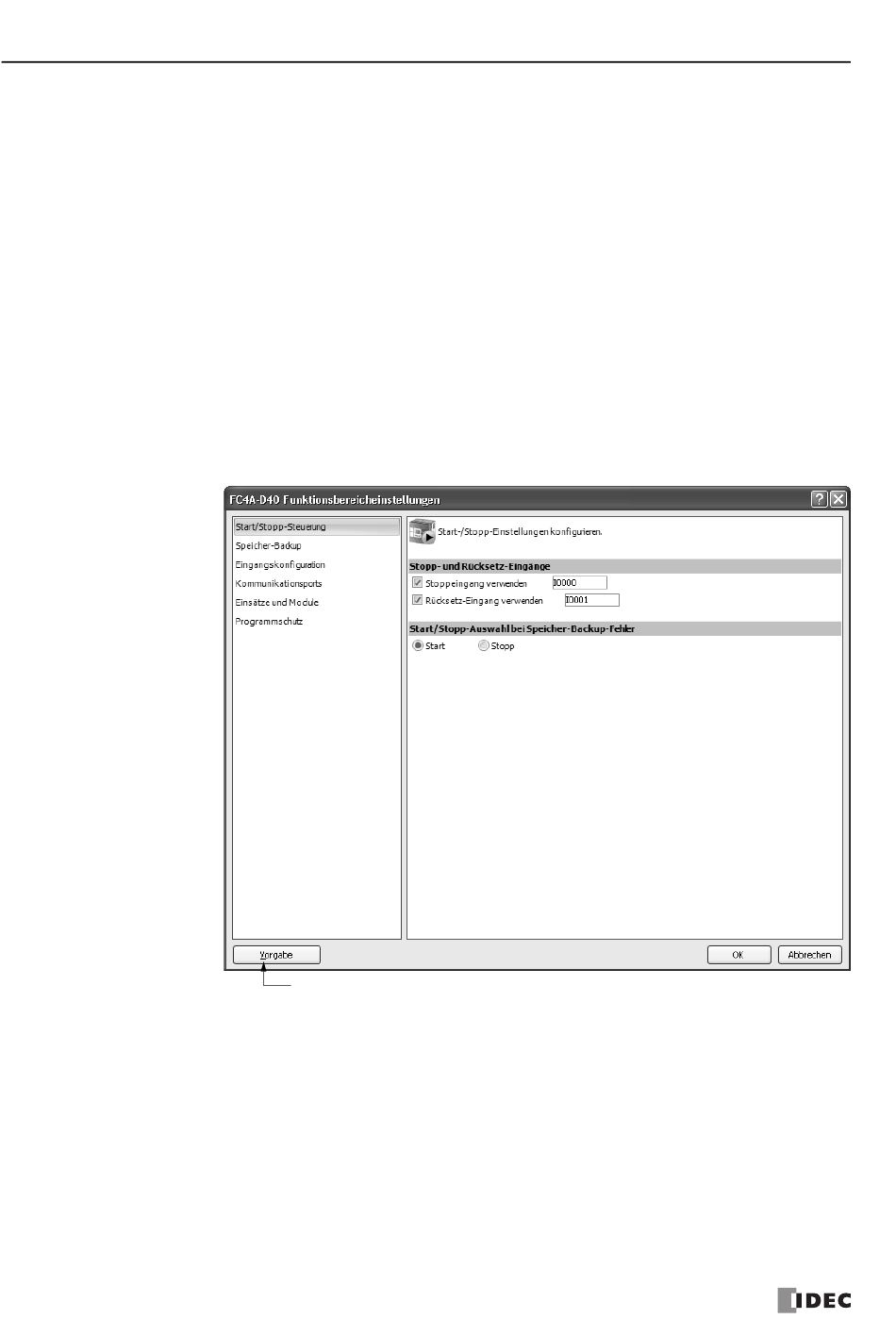

1. Wählen Sie aus der WindLDR-Menüleiste den Befehl Konfiguration > Funktionsbereicheinstellungen > Start/
Stopp-Steuerung. Das Dialogfenster "Funktionsbereicheinstellungen" für Start-Stopp-Steuerung öffnet sich.
2. Klicken Sie auf das Kontrollfeld unter den Stopp- und Rücksetz-Eingängen.
Stopp-Eingang:
Feld Stopp-Eingang eine beliebige Eingangsnummer ein, die am CPU-Modul verfügbar ist.
Rücksetz-Eingang: Klicken Sie auf das Kontrollkästchen links von "Rücksetz-Eingang verwenden" und geben Sie in
das Feld Rücksetz-Eingang eine beliebige Rücksetznummer ein, die am CPU-Modul verfügbar ist.
Dieses Beispiel legt den
Eingang I0 als Stopp-
Eingang fest, und den
Eingang I1 als Rücksetz-
Eingang.
Vorgabe:
3. Klicken Sie auf die Schaltfläche OK.
5-2
Klicken Sie auf das Kontrollkästchen links von "Stopp-Eingang verwenden" und geben Sie in das
Setzt alle Funktionsbereich-Einstellungen
auf die Vorgabewerte zurück.
Es sind keine Stopp- und Rücksetz-Eingänge zugewiesen.
M
S
FC4A B
ICRO
MART
FC9Y-B1146
ENUTZERHANDBUCH
