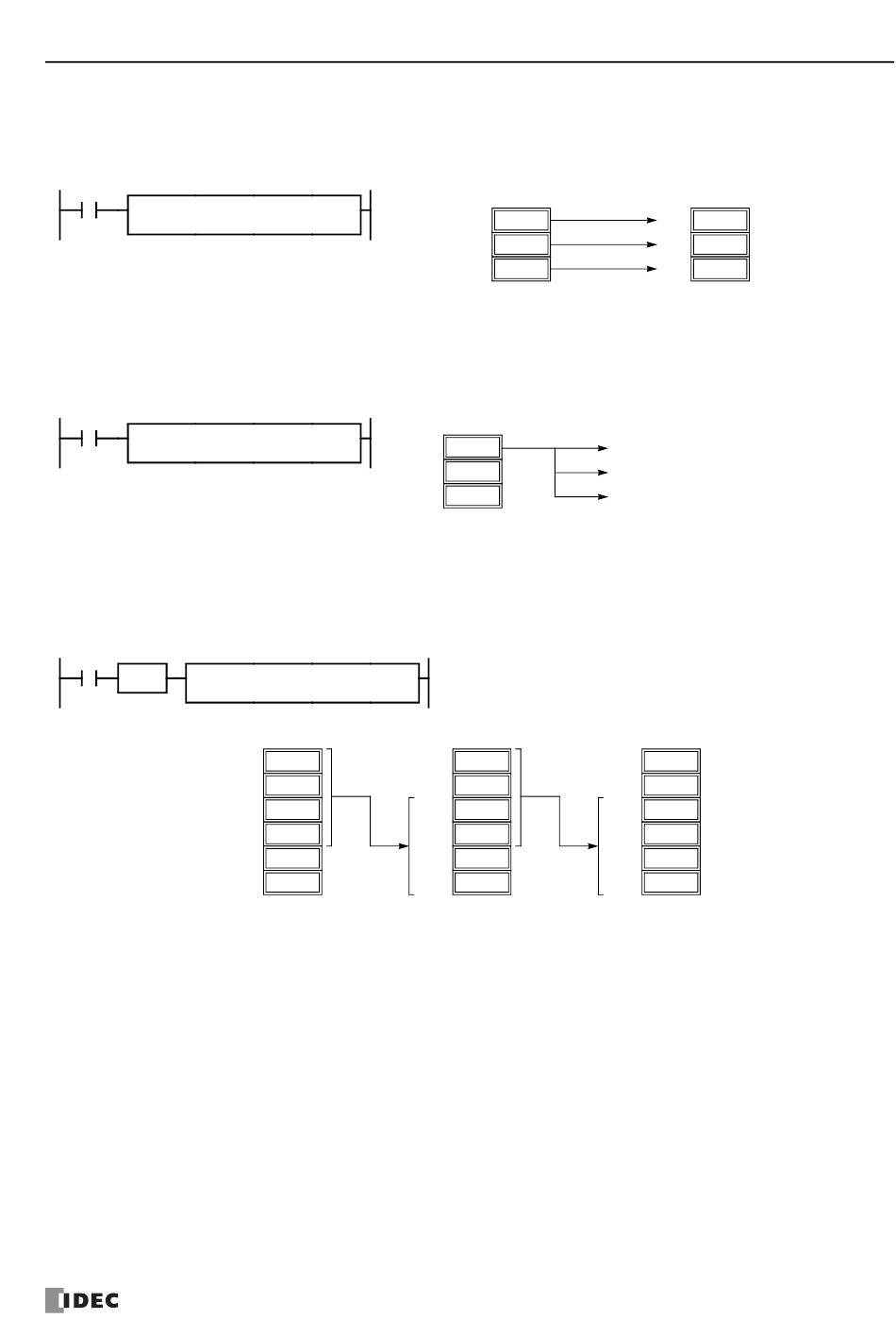

Quell- und Zieloperanden wiederholen

Wenn sowohl S1 (Quelle) als auch D1 (Ziel) Wiederholbefehle zugewiesen sind, werden ebenso viele

Operanden wie Wiederholzyklen, beginnend bei dem durch S1 festgelegten Operanden, in die selbe Anzahl an

Operanden, beginnend mit dem durch D1 festgelegten Operanden, verschoben.

Bit-Operanden wiederholen

Der MOV-Befehl (Verschieben) verschiebt 16-Bit-Daten. Wenn ein Bit-Operand, wie zum Beispiel ein Eingang,

Ausgang, Merker oder Schieberegister, als Quell- oder Zieloperand festgelegt wird, werden 16 Bits, beginnend

bei dem durch S1 oder D1 festgelegten Bit, zu den Zieldaten. Wenn eine Wiederholoperation für einen Bit-

Operanden festgelegt wurde, erhöht sich die Zahl der Zieldaten in Schritten von je 16 Bits.

Überlappende Operanden durch Wiederholung

Wenn die Wiederholoperation sowohl für die Quelle als auch für das Ziel festgelegt wurde und ein Abschnitt

des Quell- und des Zielbereiches einander überlappen, werden auch die Quelldaten im überlappenden Bereich

Vor Ausführung

Quelle (Wiederholung = 0)

Quelle (Wiederholen = 3)

Quelle:D10 bis D13 (Wiederholung = 4)

Ziel:D12 bis D15 (Wiederholung = 4)

1. Ausführung

ENUTZERHANDBUCH

Ziel (Wiederholen = 3)

Ziel (Wiederholung = 3)

M0 bis M7, M10 bis M17

M20 bis M27, M30 bis M37

M40 bis M47, M50 bis M57

2. Ausführung
