27: M
-M
ODEM
ODUS
Systemeinrichtung

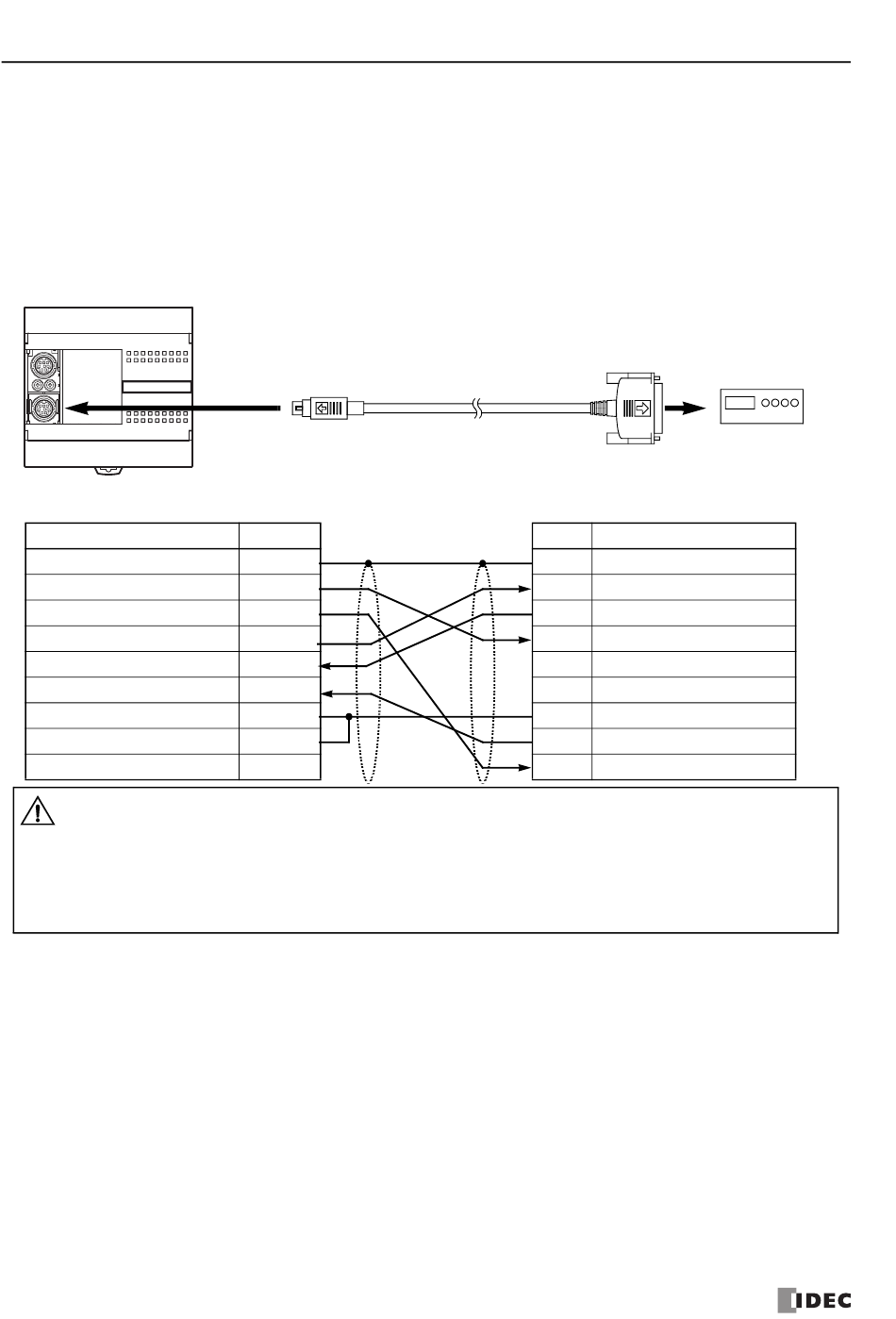

Um ein Modem an die MicroSmart anzuschließen, installieren Sie den RS232C Kommunikationsadapter
(FC4A-PC1) am Port 2 Anschluss bei den kompakten Steuerungen mit 16 bzw. 24 E/As, oder befestigen Sie
das RS232C Kommunikationsmodul (FC4A-HPC1) neben einer modularen Steuerung, und stellen Sie die
Verbindung mit Hilfe des Modemkabels 1C (FC2A-KM1C) her. Zur Aktivierung des Modem-Modus wählen Sie
mit WindLDR das Modemprotokoll für Port 2 aus ( Konfiguration > Funktionsbereicheinstellungen > Komm.-
). Die kompakte Steuerung vom Typ 10-E/A besitzt keine Modemkommunikationsfähigkeit.
ports
.
Steuerung mit 16 oder 24 E/As
Steckerbelegung am Mini-DIN-Stecker
Bezeichnung
Abschirmung
RTSSendeanforderung
DTRDatenstation bereit
TXDSendedaten
RXDEmpfangsdaten
DSRDatensatz bereit
SGSignalerde
SGSignalerde
NCKein Anschluss
• Verbinden Sie den NC-Stift (kein Anschluss) auf keinen Fall mit einer Leitung; dies
Vorsicht
könnte die MicroSmart oder das Modem beschädigen.
• Modemkabel für Apple Macintosh Computer können nicht für die MicroSmart verwendet
werden.
• Schließen Sie das Kabel nicht am Port 1 oder Port 2 (RS485) an; dies könnte die
MicroSmart
27-2
Zu Port 2
RS232C Kommunikationsadapter
FC4A-PC1
Stift
Gehäuse
1
2
3
4
5
6
7
8
oder das Modem beschädigen.
M
S
FC4A B
ICRO
MART
Modemkabel 1C
FC2A-KM1C
3m lang
Belegung des 25-poligen D-sub-Steckers
Stift
1
2
3
4
5
6
7
8
20
FC9Y-B1146
ENUTZERHANDBUCH
Zum RS232C Port
Modem
25-poliger D-sub
Stecker
Bezeichnung
FGGehäusemasse
TXDSendedaten
RXDEmpfangsdaten
RTSSendeanforderung
NCKein Anschluss
NCKein Anschluss
SGSignalerde
DCDDatenträger erkannt
DTRDatenstation bereit
