17: A
NWENDERKOMMUNIKATIONSBEFEHLE
Programmierung in WindLDR
Wenn die Anwenderkommunikationsfunktion für die Kommunikation mit einem externen RS232C- oder RS485-
Gerät verwendet wird, müssen die Kommunikationsparameter für die MicroSmart an jene des externen
Gerätes angepasst werden.
Hinweis:
Da die Kommunikationseinstellungen in den Funktionsbereicheinstellungen auf das Anwenderprogramm
Bezug nehmen, muss das Anwenderprogramm in die
Änderungen an diesen Einstellungen vorgenommen wurden.

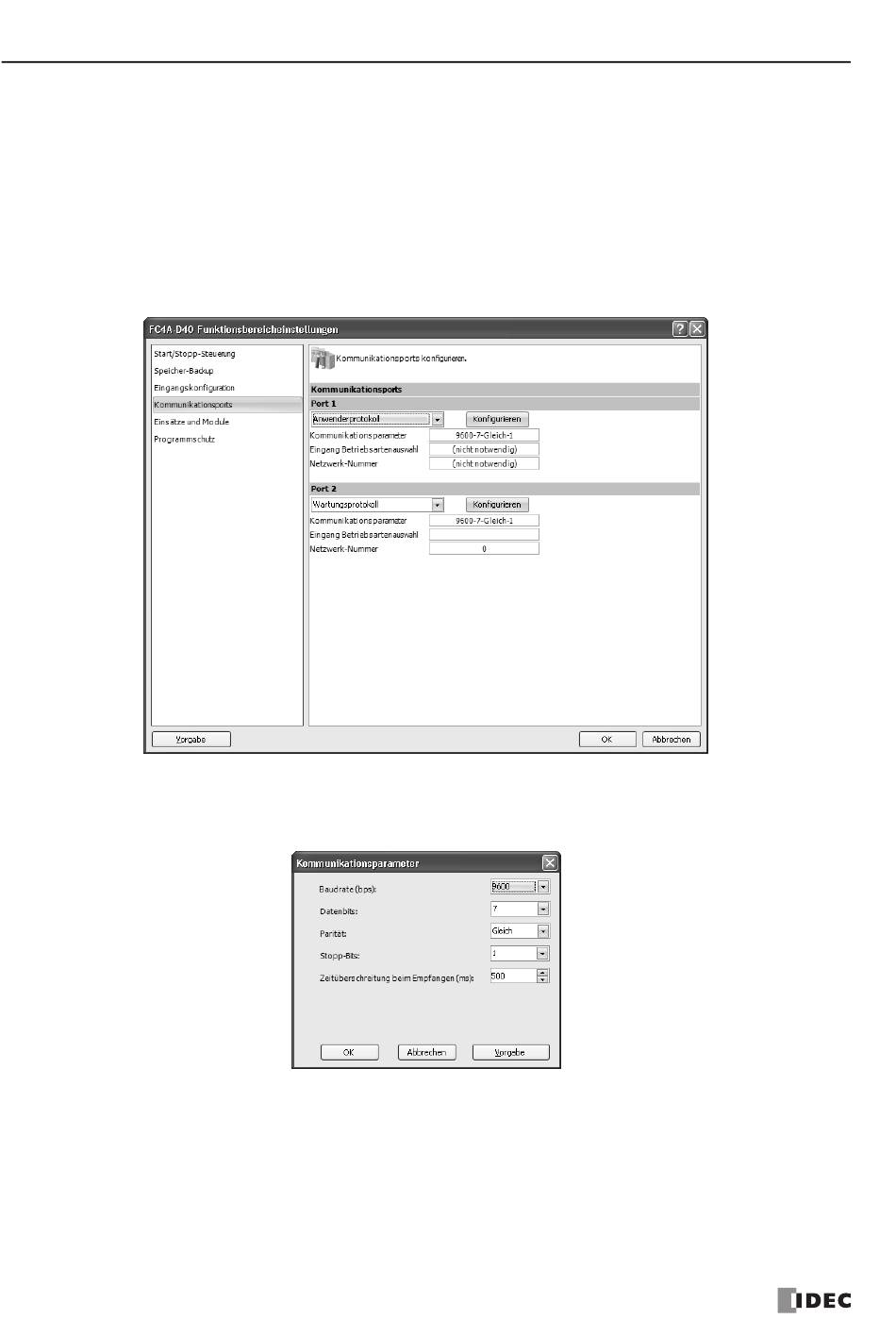

1. Wählen Sie aus der WindLDR-Menüleiste den Befehl Konfiguration > Funktionsbereicheinstellungen >
Komm.-ports. Das Dialogfenster "Funktionsbereicheinstellungen" für Kommunikationsports öffnet sich.
2. Wählen Sie in der Pulldown-Liste "Kommunikationsmodus" für Port 1 bis Port 2 das Anwenderprotokoll.
(Klicken Sie auf Konfigurieren, wenn Sie ältere Einstellungen ändern möchten.)
Das Dialogfenster Kommunikationsparameter wird geöffnet.
Wenn im Feld Zeitüberschreitung beim Empfangen der Wert 2550 ms ausgewählt wird, ist die Funktion
"Zeitüberschreitung beim Empfangen" deaktiviert.
3. Stellen Sie die Kommunikationsparameter auf die selben Werte ein wie beim Gerät, mit dem die Kommunikation
hergestellt werden soll.
4. Klicken Sie auf die Schaltfläche OK.
17-6
M
S
FC4A B
ICRO
MART
ENUTZERHANDBUCH
MicroSmart
Steuerung geladen werden, nachdem
FC9Y-B1146
