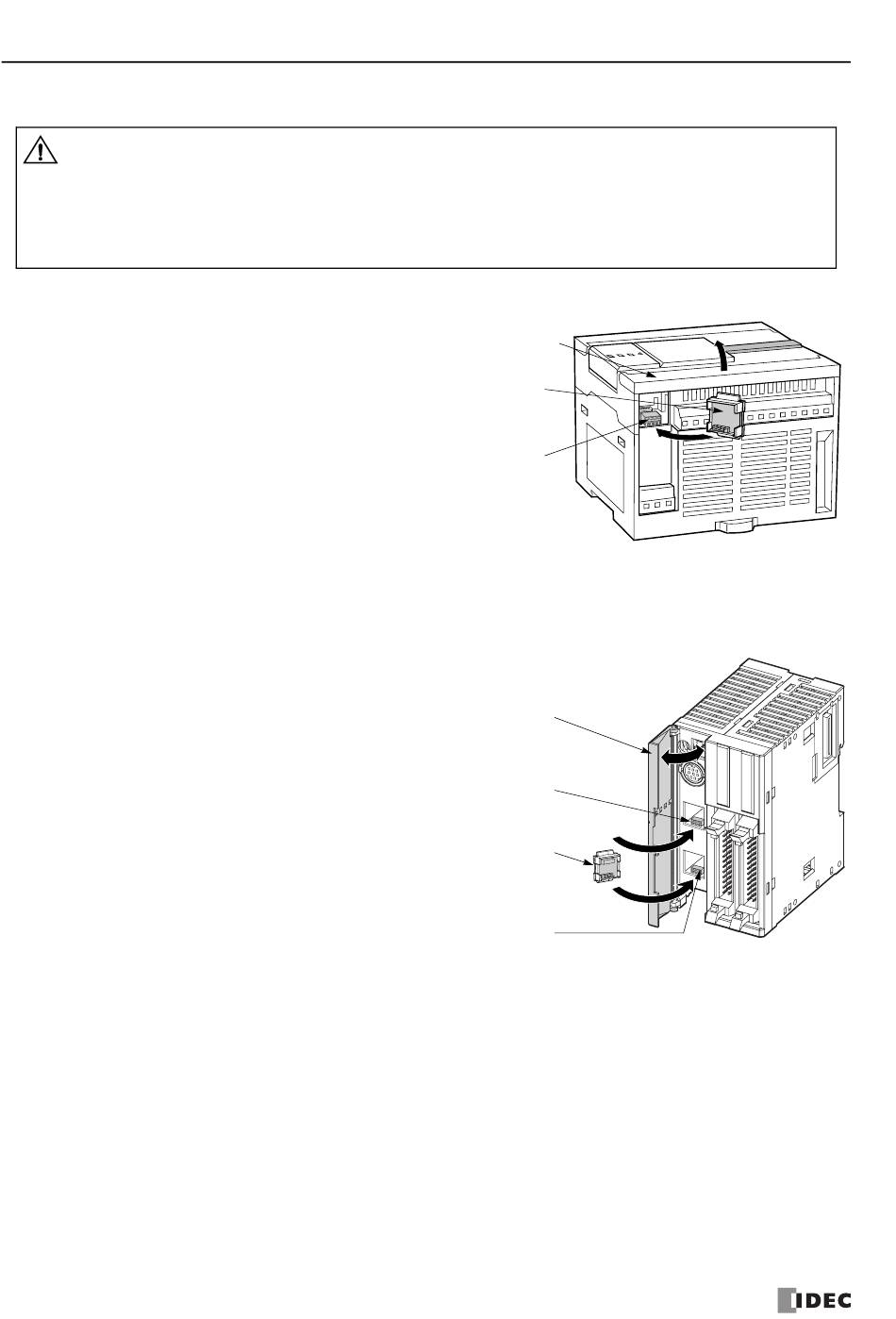

Speichermodul einbauen und ausbauen
• Schalten Sie vor dem Einbauen des Speichermoduls die Stromversorgung des
Vorsicht
MicroSmart
Modul beschädigt werden, oder es könnten Funktionsstörungen an der MicroSmart
auftreten.
• Berühren Sie die Steckerstifte nicht mit der Hand, da elektrostatische Entladung die
internen Bauelemente beschädigen könnte.
Kompaktsteuerung
Der Modulstecker ist normalerweise durch ein
Blindmodul verschlossen. Um das Speichermodul zu
installieren, müssen Sie die Klemmenabdeckung
öffnen und das Blindmodul aus dem CPU-Modul
entfernen. Achten Sie auf die richtige Ausrichtung
des Speichermoduls. Schieben Sie das
Speichermodul in den Modulstecker ein, bis es
ansteht. Führen Sie das Speichermodul niemals
schräg ein, da sonst die Steckerstifte verbogen
werden.
Schließen Sie nach dem Einbauen des
Speichermoduls die Klemmenabdeckung.
Zum Ausbauen des Speichermoduls fassen Sie das Speichermodul an beiden Ecken und ziehen es gerade
heraus.
Modulare Steuerung
Die Modulstecker 1 und 2 sind normalerweise
durch ein Blindmodul verschlossen. Um das
Speichermodul zu installieren, müssen Sie den
Klappdeckel öffnen und das Blindmodul aus der
Steuerung entfernen. Achten Sie auf die richtige
Ausrichtung des Speichermoduls und schieben
Sie das Speichermodul bis zum Anschlag in den
Modulstecker 1 oder 2. Schließen Sie nach dem
Einbau des Speichermoduls den Klappdeckel.
Am Modulstecker 1 oder 2 der modularen
Steuerung kann jeweils nur ein Speichermodul
eingebaut werden. Ein Speichermodul und ein
Echtzeituhrmodul können gleichzeitig installiert
werden.
Zum Ausbauen des Speichermoduls fassen Sie
das Speichermodul an beiden Ecken und ziehen es gerade heraus.
2-82
M
ODULE
CPU-Moduls aus. Andernfalls könnte das Speichermodul oder das CPU-
Modulstecker 1
Modulstecker 2
M S FC4A B
ICRO MART ENUTZERHANDBUCH
Klemmenabdeckung
Speichermodul
FC4A-PM32
Modulstecker
Klappdeckel
Speichermodul
FC4A-PM32
