26: C
OMPUTERVERNETZUNG
Einleitung
Wenn die MicroSmart Steuerung mit einem Computer verbunden wird, können der Betriebsstatus sowie der E/
A-Status am Computer überwacht werden. Des weiteren können Daten in der Steuerung überwacht oder
aktualisiert sowie Anwenderprogramme vom Computer in die Steuerung und von der Steuerung in den
Computer übertragen werden. Die Steuerung kann auch vom Computer aus gestartet und gestoppt werden.
Bis zu 32 kompakte Steuerungen mit 16- bzw. 24-E/As bzw. modulare Steuerungen können in einem
Mehrpunkt-Computernetz an den Computer angeschlossen werden. Die kompakte Steuerung vom Typ 10-E/A
kann nur im Punkt-zu-Punkt-Computeranschluss verwendet werden.
Die maximale Kommunikationsgeschwindigkeit beträgt sowohl im Punkt-zu-Punkt- als auch im Mehrpunkt-
Computernetz 19.200 bps.
In diesem Kapitel wird das Mehrpunkt-Computernetz beschrieben. Nähere Informationen über den Punkt-zu-
Punkt- Computeranschluss finden Sie auf Seite 4-1.

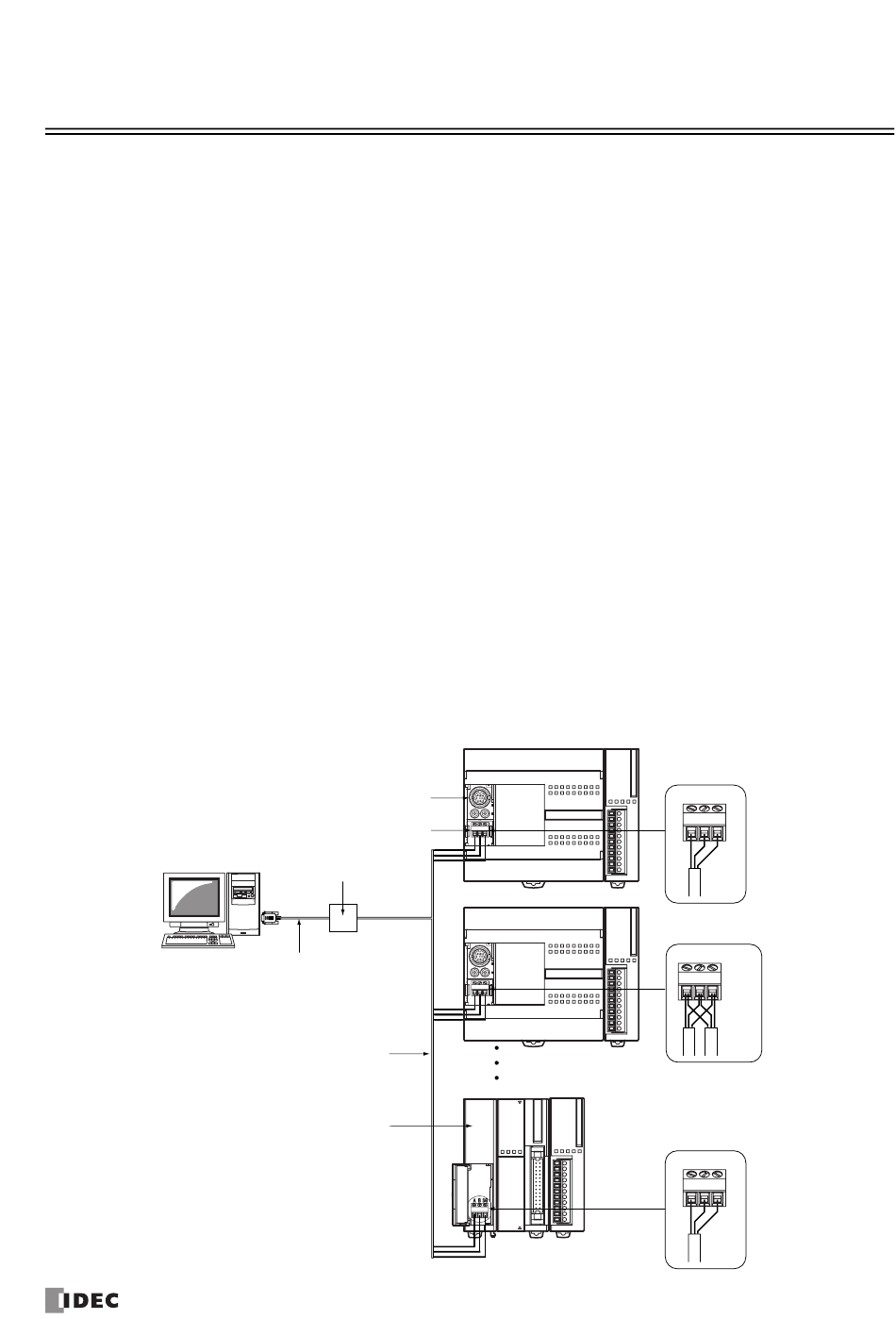

Einrichtung einer Computervernetzung (Mehrpunkt-Computernetz)
Installieren Sie zum Einrichten einer Computervernetzung für ein Mehrpunkt-Computernetz den RS485
Kommunikationsadapter (FC4A-PC3) am Port 2 Anschluss einer modularen Steuerung mit 16 oder 24 E/As,
oder montieren Sie das RS485 Kommunikationsmodul (FC4A-HPC3) neben einer modularen Steuerung.
Schließen Sie den RS232C/RS485-Konverter an den RS485-Klemmen A, B und SG bei jeder Steuerung wie
unten gezeigt mit einer abgeschirmten verdrillten Zweidrahtleitung an. Die Gesamtlänge des Kabels für die
Computervernetzung darf bis zu 200 Meter betragen.
Schließen Sie den RS232C Port am Computer mit dem RS232C-Kabel HD9Z-C52 am RS232C/RS485-
Konverter an. Das RS232C-Kabel besitzt eine 9-polige D-sub-Steckdose für die Verbindung mit einem
Computer.
An ein und das selbe Mehrpunkt-Computernetz können OpenNet Controller , MICRO
angeschlossen werden.
RS232C/R485
Konverter
FC2A-MD1
RS232C Kabel HD9Z-C52
1,5m lang
Abgeschirmtes Twisted Pair-Kabel
max. 200 Meter lang
Kerndraht 0,3mm
2
RS485 Kommunikationsmodul
FC4A-HPC3
M
S
FC4A B
ICRO
MART
1. Einheit (Geräte-Nr. 0)
Port 1
Port 2
2. Einheit (Geräte-Nr.1)
32. Einheit (Geräte-Nr.31)
FC9Y-B1146
ENUTZERHANDBUCH
3
3
und MICRO
Module
C
RS485
Kommunikationsadapter
FC4A-PC3
A B SG
Kabel
A B SG
Kabel
RS485 Kommunikationsmodul
FC4A-HPC3
A B SG
Kabel
26-1
