28: AS-I
NTERFACE
Auswahl der richtigen SPS

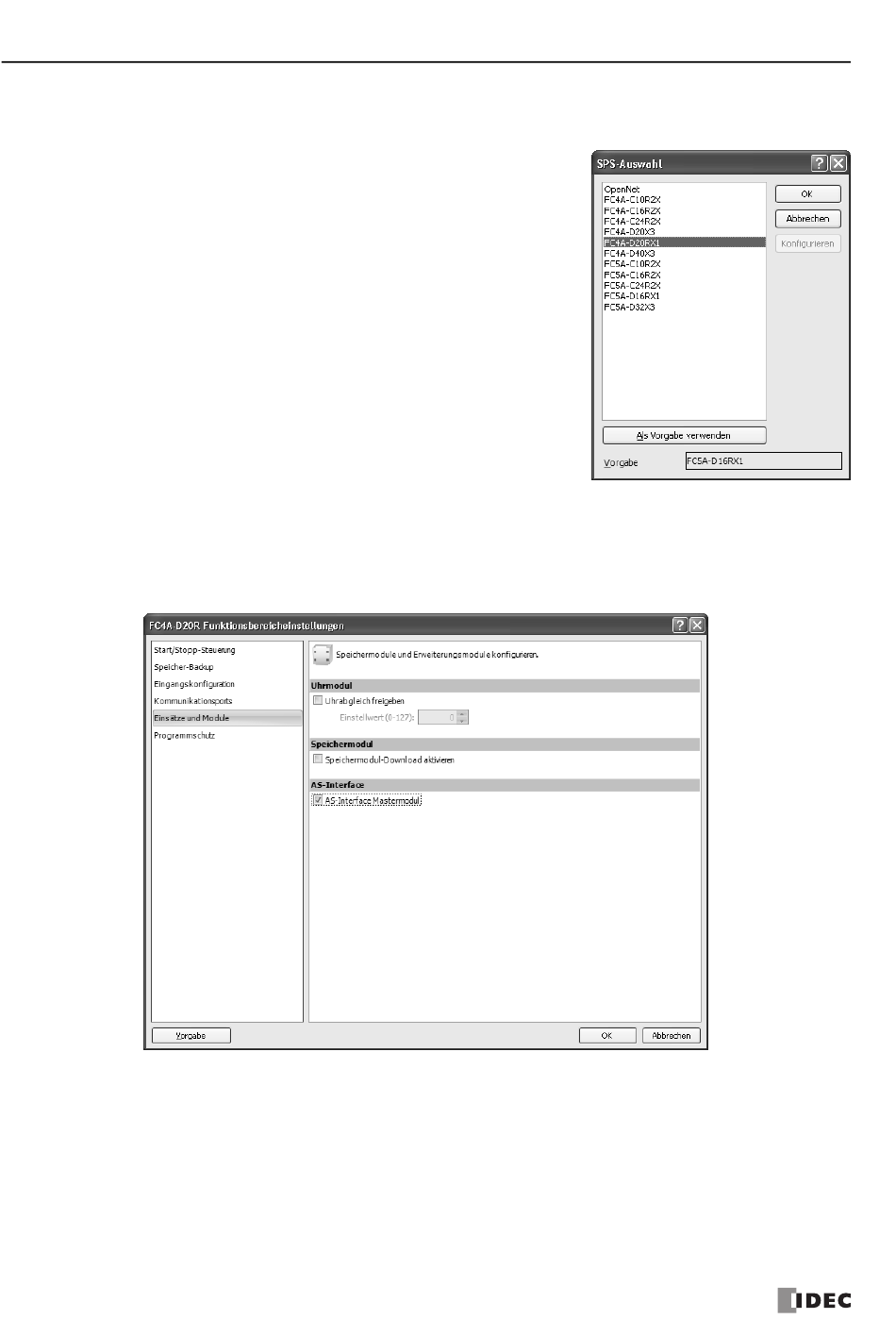

Starten Sie die WindLDR -Software auf einem Computer.
1. Wählen Sie aus der WindLDR-Menüleiste den Befehl Konfiguration >
SPSen > PLC-Typ. Das Dialogfenster "Funktionsbereicheinstellungen" für
SPS-Auswahl öffnet sich.
2. Wählen Sie FC4A-D20RX1 aus.
3. Klicken Sie auf OK, um die Änderungen zu speichern und zur
Kontaktplanbearbeitung zurückzukehren.
Funktionsbereicheinstellungen
Die Verwendung des AS-Interface Masters muss im Dialogfeld "Funktionsbereich-Einstellungen" ausgewählt
werden.
1. Wählen Sie aus der WindLDR-Menüleiste den Befehl Konfiguration > Funktionsbereicheinstellungen > Start-
Stopp-Steuerung. Das Dialogfenster "Funktionsbereicheinstellungen" für Start-Stopp-Steuerung öffnet sich.
3. Prüfen Sie, ob ein Häkchen im Kontrollkästchen links von AS-Interface Mastermodul vorhanden ist.
Standardmäßig ist dieses Kontrollfeld bereits aktiviert. Da diese Einstellung Auswirkungen auf das
Anwenderprogramm hat, müssen Sie das Anwenderprogramm in das CPU-Modul laden, wenn Sie
Änderungen an diesen Einstellungen vorgenommen haben.
Wenn die ERR LED am CPU-Modul beim Anschließen des AS-Interface Masters aufleuchtet, müssen Sie das
Anwenderprogramm in das CPU-Modul laden, nachdem Sie die oben beschriebenen Einstellungen
durchgeführt haben.
28-8
M
-K
ASTER
OMMUNIKATION
M
S
FC4A B
ICRO
MART
FC9Y-B1146
ENUTZERHANDBUCH
