28: AS-I
NTERFACE
Anforderungen für ein AS-Interface-System
Master
Der AS-Interface Master steuert und überwacht den Status der Slaves, die am AS-Interface-Bus
angeschlossen sind.

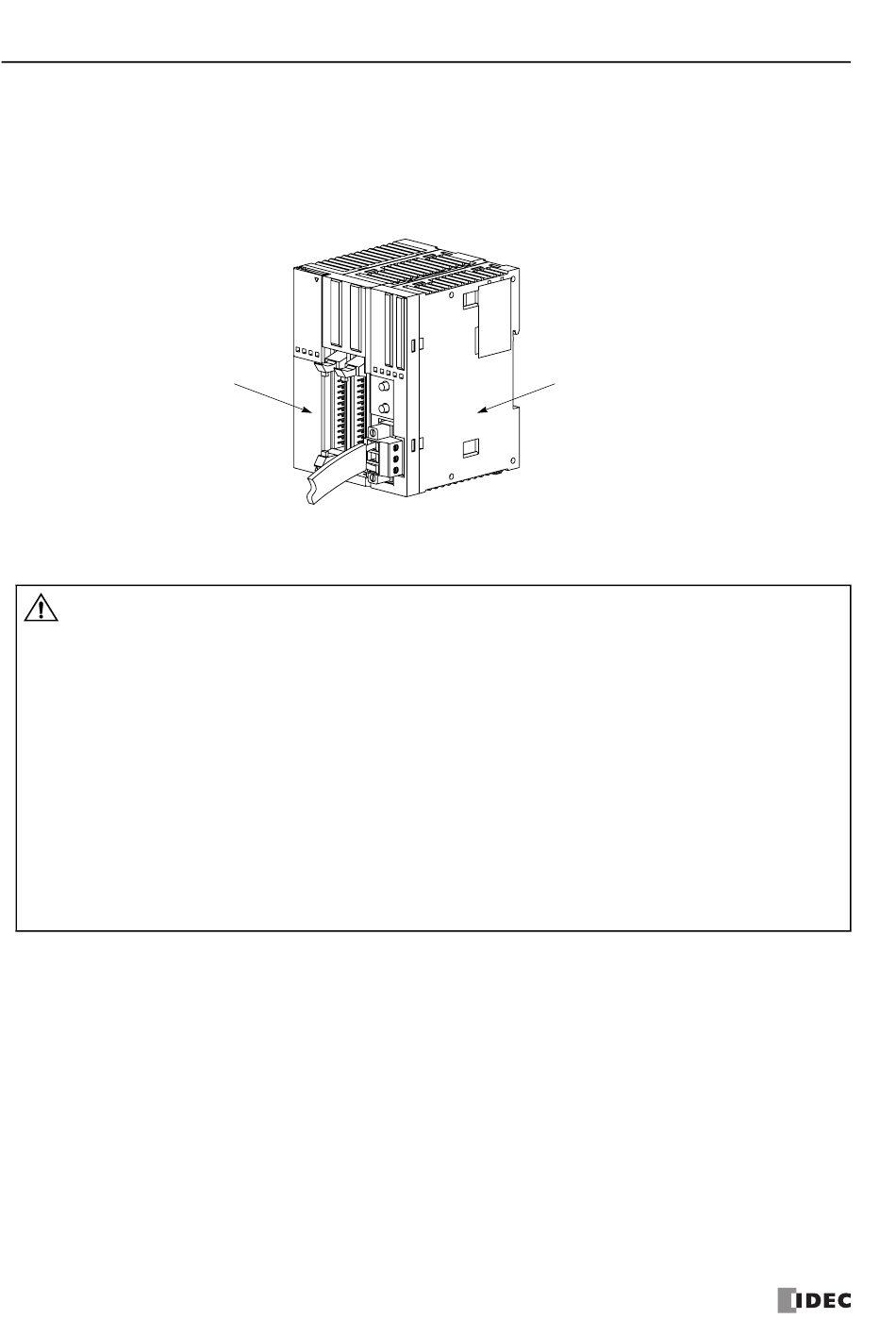

Normalerweise ist der AS-Interface-Master an einer SPS (manchmal auch als 'Host' bezeichnet) oder einem
Gateway angeschlossen. Beispielsweise wird das MicroSmart AS-Interface Mastermodul an eine MicroSmart
CPU angeschlossen.
Geeignete FC4A
MicroSmart CPUs
FC4A-D20RK1
FC4A-D20RS1
FC4A-D40K3
FC4A-D40S3
An das AS-Interface Mastermodul können bis zu 62 Slaves mit digitalen E/As angeschlossen werden.
Außerdem können bis zu sieben Slaves mit analogen E/As an das AS-Interface Mastermodul angeschlossen
werden (kompatibel mit dem AS-Interface Version 2.1 und dem Analog-Slave-Profil 7.3).
• Das AS-Interface Master-Modul kann nicht mit den Kompakt-CPU-Modulen und den
Achtung
schmalen CPU-Modulen mit 20-E/A-Transistorausgängen verwendet werden
• An das schmale CPU-Modul kann nur ein einziges AS-Interface Master-Modul
angeschlossen werden. Werden mehrere AS-Interface Master-Module angeschlossen, tritt
ein Fehler auf, und das spezielle Datenregister D8037 (Anzahl der E/A-
Erweiterungsmodule) speichert den Fehlercode 40 (hex.).
• Normalerweise können bis zu sieben E/A-Erweiterungsmodule an das schmale CPU-
Modul angeschlossen werden. Wenn aber das AS-Interface Master-Modul angeschlossen
ist, können nur insgesamt sechs Erweiterungsmodule einschließlich dem AS-Interface
Master-Modul angeschlossen werden. Schließen Sie niemals mehr als sechs
Erweiterungsmodule an, da es andernfalls zu einer übermäßigen Wärmeentwicklung
kommt. Werden mehr als sechs Erweiterungsmodule einschließlich dem AS-Interface
Master-Modul angeschlossen, tritt ein Fehler auf, und das spezielle Datenregister D8037
(Anzahl der E/A-Erweiterungsmodule) speichert den Fehlercode 20 (hex.).
• An das AS-Interface Master-Modul können bis zu sieben Slavegeräte mit analogen E/As
angeschlossen werden. Werden mehr als sieben Slave-Geräte mit analogen E/As
angeschlossen, funktioniert das AS-Interface-System nicht korrekt.
Slaves
An den AS-Interface-Bus können verschiedene Arten von Slaves angeschlossen werden, wie zum Beispiel
Sensoren, Stellantriebe und dezentrale Peripherieoperanden. Auch analoge Slaves können für die
Verarbeitung von analogen Daten angeschlossen werden.
Bei den Slaves unterscheidet man zwischen Standard-Slaves und A/B-Slaves. Standard-Slaves besitzen eine
Adresse zwischen 1 und 31 im Standard-Adressbereich. A/B-Slaves besitzen eine Adresse zwischen 1A und
31A im Standard-Adressbereich oder zwischen 1B und 31B im erweiterten Adressbereich. Bei den A/B-Slaves
werden Slaves mit einer Adresse zwischen 1A und 31A als A-Slaves bezeichnet, und Slaves mit einer Adresse
zwischen 1B und 31B werden als B-Slaves bezeichnet.
28-2
M
-K
ASTER
OMMUNIKATION
M
S
FC4A B
ICRO
MART
FC9Y-B1146
ENUTZERHANDBUCH
AS-Interface Mastermodul
FC4A-AS62M
Es können ein oder zwei AS-Interface
Mastermodule montiert werden.
Hinweis: Das AS-Interface Mastermodul darf
nicht auf der rechten Seite des
Erweiterungsschnittstellenmoduls montiert
werden!
