Systemeinrichtung; Beispiel Einer Systemeinrichtung - IDEC MicroSmart FC4A-C10R2 Betriebsanleitung

24: A E/A-S
NALOGE

Systemeinrichtung

Die FC4A MicroSmart CPU-Module können mit bis zu sieben Erweiterungs-E/A-Modulen verwendet werden,
zu denen sowohl digitale als auch analoge E/A-Module gehören.

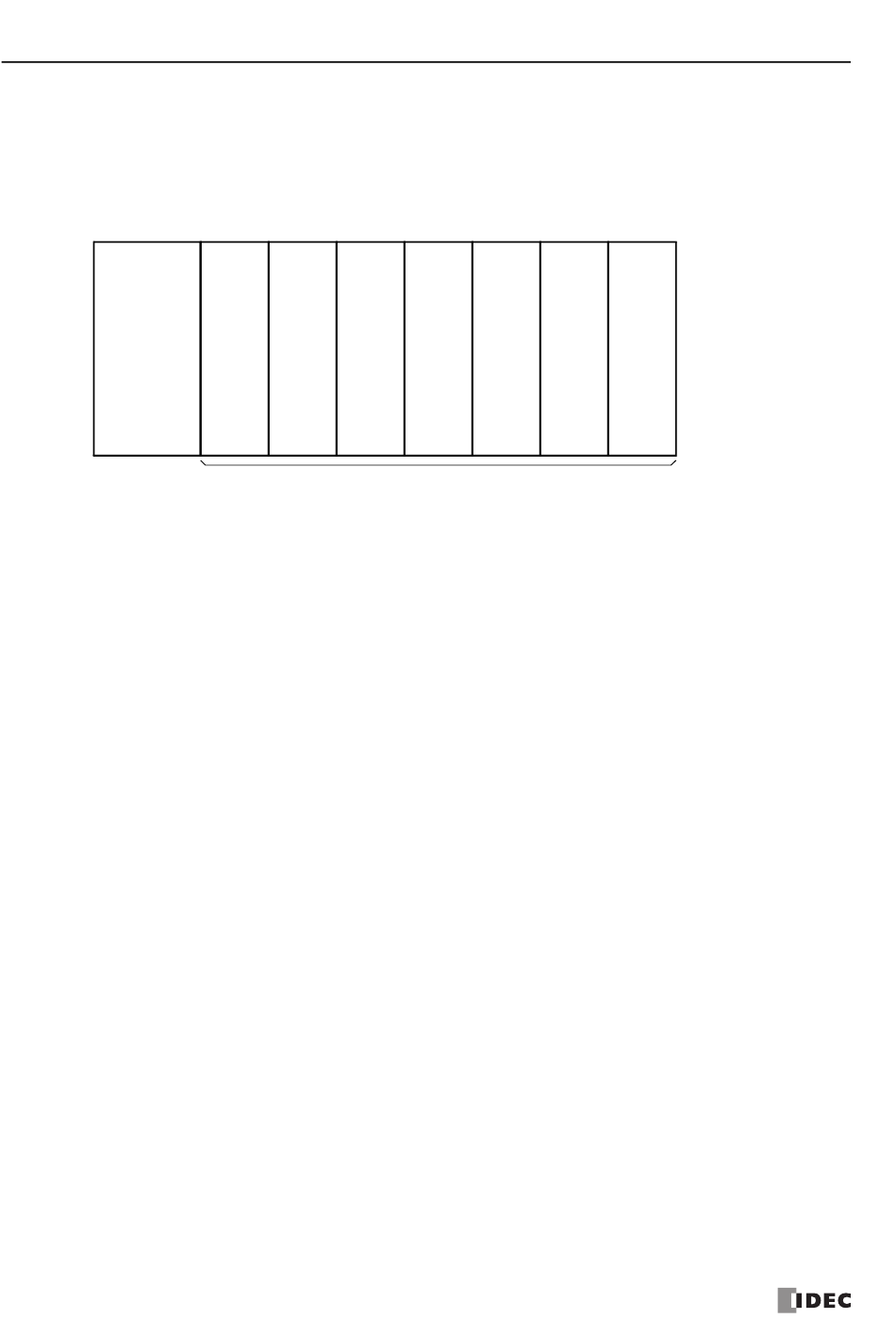

Beispiel einer Systemeinrichtung

Steckplatz-Nr.:
Schmaler Typ
CPU
• Steckplatz-Nr.
Gibt an, wo das Erweiterungsmodul montiert ist. Die Steckplatz-Nummer beginnt mit 1 neben der CPU und
geht bis maximal 7.
Hinweis: Analoge E/A-Module können nicht rechts vom Erweiterungsschnittstellenmodul montiert werden.
24-2
TEUERUNG
1 2
Analoges Digitales Analoges
E/A- E/A- E/A-
Modul Modul Modul
Erweiterungs-Ein-/Ausgabe-Module (max. 7)
M S FC4A B
ICRO MART
3 4 5
Digitales Digitales
E/A- E/A-
Modul Modul
FC9Y-B1146
ENUTZERHANDBUCH
6 7
Analoges Analoges
E/A- E/A-
Modul Modul
