4: G
RUNDLEGENDE
4. Wählen Sie aus der WindLDR-Menüleiste den Befehl Start > Befehl > Basis > B (Schließer).
5. Stellen Sie den Mauszeiger auf die zweite Reihe der ersten Kontaktplanzeile, wo Sie einen Öffnerkontakt
einfügen möchten, und klicken Sie mit der linken Maustaste.
Das Öffner-Dialogfenster wird geöffnet.
6. Geben Sie I0 in das Feld "Variablen-Name" ein und klicken Sie auf OK.
So wird ein Öffnerkontakt für den Eingang I1 in der zweiten Reihe der ersten Kontaktplanzeile programmiert.
Programmieren Sie am Ende der ersten Kontaktplanzeile den OUT-Befehl, indem Sie eine Schließer-Spule für
den Ausgang Q0 einfügen.
7. Wählen Sie aus der WindLDR-Menüleiste den Befehl Start > Befehl > Basis > OUT (Ausgang).
8. Stellen Sie den Mauszeiger auf die dritte Reihe der ersten Kontaktplanzeile, wo Sie eine Ausgangsspule einfügen
möchten, und klicken Sie mit der linken Maustaste.
Hinweis:
Eine weitere Möglichkeit zum Einfügen eines Befehls (entweder eines Basisbefehls oder eines erweiterten
Befehls) besteht darin, das entsprechende Befehlssymbol, OUT, an jener Stelle einzutippen, an der Sie den
Befehl einfügen möchten.
Das Ausgang-Dialogfenster öffnet sich.
9. Geben Sie Q0 in das Feld "Variablen-Name" ein und klicken Sie auf OK.

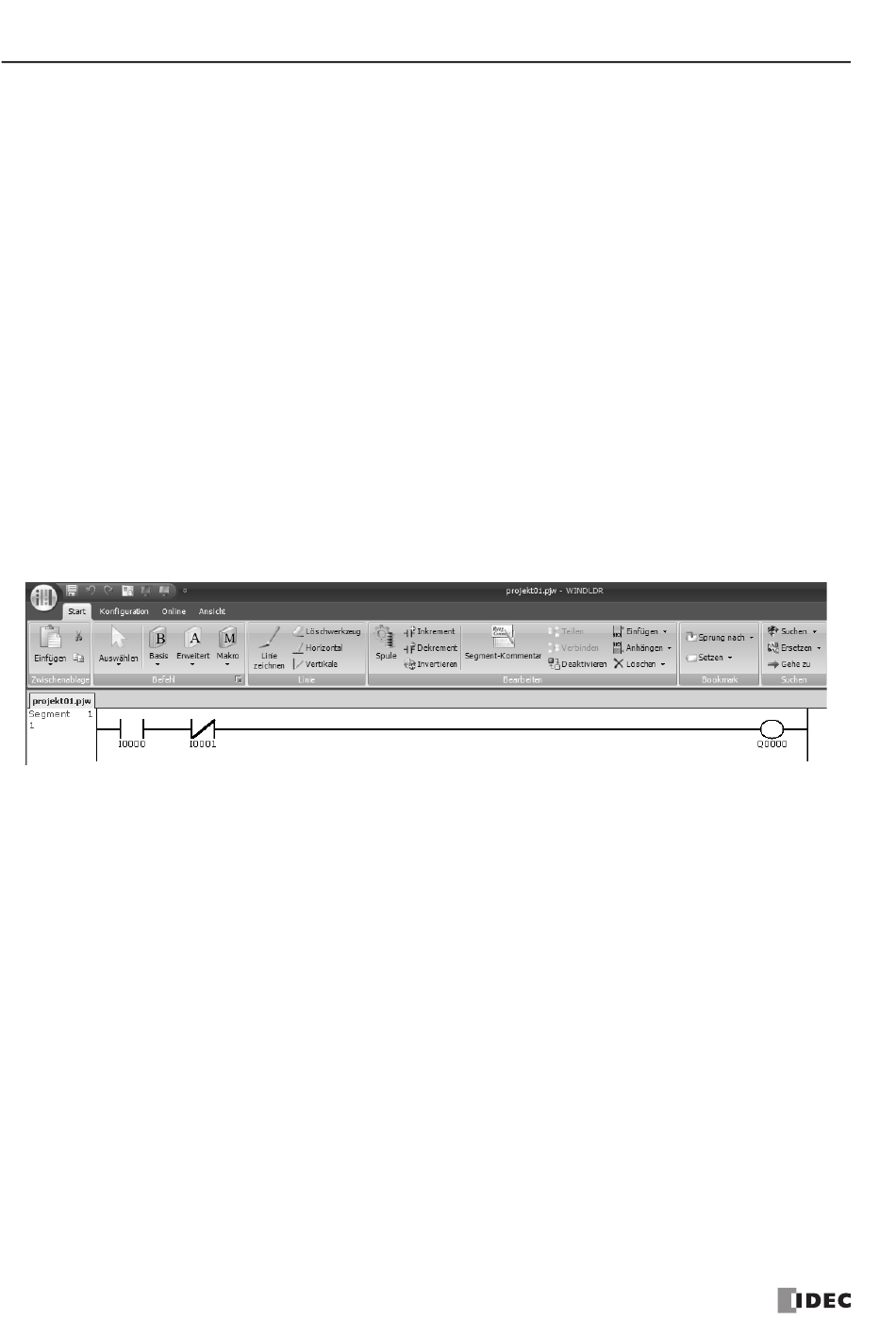

So wird eine Schließer-Ausgangsspule für den Ausgang Q0 in der ganz rechten Reihe der ersten
Kontaktplanzeile programmiert. Damit ist die Programmierung für das Segment 1 abgeschlossen.
4-10
I
NFORMATIONEN ZUM
M
S
FC4A B
ICRO
MART
B
ETRIEB
FC9Y-B1146
ENUTZERHANDBUCH
